XYZ三轴坐标系基准标识块

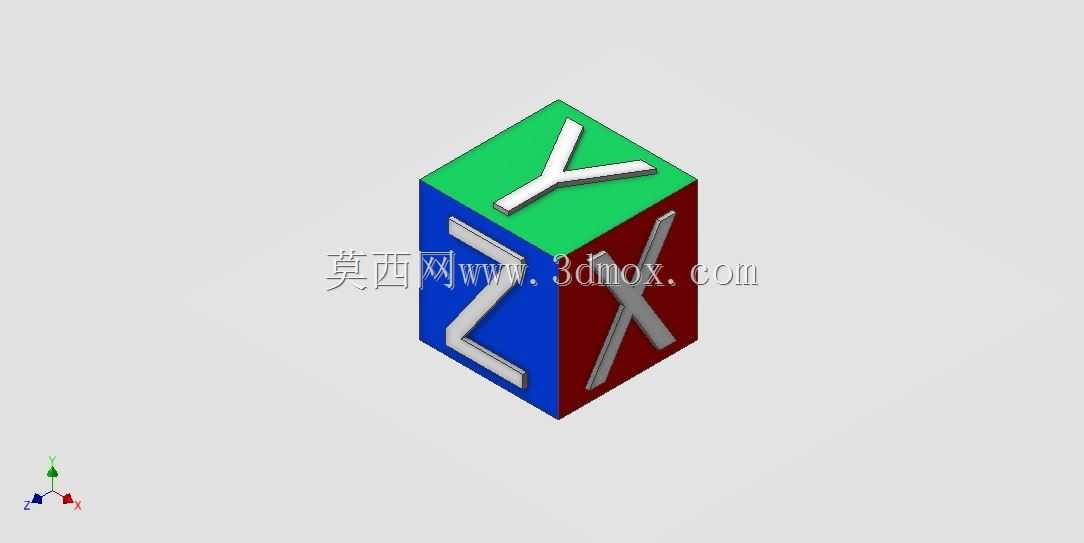

在三维建模、装配调试以及设备精度校验场景中，这类XYZ轴基准标识块是结构工程师、装配钳工日常高频使用的辅助定位构件。日常做整机装配的空间基准对齐时，不少新手容易忽略坐标系基准的可视化参照，导致后续零件装配出现轴向错位，尤其是多组件拼接的非标设备，一旦初始轴向参照模糊，后续轴系配合、运动路径仿真都会出现连锁偏差。这个标识块采用正六面体基础构型，三个相邻立面分别对应X、Y、Z三个轴向，每个立面做了高对比度的色彩区分，对应轴向的字母标识做了凸起结构，不用凑近就能快速识别轴向方向，哪怕是车间光线一般的装配现场，也能快速辨明方向。设计时特意将三个轴向的标识面做了等边长处理，相邻面的垂直度公差控制在常用装配基准的精度范围内，既可以放在三维建模环境里作为坐标系可视化参照，帮建模人员快速理清空间轴向关系，避免建模时出现轴向翻转、坐标错位的低级错误，也可以加工成实体件，放在三坐标测量台、设备装配工位作为实体基准参照。从安装边界来看，正六面体的构型没有外伸的凸起结构，不管是放在虚拟装配环境的原点位置，还是实体件放置在工作台面，都不会和周边的工装、零件产生干涉，底部可以根据使用需求加装磁吸座或者粘接层，固定在测量台面或者设备基准面上不会轻易移位。做运动仿真的时候，把这个基准块放在装配体原点位置，能快速帮工程师判断各个运动部件的轴向移动方向、旋转轴对应关系，尤其是做笛卡尔坐标系下的路径规划时，直观的轴向标识能减少反复核对坐标平面的时间，不少做机器人离线编程的工程师，也会在仿真环境里放入这类基准块，快速确认工具坐标系和世界坐标系的对应关系，避免现场调试时出现轴向判断错误导致的撞机问题。实体加工的标识块，三个立面的色彩做了耐磨涂层处理，频繁触碰、擦拭也不会出现掉色掉字的问题，凸起的字母标识边缘做了倒角处理，不会因为磕碰出现边角缺损影响识别，整体尺寸适配大多数测量台、装配工位的摆放空间，不需要额外预留过大的安装位置，不管是教学演示用的三维建模课堂，还是工厂里的实际装配、测量场景，都能起到清晰的空间基准指示作用。
