轻量化倾斜式轴承支撑固定支架

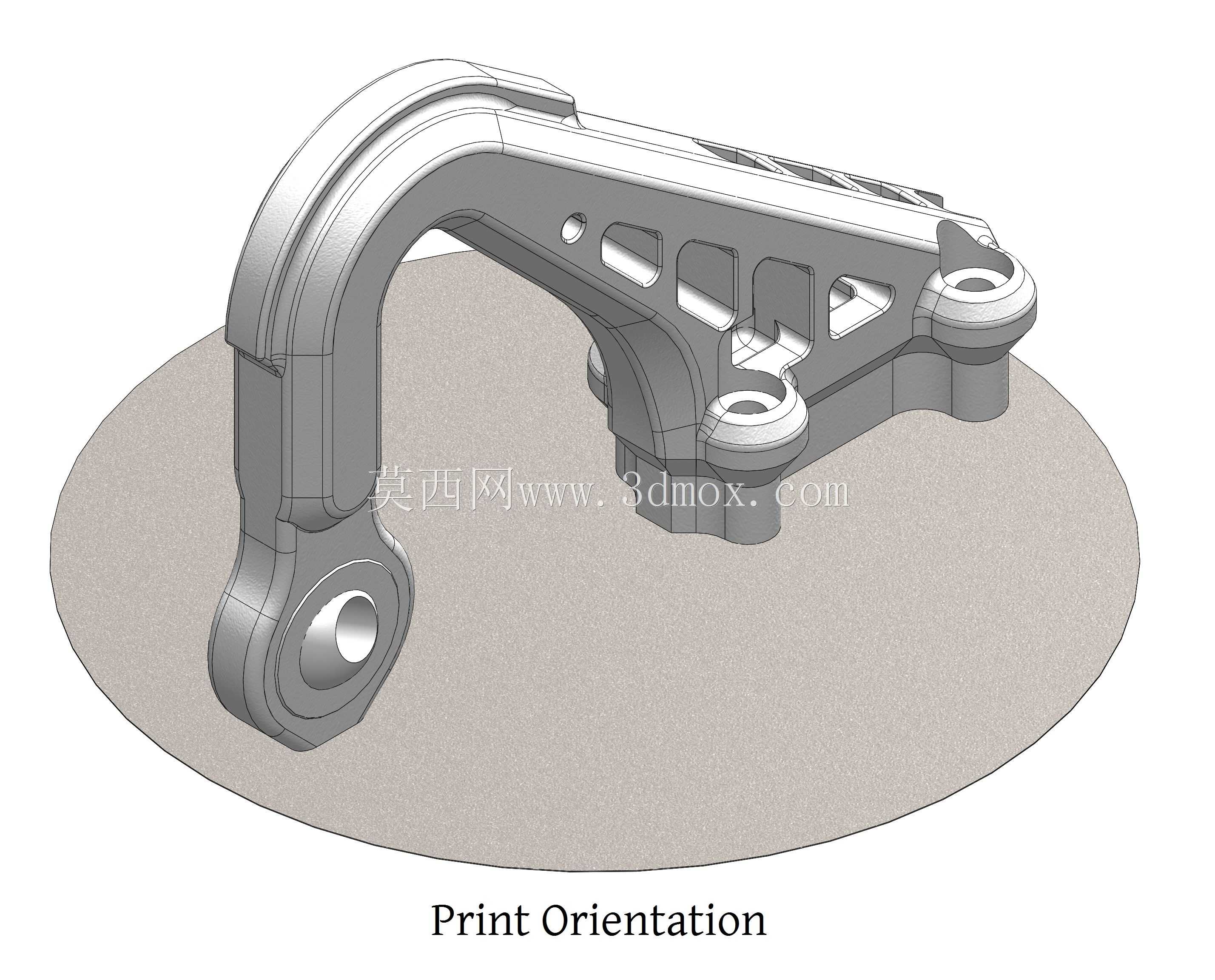

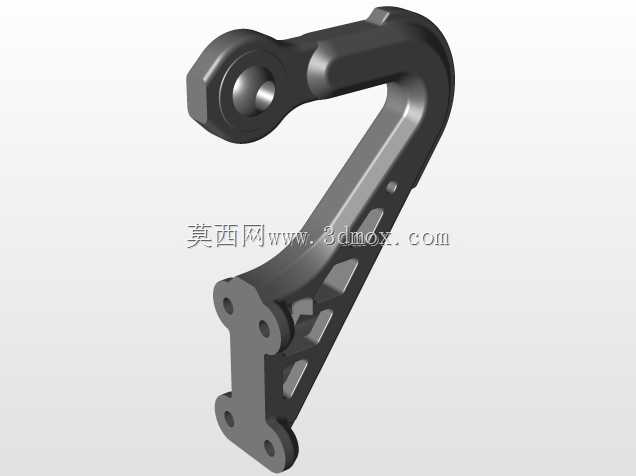

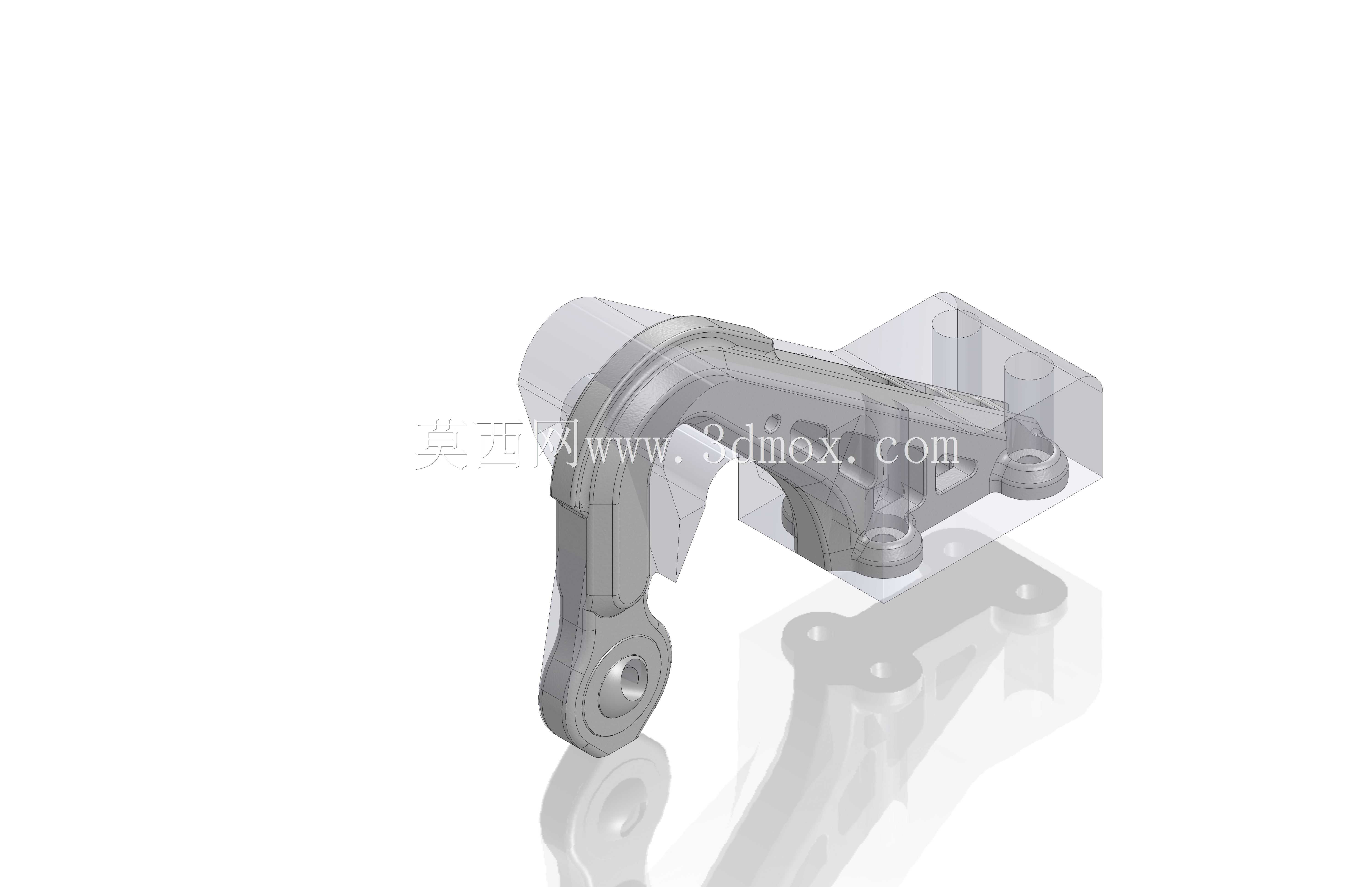

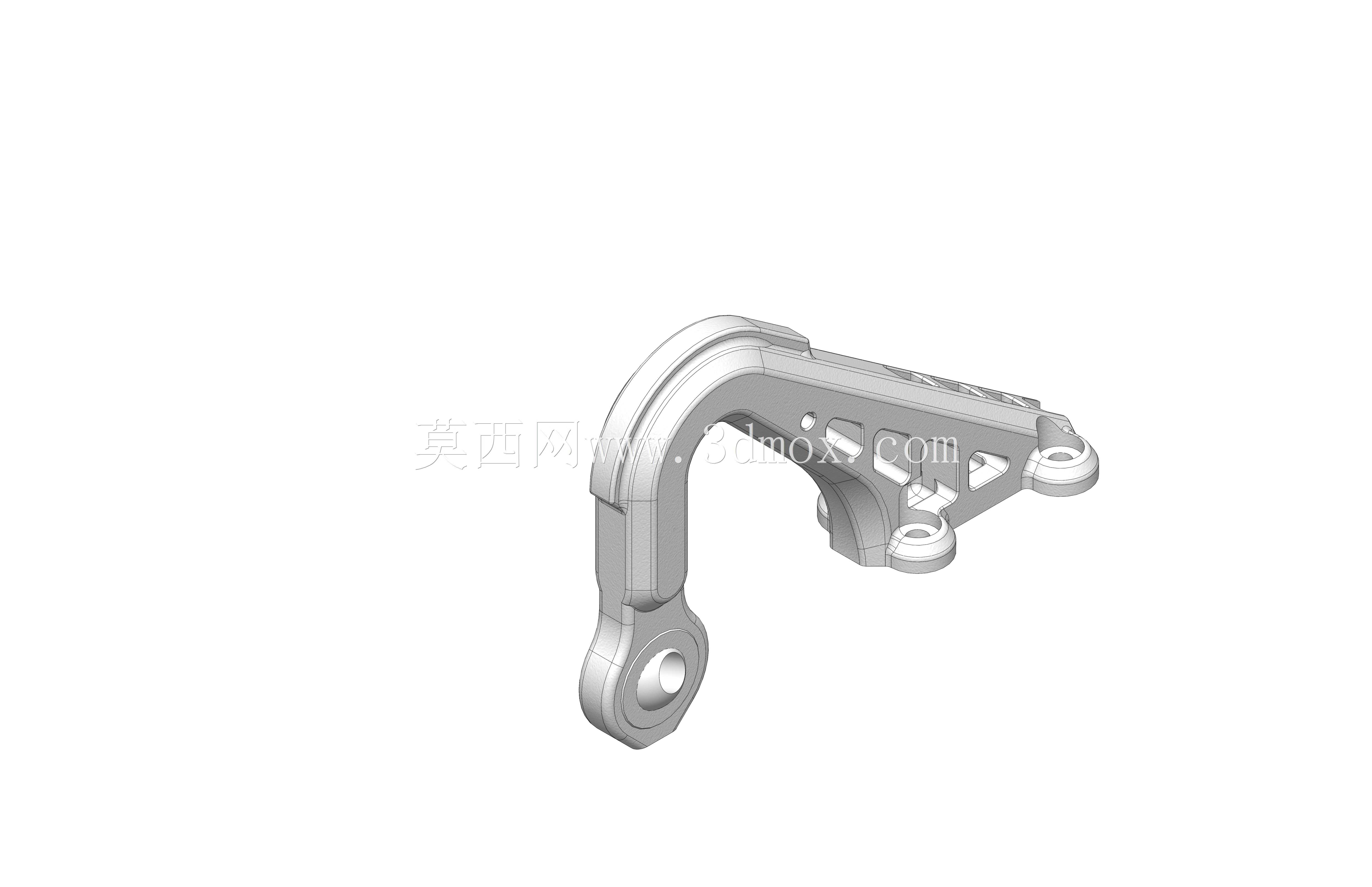

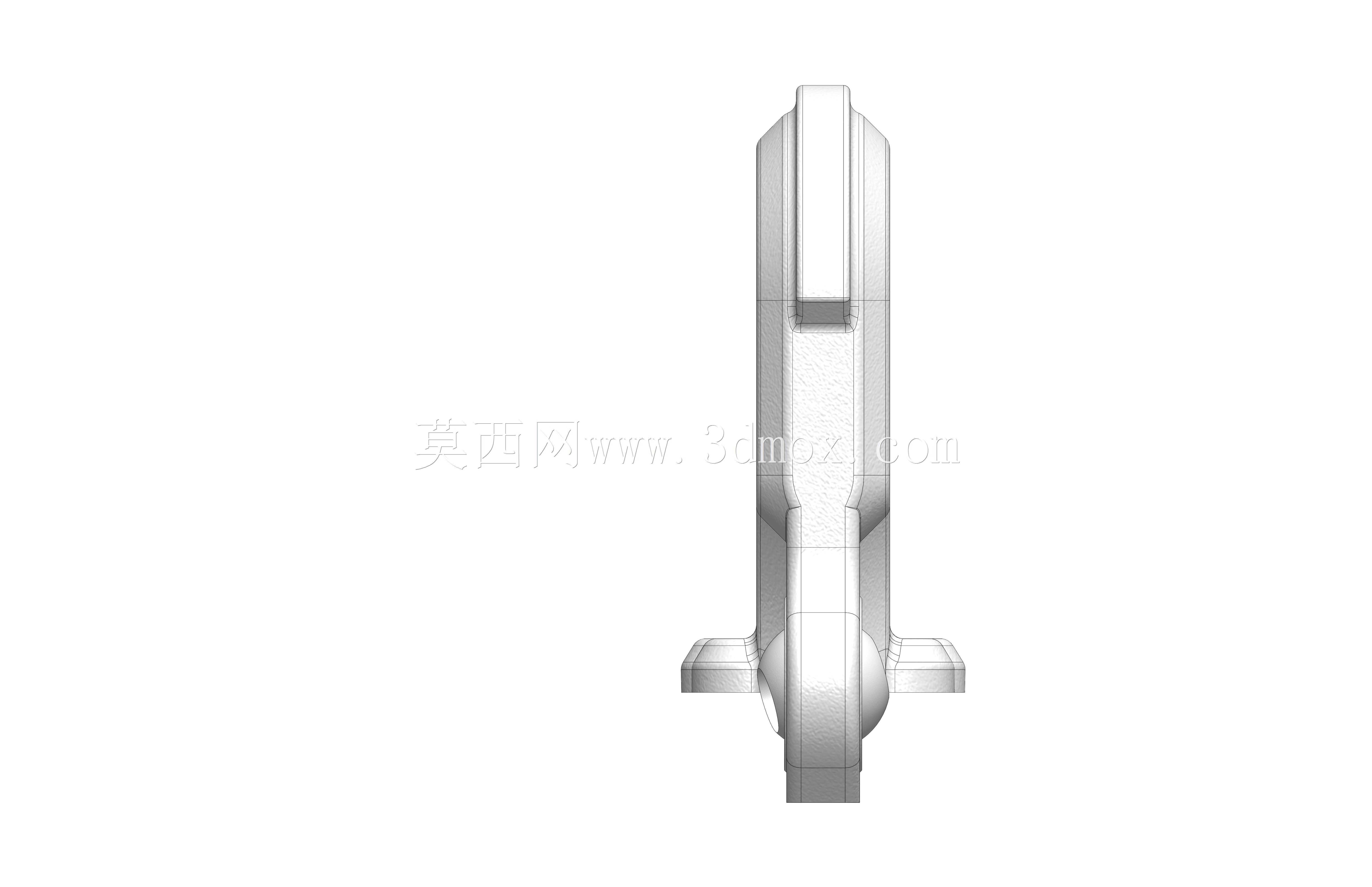

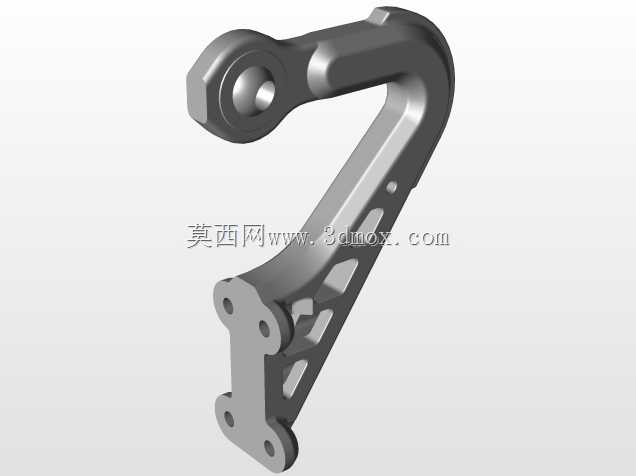

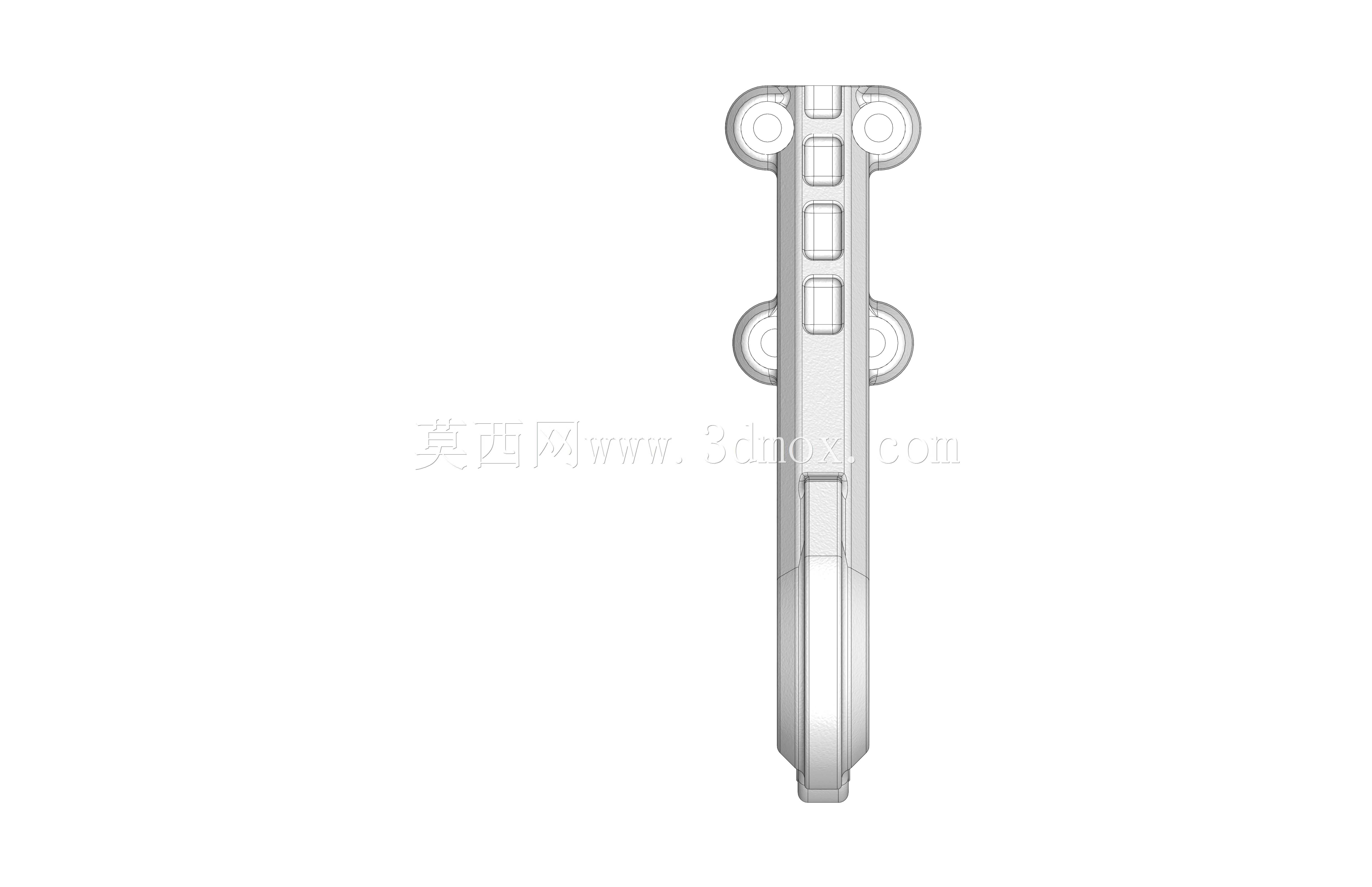

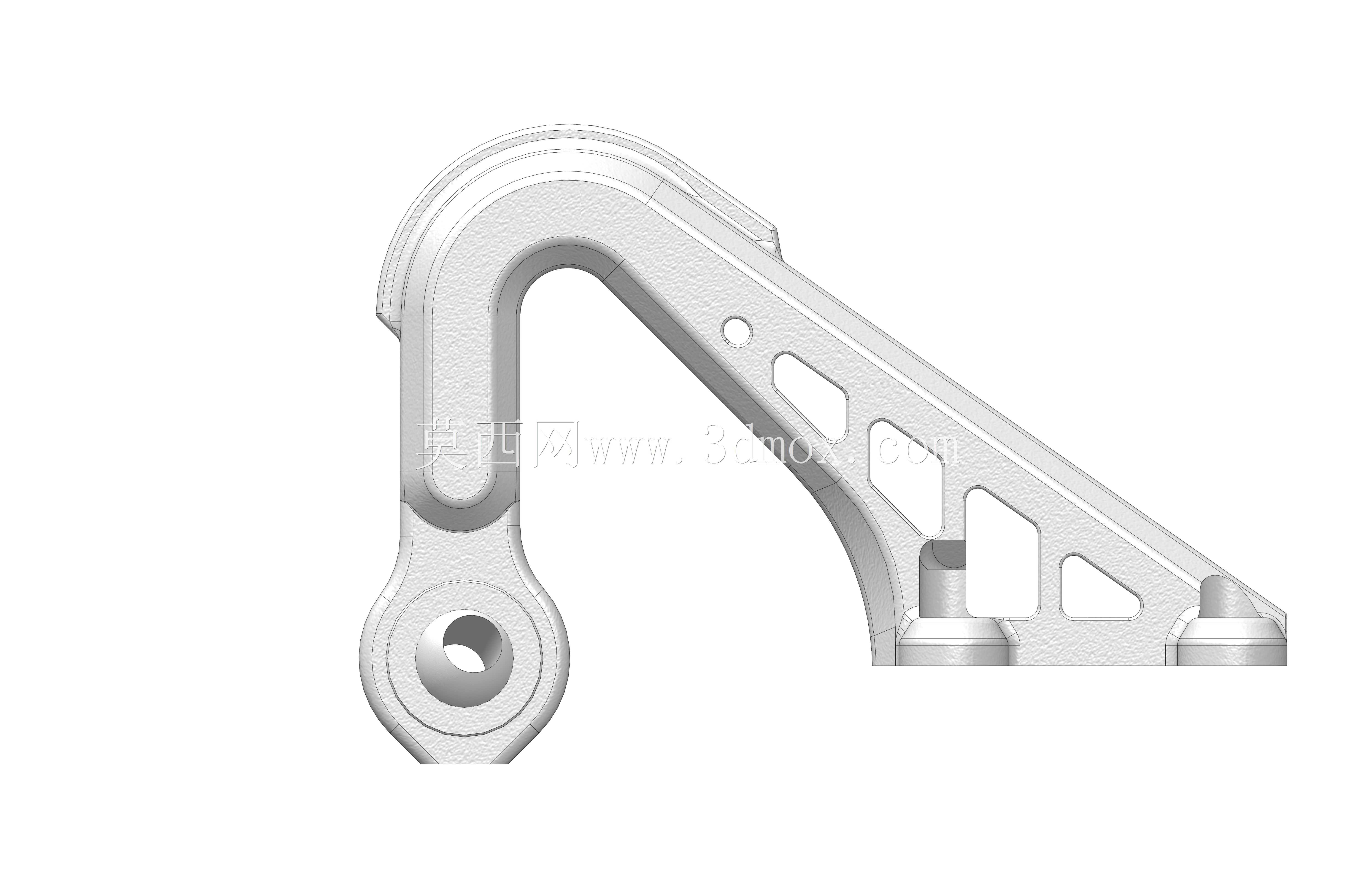

这类倾斜轴承支架多用于需要带角度布置转轴的传动、支撑场景，常见于小型动力传输单元、非标自动化设备的转轴定位模块、轻型运载设备的铰接支撑部位，核心作用是为轴承提供带预设倾角的安装基准，同时承担转轴运转过程中传递来的径向、轴向复合载荷，避免轴承安装座因受力角度偏差出现偏磨、异响甚至提前失效的问题。从结构设计逻辑来看，这款支架采用了拓扑优化的减重思路，在保证结构强度的前提下尽可能去除非受力区域的冗余材料，所有非安装面的壁厚都做了均匀化处理，筋条的走向完全顺着载荷传递路径布置，从轴承安装孔位到底部安装面的筋条连续无断点，能将转轴传递来的载荷顺畅分散到底部的整个安装接触面，避免局部应力集中导致的支架变形。支架的上端设置有同轴的轴承安装位，孔位的端面做了精加工贴合面设计，能保证轴承外圈安装后端面贴合无间隙，下端延伸出的带孔支臂为倾斜布置，和主体安装面形成固定的45度夹角，刚好适配需要倾斜布置转轴的安装需求，不需要额外加工调整垫片来补偿安装角度，能减少现场装配的调整工作量。底部的多个安装孔位采用了沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出支架表面干涉周边其他构件的布置，安装孔的孔距公差按照通用机械安装标准设计，能适配多数常规规格的安装底板，不需要额外重新打孔适配。在实际选型使用时需要注意，这款支架的安装边界需要预留足够的操作空间，方便螺栓的锁紧操作，同时轴承安装位的孔径需要和所选轴承的外圈外径做公差匹配，保证轴承压装后不会出现松旷或者过盈量过大导致的轴承外圈变形。支架的镂空减重结构除了降低自身重量之外，还能在设备运转过程中提升散热效率，轴承运转产生的热量可以通过镂空的筋条快速散发到周边空气中，避免热量堆积导致轴承润滑脂提前失效。所有转角位置都做了圆角过渡处理，没有尖锐的直角应力集中点，在承受交变载荷的工况下能有效降低疲劳裂纹产生的概率，延长支架的整体使用寿命。
