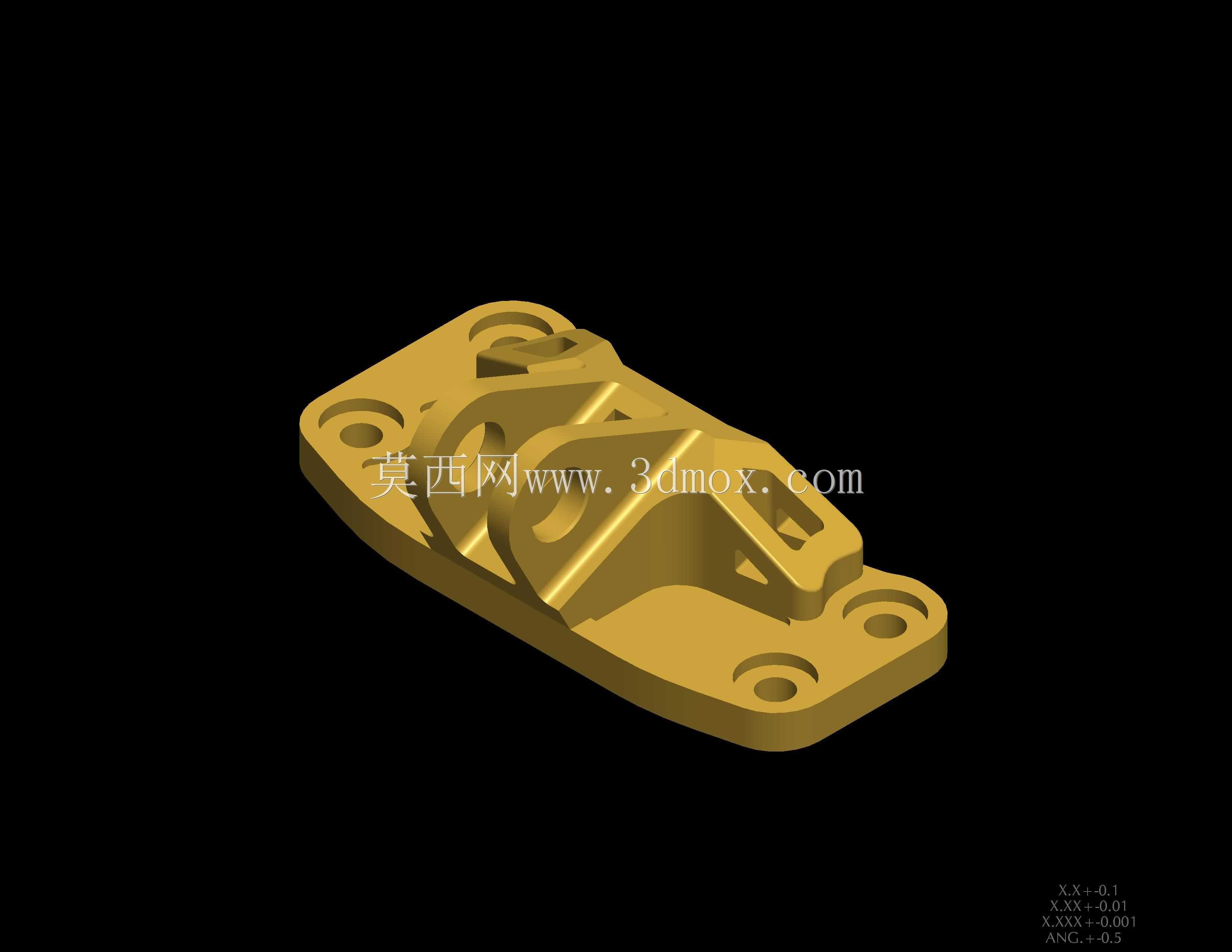

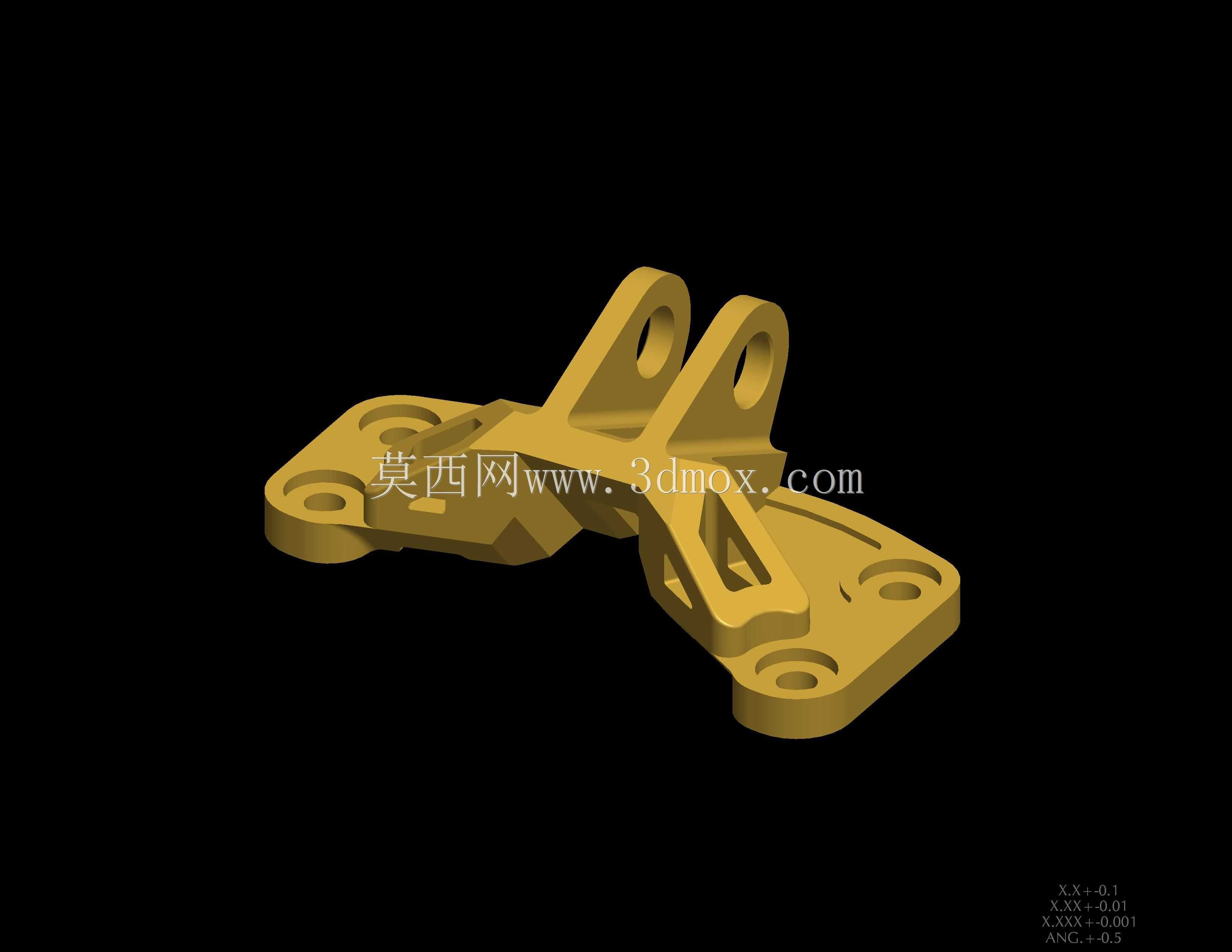

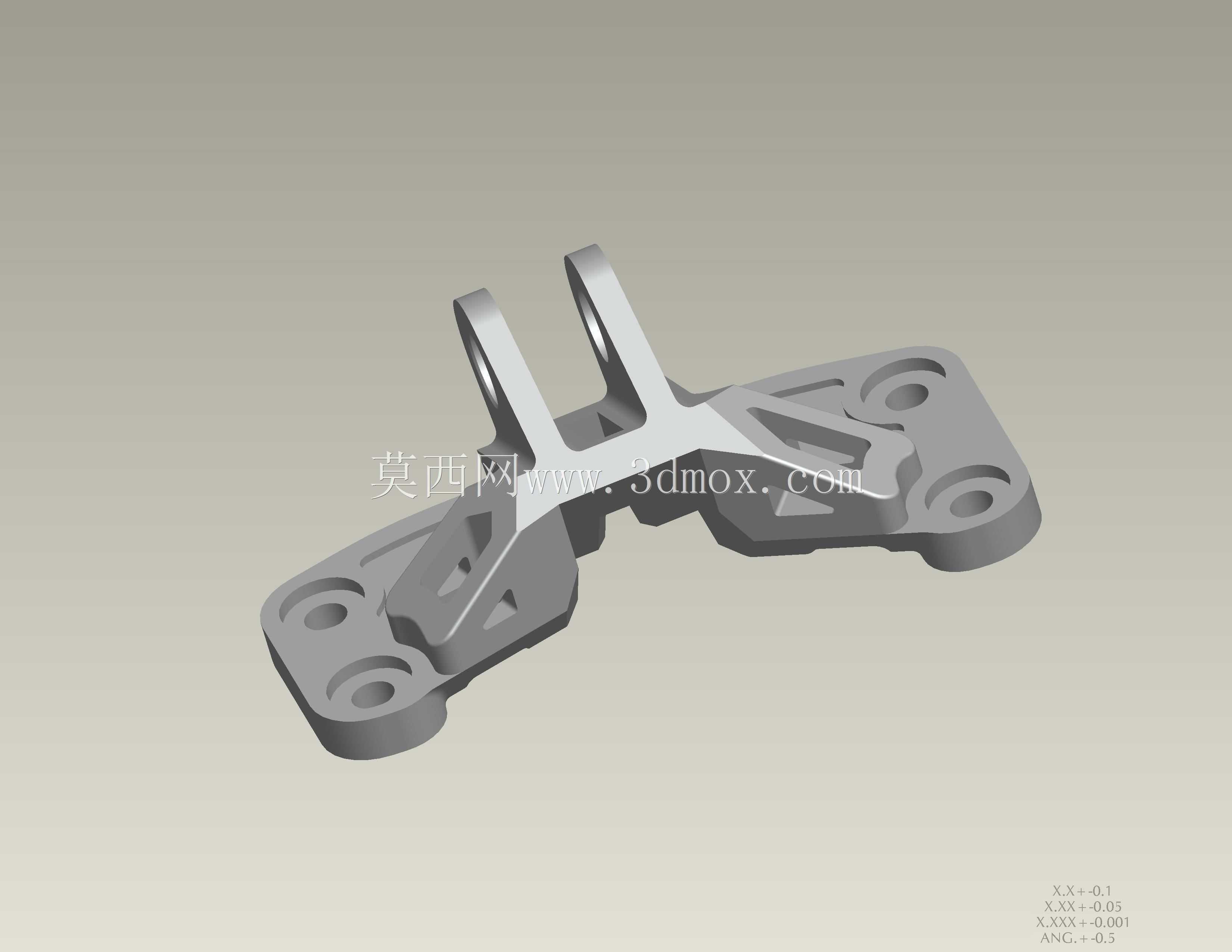

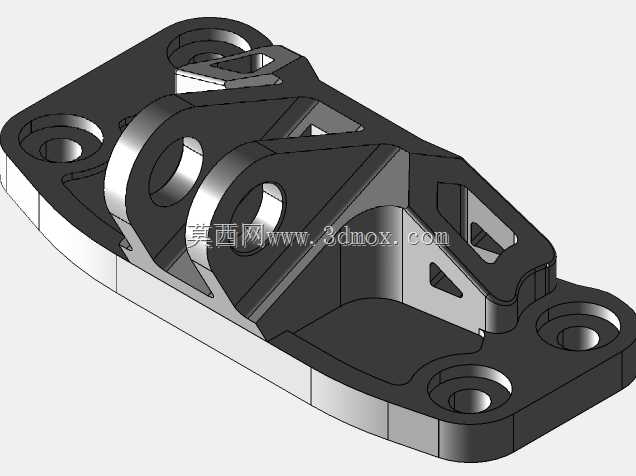

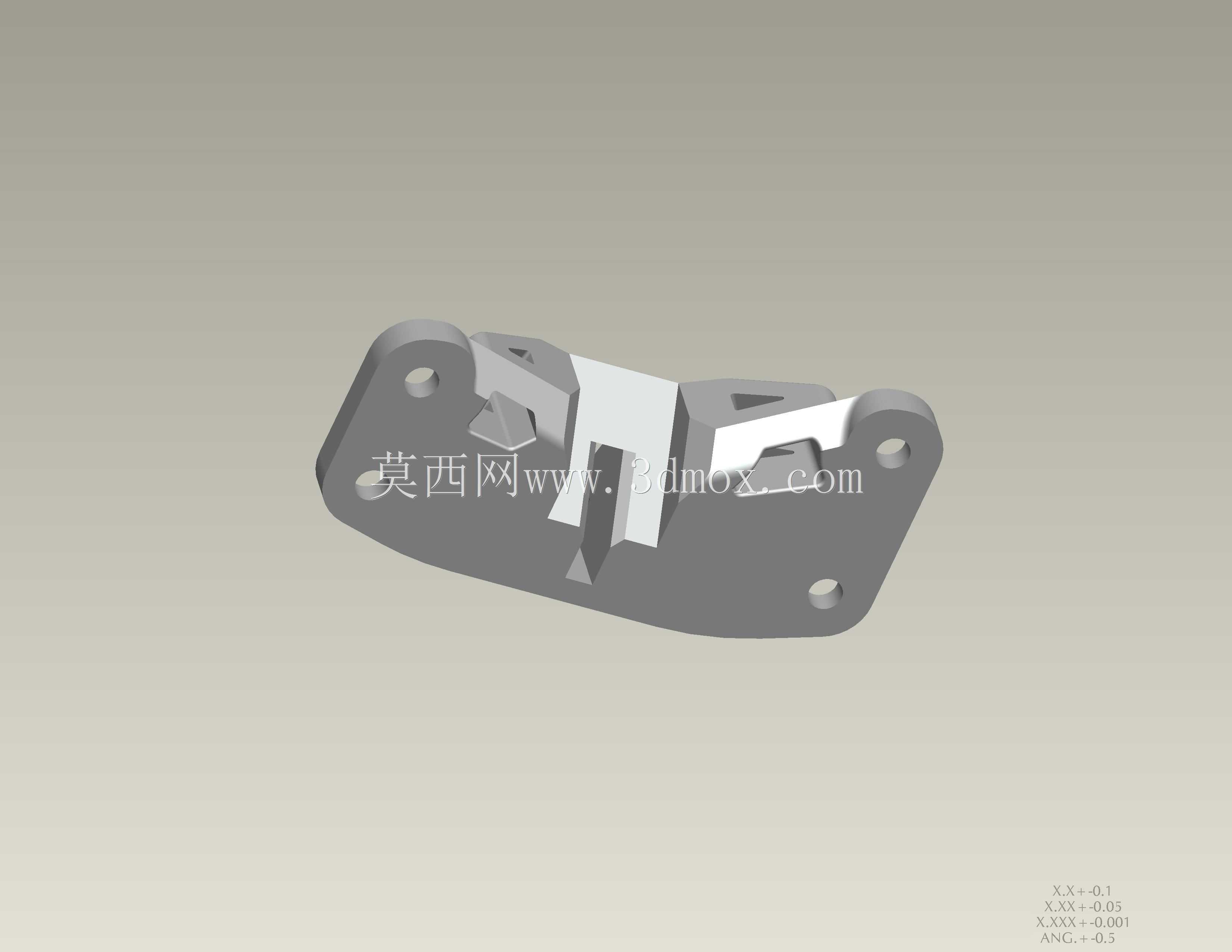

拓扑优化型航空发动机支撑支架结构

这款支撑结构主要应用于航空喷气发动机的安装固定场景，承担发动机本体与机身连接环节的载荷传递作用，日常运行中需要承受发动机工作产生的持续振动、交变推力载荷以及飞行工况下的惯性冲击，是动力系统安装环节的核心承载构件。在实际装机场景中，这类支架需要同时满足静载强度、疲劳寿命、振动模态的多重要求，传统同功能支架多采用实心铣削结构，往往存在冗余质量过大的问题，会额外增加机身自重，挤占有效载荷空间。

从设计思路来看，该结构采用了拓扑优化的设计逻辑，在保证安装接口完全匹配原有装配边界的前提下，对非承载区域的材料进行了最大化去除，最终实现了过半的质量削减，同时保留了所有载荷传递路径上的材料分布，能够在极限载荷下避免应力集中导致的结构失效。支架的安装边界完全沿用原有接口规格，底板处的四个安装孔位位置、孔径尺寸与原支架完全一致，不需要对机身侧的安装基座做任何修改即可实现替换，上部的连接接口也完全匹配发动机安装节的尺寸公差，能够保证装配过程的同轴度要求，避免装配应力残留。

结构的外形顺着主载荷路径生成连续的传力筋条，筋条的走向完全对应推力、振动载荷的传递方向，没有多余的装饰性结构，所有过渡位置均采用大圆角过渡处理，减少铣削加工过程中的应力集中风险，同时也能避免长期交变载荷下的疲劳裂纹萌生。在实际使用中，这类轻量化支架能够有效降低动力系统的整体自重，对于提升飞行器的有效载荷、降低燃油消耗都有实际意义，同时优化后的结构固有频率避开了发动机常用工况的振动频率区间，能够减少共振带来的结构损伤风险，提升整个动力安装系统的可靠性。

从加工适配性来看，该结构既可以采用五轴铣削工艺从整块坯料加工成型，也适配金属3D打印的成型工艺，不同加工方式下都能保证关键安装面的形位公差要求，不需要额外做过多的后续工艺处理，安装面的平面度、孔位的位置度都能满足航空级装配的精度要求，在实际装机测试中能够覆盖全工况下的载荷需求，不会出现结构变形或者连接松动的问题。
