轻量化倾斜轴承支撑结构优化设计

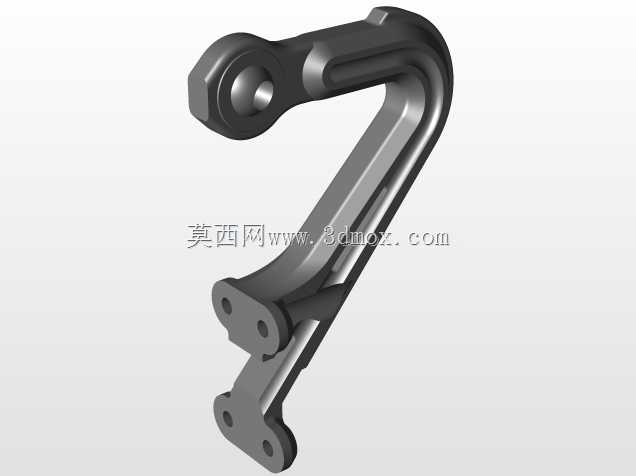

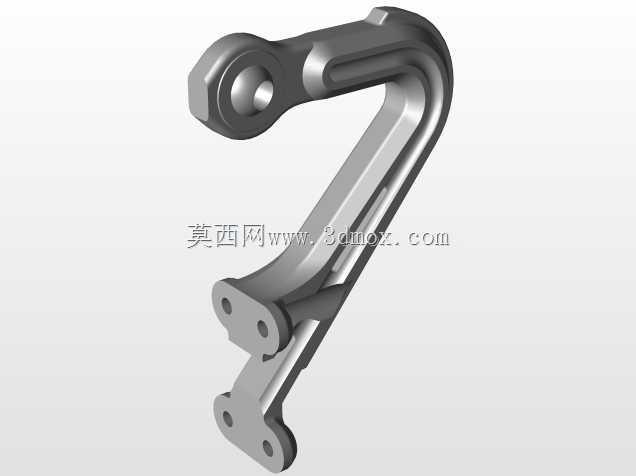

　　在小型旋翼飞行器的传动系统布局中，轴承支撑构件的重量冗余往往会直接影响整机的载荷分配效率与续航表现，传统一体式轴承支架多采用等壁厚设计思路，为了覆盖极端工况下的强度冗余，往往会在非主承载区域保留过多材料，不仅抬升了整机自重，也会让传动段的转动惯量匹配难度上升。这款倾斜轴承支撑结构在设计初期就跳出了传统等壁厚的设计逻辑，核心思路是将拱段承受的径向与倾斜复合载荷，通过连续的变截面筋条直接传导至底座安装面，让每一处结构材料都处于明确的应力传递路径上，避免无意义的材料堆积。

　　从实际工况适配来看，这类倾斜布置的轴承主要用于传递非同轴段的转轴载荷，常见于小型飞行器的尾传动换向段、小型自动化设备的斜向动力输出单元，支架需要同时承受轴承运转带来的径向载荷、转轴倾斜带来的分力矩，还要保证安装后轴承孔的同轴度公差不会因受力变形超出允许范围。设计过程中首先对传统等壁厚支架做了全工况的应力路径追踪，标记出应力水平低于材料许用应力30%的冗余区域，针对这些区域做渐进式的材料去除，同时在主应力传递路径上做截面加厚，保证主承载路径的刚度不会因轻量化处理出现衰减。

　　结构细节上，拱段与底座的过渡区域全部采用45°及以上的大角度平滑过渡，没有小于40°的锐角转角，这种设计一方面可以避免3D打印制造过程中添加额外的支撑结构，降低后续后处理的工作量，另一方面也能从根源上减少应力集中点，避免交变载荷下转角位置出现疲劳裂纹。底座的安装孔位采用沉头式设计，安装面做了0.2mm的平面度公差预留，保证安装后支架与安装基面的贴合度，不会因安装面翘曲导致轴承孔出现偏斜。轴承安装孔的内壁保留了足够的壁厚余量，可根据实际选用的轴承型号做少量的二次精加工，适配不同外径的倾斜布置轴承。

　　从安装边界来看，这款支架的底座安装孔间距做了通用化适配，可直接匹配多数小型传动单元的安装孔位布局，整体外轮廓没有超出安装基面的边界，拱段的倾斜角度经过反复校核，既保证了轴承的倾斜安装角度符合传动换向的设计要求，也不会让拱段与周边的传动构件、走线空间出现干涉。实际测试验证中，优化后的结构在全载荷工况下的安全系数始终保持在1以上，完全满足使用要求，同时重量相比原始等壁厚设计出现了大幅下降，对应的材料占用体积也同步缩减，不管是采用3D打印做小批量试制，还是采用开模工艺做批量生产，都能有效降低材料成本与生产周期。

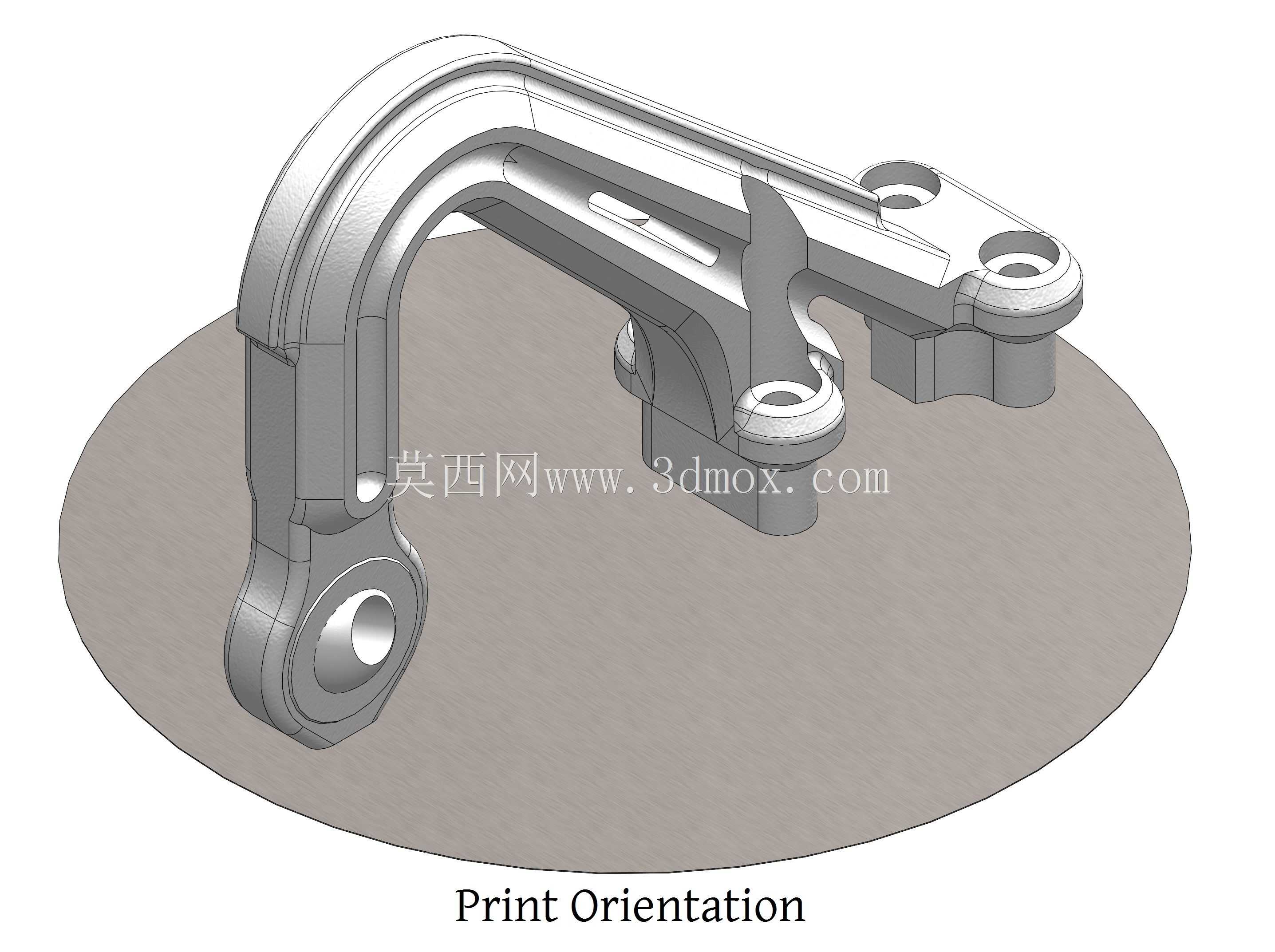

　　不同于市面上常见的直装式轴承座，这款倾斜式支撑结构专门针对非同轴的斜向传动场景做了适配，不需要额外加装角度调整垫片就能直接保证轴承的倾斜安装精度，减少了装配环节的调整工作量。结构的筋条布局完全顺着应力传递方向布置，没有多余的装饰性结构，所有外表面都可以在无支撑的条件下完成增材制造，打印完成后只需要去除底座与打印平台接触位置的少量支撑，就能直接进入后处理工序，不需要对拱段的内腔、转角位置做额外的支撑去除操作，大幅降低了小批量定制场景下的后处理难度。对于结构设计从业者来说，这款支架的设计思路也具备参考价值，即通过应力路径追踪实现材料的精准分配，在保证结构强度与刚度满足工况要求的前提下，最大化去除非承载区域的冗余材料，实现结构性能与重量的最优平衡。
