包装设备辅助定位安装支撑组件

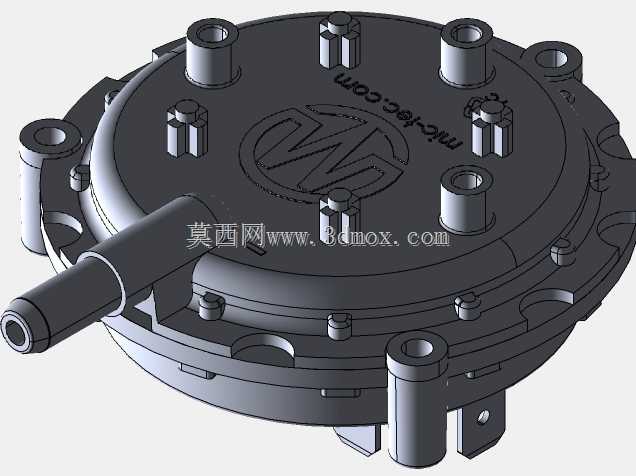

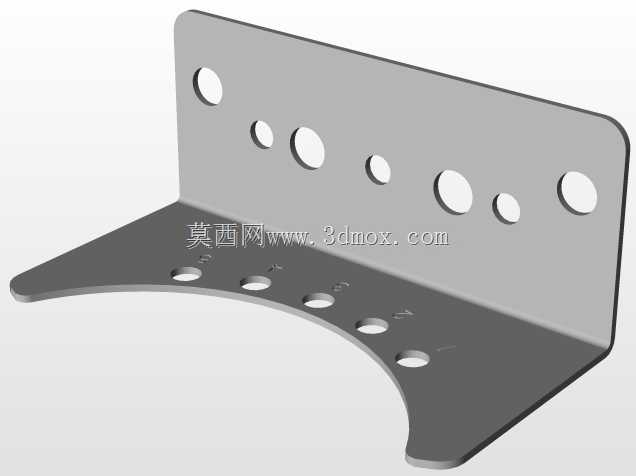

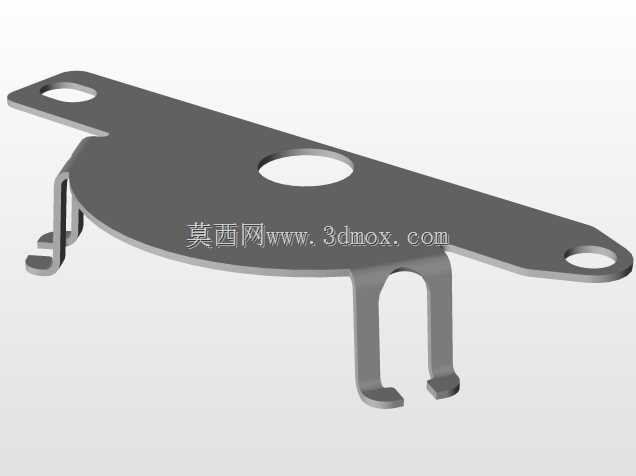

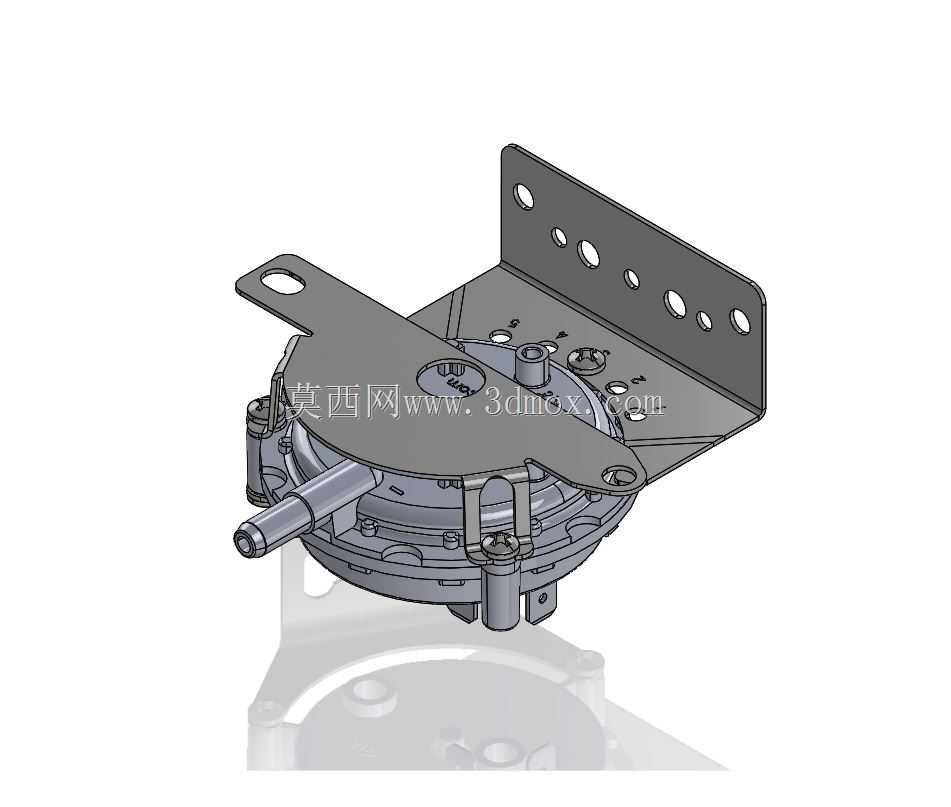

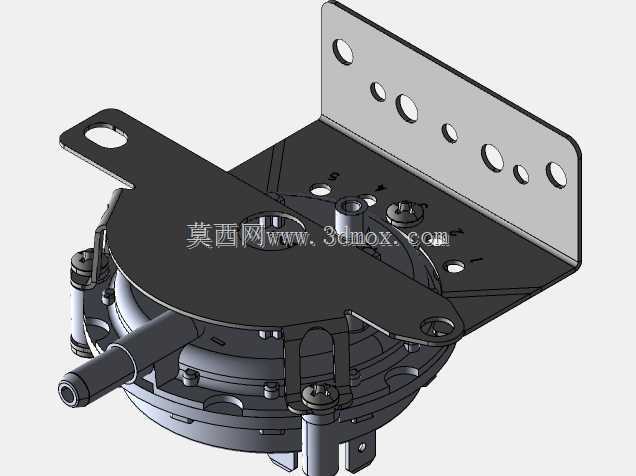

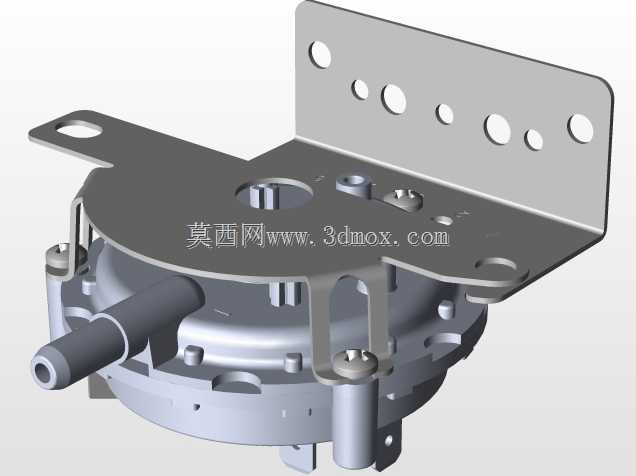

　　在包装生产线的持续运维与局部改造场景中，这类辅助支撑定位组件的使用频率远超多数一线设计人员的预期——很多时候包装线的非核心功能工位出现定位偏移、部件固定失效问题，不需要更换整套执行机构，仅靠适配性更强的辅助支撑件就能完成整改，既压缩停机整改的时间窗口，也能避免整部件替换带来的成本浪费。这套组件的核心功能，是为包装工位上的检测、触发类小型功能元件提供稳定的安装基准，同时兼顾相邻传动部件的轴向定位约束，解决原有工位安装基准不足、多部件对齐偏差累积的问题。从结构组成来看，组件分为钣金安装基座、主体定位座、伸出轴三个核心部分，钣金基座采用折弯成型工艺，上面排布的多组不同孔径安装孔，是为了适配不同安装面的螺柱位置，

　　不需要在原有设备机架上重新打孔攻丝，就能完成组件的固定，这种设计思路完全是从现场改造的实际需求出发——很多包装线的机架板材厚度有限，现场配钻不仅容易出现孔位偏差，还可能破坏机架内部的布线槽，预留多组安装孔就能覆盖±15mm范围内的安装位置偏差，大幅降低现场安装的调整难度。主体定位座采用多层叠合的盘式结构，边缘设置的卡扣式压片是用来固定外接的检测元件外壳，不需要额外加装卡箍或者紧固件，就能把元件牢牢固定在定位座的中心位置，避免设备运行过程中的振动导致元件偏移，影响检测触发的精度。伸出轴的轴径做了统一的公差匹配，能和常见的包装线输送辊端的轴承内圈直接配合，轴端的平面卡位是为了配合紧定螺钉完成周向固定，避免轴和安装座之间出现相对转动。

　　设计过程中特意取消了对标准工具箱零件的强制依赖，所有配合面都做了对齐平面和轴的基准统一，不管是导入三维装配环境做干涉检查，还是后续出工程图做尺寸标注，都能直接以组件自带的基准面作为参照，不需要额外搭建参考几何体，能减少结构设计阶段的重复操作。从安装边界来看，组件整体的外伸长度控制在120mm以内，钣金安装座的最大宽度不超过80mm，竖直方向的安装高度低于60mm，不会和包装工位上的物料输送通道、护板等原有部件产生干涉，哪怕是在空间局促的立式包装机侧边工位，也能找到合适的安装位置。组件上所有的折弯边角都做了R2的圆角处理，避免现场安装调试的时候划伤操作人员，同时钣金件的厚度选用2mm的冷轧钢板，足够承受常规包装线运行时的振动载荷，

　　不会因为长期振动出现钣金变形、安装孔位滑牙的问题。在实际应用中，这类组件还可以根据现场的安装需求调整钣金基座的折弯角度，比如当安装面是竖直机架的时候，只需要调整折弯边的角度，就能保证主体定位座的轴线保持水平，和输送辊的轴线保持同轴，不需要额外加工过渡转接板。很多一线结构设计人员在做包装线改造的时候，往往会忽略这类小型辅助组件的设计精度，觉得只是个固定支架随便画就行，但实际上这类组件的配合精度直接影响到后续检测元件的触发准确率，比如包装膜的色标检测、物料到位检测，如果安装基准出现偏移，哪怕只是0.5mm的角度偏差，在高速运行的生产线上就会出现连续的检测误判，导致包装次品率上升。这套组件在设计的时候，把主体定位座的端面和伸出轴的垂直度公差控制在0.02mm以内，安装到机架上之后，只要保证基座和安装面贴实，就能保证定位座的端面和输送方向垂直，不需要反复调整垫片来找正。另外，组件上预留的小孔位是用来走检测元件的连接线，线材可以从孔位穿过直接接到设备的接线槽里，避免线材外露被运动部件刮蹭，提升现场布线的整洁度和安全性。
