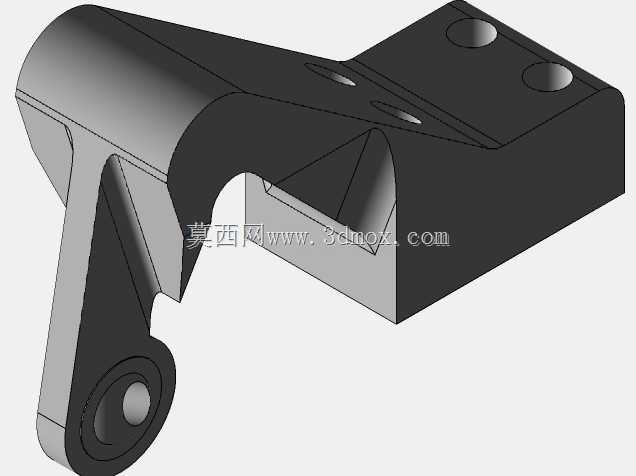

可灵活修改的轴承支架辅助支撑结构

　　在各类旋转传动设备的装配场景中，轴承支架的辅助支撑结构往往是决定轴系运行稳定性的关键细节，很多现场调试阶段遇到的轴端跳动、轴承偏磨问题，追根溯源都和辅助支撑的匹配度不足有关。这套结构的设计初衷，就是给通用型轴承安装提供可适配的辅助支撑基准，不需要从零开始搭建支撑框架，能大幅缩短非标传动单元的设计周期。

　　从实际功能来看，这套辅助结构主要承担两个核心作用，一是给主轴承座提供额外的刚性补强，尤其是在悬臂轴安装场景下，单靠主轴承座的固定螺栓很难抵消轴端传动带来的交变弯矩，辅助支撑结构可以在轴承座侧向形成第二个受力支点，把集中在螺栓孔位的应力分散到更大的安装基面，避免长期运行后螺栓松动或者基面变形。二是可以作为轴系附件的安装载体，比如润滑管路的固定卡扣、转速传感器的安装支架、密封端盖的定位挡边，都可以直接在这个辅助结构上预留安装位，不用额外在主轴承座上打孔攻丝，破坏主支撑的结构强度。

　　设计过程中没有做过多的冗余特征，整体采用等壁厚的折弯加焊接结构思路，所有的安装面都预留了0.5mm的机加工余量，建模的时候把所有非配合面的圆角、倒角都做了参数化关联，使用者在调整安装孔位间距、支撑高度的时候，不需要重新绘制草图，只需要修改对应的参数值就能自动更新几何体，不会出现特征报错的情况。特意没有把结构做成完全固化的一体式结构，支撑臂和底座连接的位置留了可调整的长槽孔，实际装配的时候可以根据现场轴系的对中情况，微调支撑的横向位置，补偿焊接或者机加工带来的尺寸误差，这点在现场改造项目里尤其实用，很多老旧设备改造的时候，原有安装基面的形位公差很难达到新设备的安装要求，带调整余量的结构能省去大量二次修配的工作量。

　　安装边界方面，底座的安装孔采用通用的M12螺栓孔规格，孔距按照120mm的标准模组尺寸设计，能直接适配市面上大多数标准铝型材框架和钢板焊接机架的安装孔位，不需要额外做转接板。支撑臂的伸出长度控制在85mm以内，这个尺寸是经过受力核算的，在常规1kN径向载荷下，支撑端的变形量可以控制在0.02mm以内，满足普通精度等级传动设备的刚度要求，不会因为支撑刚度过差引入额外的振动。和主轴承座配合的贴合面做了粗糙度的示意标注，实际加工的时候只需要达到Ra3.2就能满足贴合要求，不需要做高精度的磨削加工，能控制加工成本。

　　结构内部预留的3D草图是整套模型的实用亮点，草图里把轴承安装的同轴度基准、轴系的中心线、各个安装孔的位置度公差线都做了分层标注，使用者在修改结构的时候，可以直接参考这些基准线调整特征位置，不会出现修改后基准偏移的问题。哪怕是刚接触机械设计的从业者，也能顺着这个基准框架调整出符合自己项目需求的支撑结构，不用反复核对装配关系。

　　从应用场景覆盖来说，这套结构不仅能用在常规的皮带输送机、小型风机的传动端支撑，也能适配自动化生产线里的动力滚筒支撑、非标设备的转轴定位组件，只要是涉及到深沟球轴承、角接触轴承的卧式安装场景，都可以在这个基础结构上做微调适配。建模的时候特意规避了特殊的工艺结构，所有的折弯半径、焊缝预留尺寸都按照普通钣金加工厂的常规加工能力设置，不需要特殊的工装夹具就能完成加工，小批量制作的时候成本很低。

　　很多工程师在做轴系设计的时候，往往把注意力都放在轴承选型、轴的强度核算上，忽略了辅助支撑的结构设计，最后装配完才发现支撑刚度不足，不得不临时焊接加强筋，既影响外观也破坏了原有结构的应力分布。这套辅助结构的设计逻辑就是把这些容易被忽略的细节提前做了规范化处理，把应力集中的位置都做了圆弧过渡，安装孔的位置都避开了应力传导的主要路径，哪怕长期承受交变载荷，也不容易出现焊缝开裂或者结构断裂的问题。
