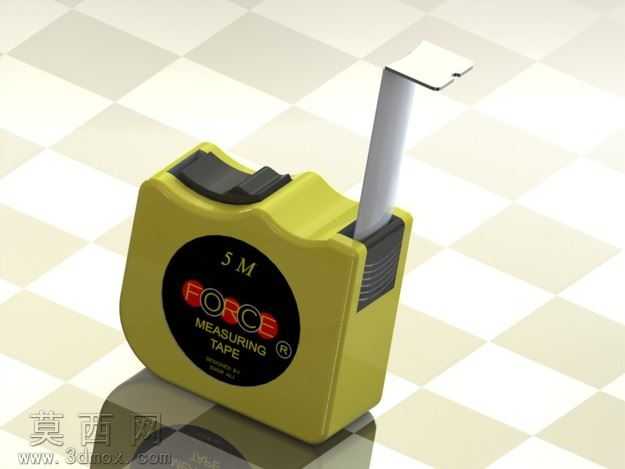

5米款便携盒式钢卷尺三维建模作品

本作品为5米量程便携盒式钢卷尺的三维建模成果，建模过程以SolidWorks为核心工具，遵循工业量具的真实生产尺寸规范完成全参数化构建，整体建模逻辑围绕卷尺的实际功能结构逐层推进。首先完成外壳主体的建模，外壳采用上下扣合的分体式结构，建模时精准还原了外壳的圆角过渡、防滑握持纹理、侧边制动按键的安装卡槽、正面金属挂扣的嵌合槽位，以及尺带出口处的耐磨金属包边结构，所有卡扣、定位柱的位置均匹配实际装配逻辑，保证结构的可装配性。尺带部分采用柔性件模拟建模，还原了钢卷尺带拉出后的平直状态与回收后的卷曲收纳特性，尺带端头的L型金属挂钩做了细节还原，包括挂钩的弯折角度、固定铆钉位置、挂钩与尺带的活动间隙，完全贴合实际卷尺的使用结构。制动结构部分，分别构建了侧边推钮、内部制动压块、复位弹簧的装配关系，推钮的防滑凸点、压块与尺带的接触摩擦面都做了精细化建模，还原制动时压块压紧尺带锁定长度、松开后尺带可自动回收的功能逻辑。材质与渲染阶段，外壳主体采用ABS工程塑料材质，分别赋予亮黄色与草绿色的哑光塑料质感，还原工具类产品醒目的外观配色；侧边防滑区域做软胶材质处理，添加细微的颗粒纹理提升真实感；金属挂扣、尺带、端头挂钩、出口包边采用拉丝不锈钢材质，调整金属反射参数还原钢材的哑光金属质感；制动按键采用黑色硬质塑料材质，与外壳形成清晰的材质区分。渲染时采用柔和的影棚布光，在浅灰色背景上投射自然的软阴影，突出模型的结构轮廓与材质层次，同时添加轻微的环境反射，让塑料与金属材质的质感表现更贴近实物。设计过程中充分考虑了手持卷尺的人体工学特性，外壳的弧度贴合手掌握持曲线，侧边按键的位置符合单拇指操作的习惯，整体模型结构完整，细节还原度高，可用于五金工具产品展示、量具结构教学、工业设计方案演示等场景，模型包含的多格式文件可适配不同三维软件的使用需求，方便后续进行结构拆解、运动仿真或者二次设计调整。
