25-50毫米量程公制外径千分尺三维建模

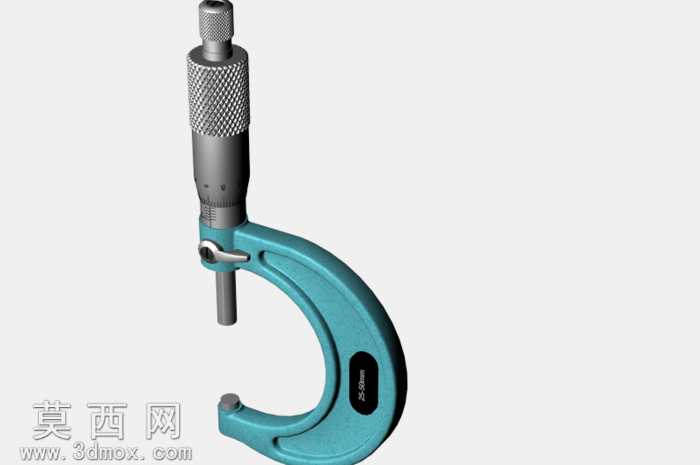

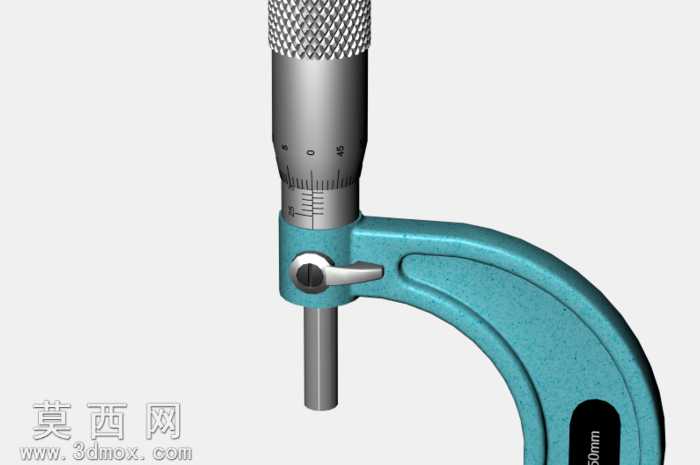

本模型为25-50毫米量程公制外径千分尺，建模过程严格遵循机械量具的真实生产尺寸比例，首先通过草图绘制勾勒出C型尺架的弧形轮廓，对尺架的握持弧度、安装测砧的凸台结构进行精准约束，保证尺架整体受力结构符合真实量具的刚性设计要求。测微螺杆部分采用螺旋扫描特征完成精密螺纹结构建模，还原千分尺核心的螺旋测微传动结构，对螺杆端部的测量面做平面度特征处理，模拟真实量具的硬质合金测量面设计。测力装置部分通过阵列特征完成滚花防滑纹理的建模，还原棘轮装置的凹凸啮合结构，保证模型外观与真实千分尺的测力调节结构完全一致。锁紧装置部分单独建模，还原扳动式锁紧杆的卡扣结构，可直观展示千分尺测量数值锁定的结构原理。材质渲染阶段，尺架主体采用青蓝色烤漆金属材质，调整材质粗糙度参数模拟漆面的哑光金属质感，测微螺杆、测砧、锁紧旋钮等金属加工部件采用镀铬亮面金属材质，添加细微的划痕纹理模拟量具使用过程中的磨损质感，滚花部位调整凹凸贴图参数还原防滑纹理的触感视觉效果，固定套管上的刻度线采用贴图贴合方式，精准还原公制毫米刻度的数值标注位置，微分筒上的圆周刻度同样做环形贴图处理，保证刻度间距符合千分尺0.01毫米精度的刻度比例。整体模型装配过程采用同轴心、端面重合等配合约束，还原千分尺各部件的装配关系，测微螺杆可沿轴向做模拟进给运动，直观展示螺旋测微的工作原理，尺架上的量程标识牌采用独立特征建模，清晰标注25-50mm的量程范围，所有部件的倒角、圆角细节均按照真实量具的加工工艺处理，没有尖锐的棱角结构，完全还原工业级精密测量工具的外观与结构特征，可用于机械测量教学演示、工装场景装配展示等用途。
