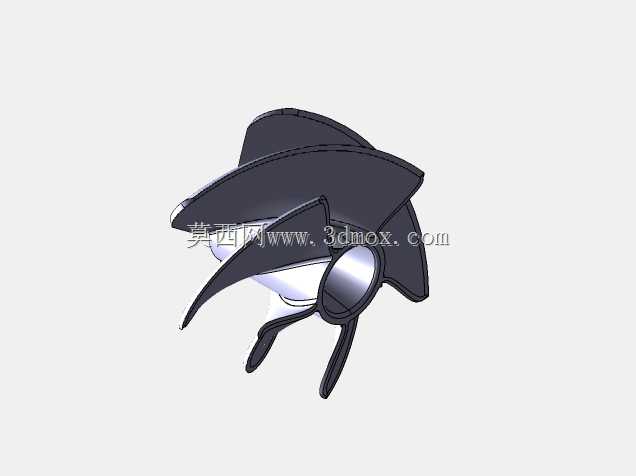

变曲率弯掠式流体推进螺旋桨结构

这类弯掠构型的螺旋桨，常应用在小排量舷外机、小型水下潜航器、低噪通风设备的动力输出端，核心作用是将转轴输出的旋转扭矩转化为轴向的流体推力，相比等螺距常规螺旋桨，其弯形叶片能在相同转速下降低叶尖涡流损耗，减少流体经过叶表时的紊流剥离，在低速大推力工况下的能效表现更稳定。从结构设计逻辑来看，整个桨体采用中心轮毂加均布叶片的布局，轮毂内预留的轴孔与配套动力输出轴做公差配合，安装时需保证桨叶端面与动力端壳体的安全间隙不小于叶片最大弦长的3%，避免运转过程中叶片形变剐蹭周边壳体。叶片的曲面成型采用扫略逻辑构建，从根部到叶尖的截面弦长、安装角连续渐变，根部截面厚度更大，用来承载旋转时的离心载荷与流体交变冲击，叶尖位置做圆弧收边处理，降低叶尖涡产生的气动噪声。实际选型适配时，要先确认安装轴径与轮毂内孔的匹配度，同时核算桨叶的最大旋转外径，确保其在安装腔体内的周向间隙均匀，不会因为安装同轴度偏差导致运转时的动平衡超标。这类弯掠叶片的设计难点在于曲面光顺度的控制，每一段截面的过渡都要保证曲率连续，避免出现局部折角，否则流体经过时会产生局部低压区，不仅会拉低推进效率，长期运转还容易在折角位置出现气蚀损伤，缩短部件使用寿命。在装配环节，轮毂端面要与轴肩贴合紧密，配套的锁紧件要做防松处理，因为螺旋桨运转时承受的是持续交变载荷，一旦出现松动，会直接导致整个动力系统的振动值超标，连带损伤后端的轴承与密封件。从流体适配的角度，这种弯叶构型更适合中低流速的工作场景，在高背压工况下，叶片的弯掠角度能引导流体更顺畅地沿轴向排出，减少径向的能量耗散，相比直叶螺旋桨，同等功率输入下能获得更平顺的推力输出，不会出现明显的推力阶跃波动，对搭载平台的姿态稳定性更友好。建模过程中要重点校验叶片根部与轮毂的过渡圆角，这个位置是应力集中的高发区域，圆角半径不能过小，否则在持续交变载荷作用下容易出现疲劳裂纹，同时要保证所有叶片的型面一致性，单叶的型面偏差要控制在合理公差范围内，否则动平衡调试阶段需要额外增加较多的配重修正量，影响整体的运转精度。
