车载方形喷射式15寸低音炮三维设计

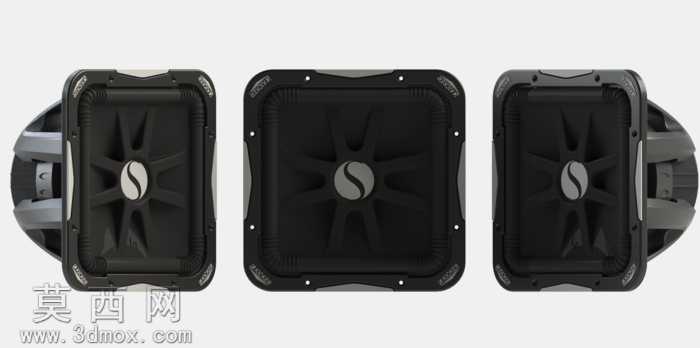

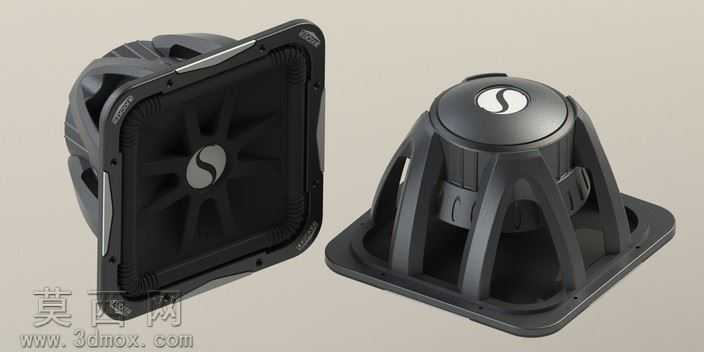

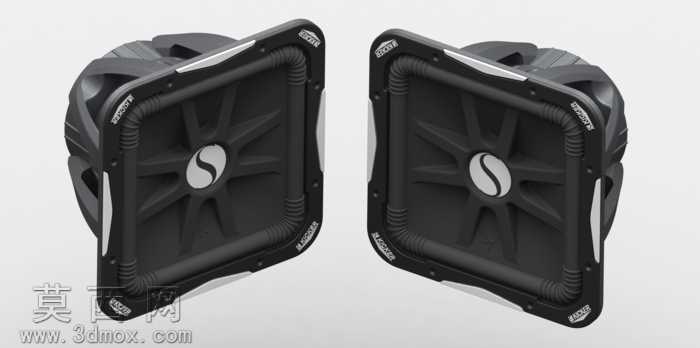

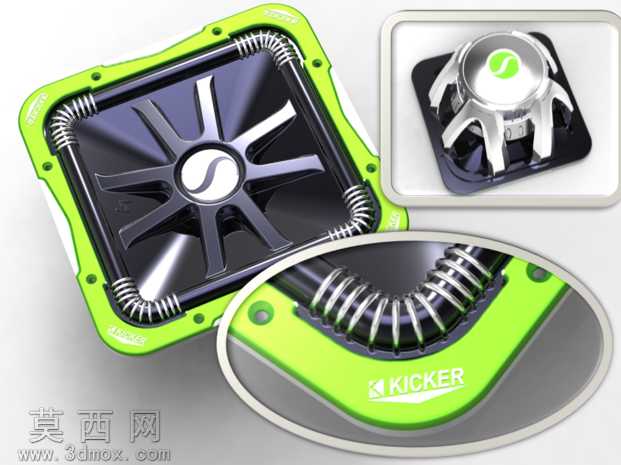

本作品为车载专用方形喷射式低音炮的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循车载音响的实际安装尺寸与声学结构逻辑，还原了KICKER品牌L7系列方形低音炮的标志性外观与内部结构特征。建模初期先确定方形振膜的外轮廓基准，区别于传统圆形低音单元，方形振膜的折环部分采用分段式曲面建模，通过多组引导线放样生成带加强筋的橡胶折环结构，确保折环在大冲程运动下的形变模拟符合物理特性。振膜中心的相位锥采用一体化曲面建模，表面做哑光磨砂质感的材质区分，中心的品牌标识采用浮雕式建模，通过拉伸切除与圆角处理还原标识的立体触感。单元的盆架部分采用高强度工程塑料材质设定，建模时在盆架四周设计了多组安装定位孔与加强筋结构，边缘的白色装饰块采用独立实体建模，与黑色盆架做装配配合，还原产品的撞色设计细节。盆架侧边的品牌标识与参数标注采用包覆特征处理，确保文字随曲面弧度自然贴合，无拉伸变形问题。磁路部分的建模还原了方形低音单元的大尺寸磁钢结构，磁钢外围的金属护罩做了防滑纹理的细节处理，接线端子部分单独建模，还原了车载喇叭专用的插拔式接线结构。渲染阶段采用Keyshot完成材质与场景搭建，黑色盆架赋予带细微颗粒质感的哑光工程塑料材质，振膜采用添加了碳纤维纹理的复合纸盆材质，折环部分赋予高弹性哑光橡胶材质，金属部件赋予磨砂黑电镀质感，场景采用简洁的灰色渐变背景，搭配柔和的侧上方主光与底部补光，突出产品的轮廓立体感与材质细节，阴影做柔化处理避免生硬边界。设计过程中充分考虑车载安装的适配性，整体厚度控制在车载改装的常规安装尺寸范围内，方形结构相比同尺寸圆形单元拥有更大的振膜面积，能够带来更强的低频下潜与声压表现，模型所有零部件均做了装配干涉检查，可直接用于车载音响改装的结构验证、3D打印样件制作以及产品展示渲染使用，建模过程中对所有圆角、拔模角度都做了符合生产工艺的处理，避免出现尖锐棱角与无法开模的结构，确保模型具备实际生产参考价值。
