车载空调与液压动力转向系统管路结构

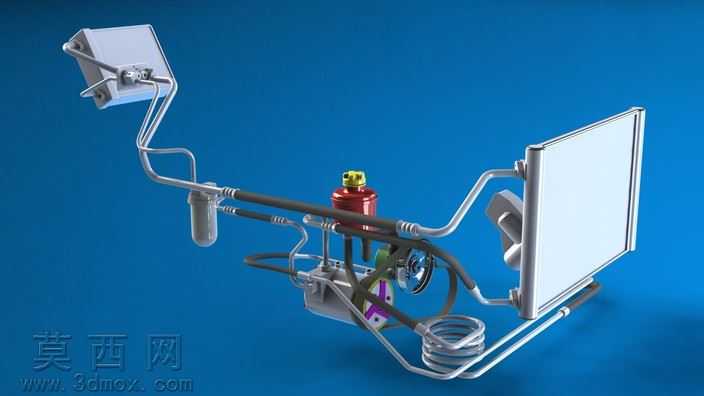

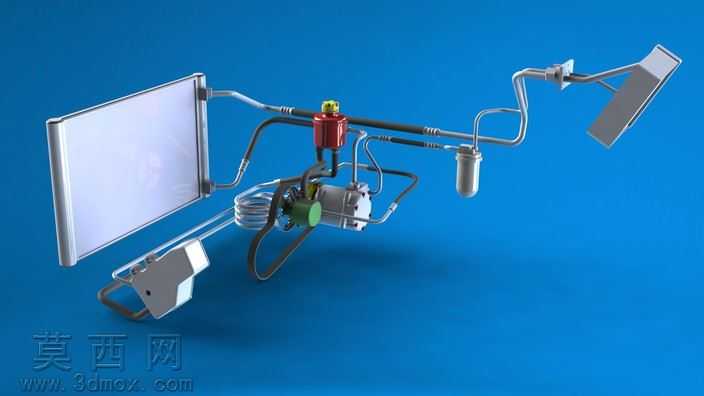

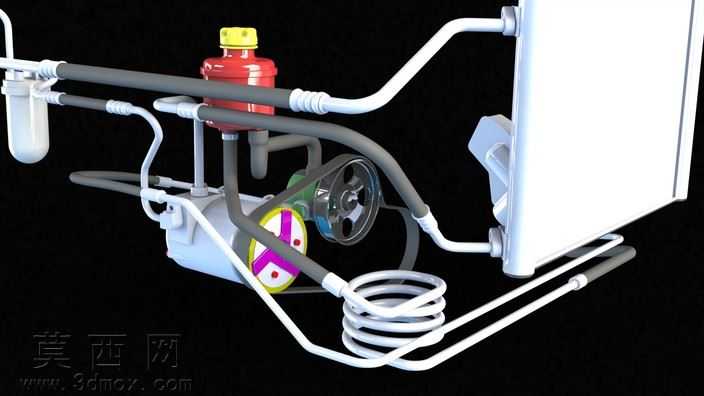

本作品为车载空调与液压动力转向集成系统的三维结构模型，建模过程中首先对两类系统的功能边界进行梳理，将空调回路的制冷管路、换热组件与液压转向回路的动力管路、储液部件进行分区布局，避免不同回路的管路干涉。建模时优先还原硬管的弯折曲率与走向，每一段管路的折弯半径都参考实车装配的工艺要求设置，保证管路既满足流体输送的流阻要求，又能适配车载安装空间的限位约束；软管部分则通过柔性建模特征还原其波纹防护结构与接头的压接形态，清晰区分硬管固定段与软管活动段的功能差异。模型完整还原了空调系统的蒸发器、冷凝器、储液干燥器、压缩机连接端口，以及液压转向系统的转向控制阀、动力泵、储液罐、散热盘管等核心部件的装配关系，各部件的连接接口位置、固定卡扣的安装点位都做了精准对位，能够直观呈现两类系统在车载舱内的集成排布逻辑。材质渲染阶段，金属硬管采用哑光镀锌金属材质，还原车载管路的防腐处理质感；橡胶软管采用带细微颗粒纹理的黑色橡胶材质，突出柔性部件的触感特征；散热部件采用亮面铝合金材质，体现换热组件的导热属性；储液罐体采用半透明工程塑料材质，可隐约观察内部的液位示意结构；背景采用纯净深蓝色调，通过三点布光突出管路的空间层次，不同回路的管路通过细微的材质色差做区分，既保证整体视觉协调，又能让观者快速识别不同功能的管路走向。设计思路上以实车装配逻辑为核心，所有部件的排布都预留了安装维护的操作空间，管路的固定点间距符合车载振动工况下的固定要求，既完整呈现了两类系统的工作回路连接关系，也体现了车载集成系统紧凑布局、功能分区清晰的设计特点，可用于车载底盘系统的结构教学、管路布局方案验证等场景。
