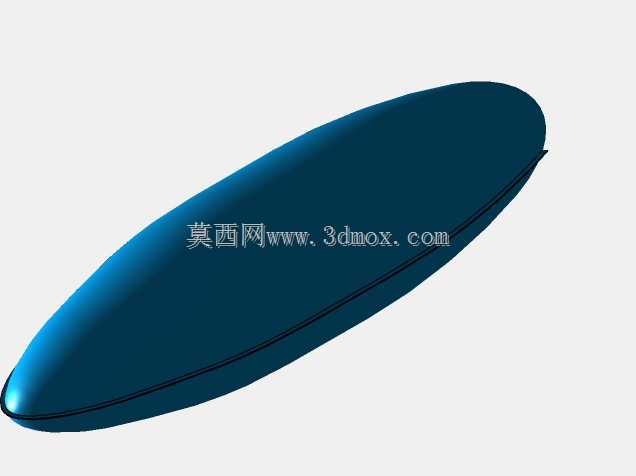

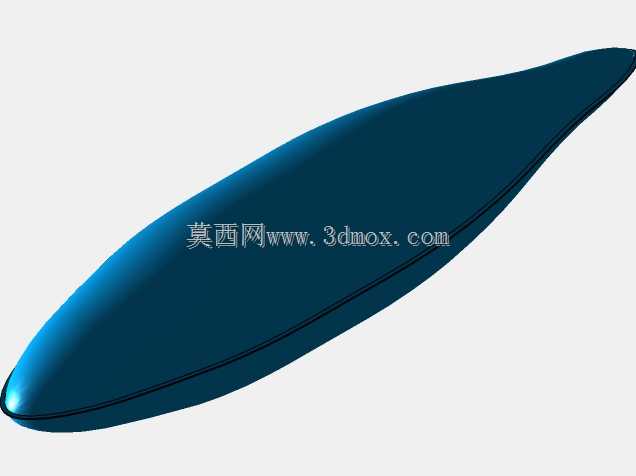

P-38战机315加仑容量副液滴油箱结构

航空作战场景下，战机的航程拓展始终是任务执行半径的核心约束条件，这款适配P-38战机的315加仑液滴形副油箱，正是为解决远程奔袭、跨区域转场、长时巡航任务中的燃油携带需求设计。从实际使用场景来看，这类副油箱多挂载于战机机翼或机身预设挂点，在战机起飞爬升阶段、巡航阶段优先消耗副油箱内燃油，待燃油耗尽后可根据作战需求抛离副油箱，减少战机飞行阻力，提升空战机动性能。

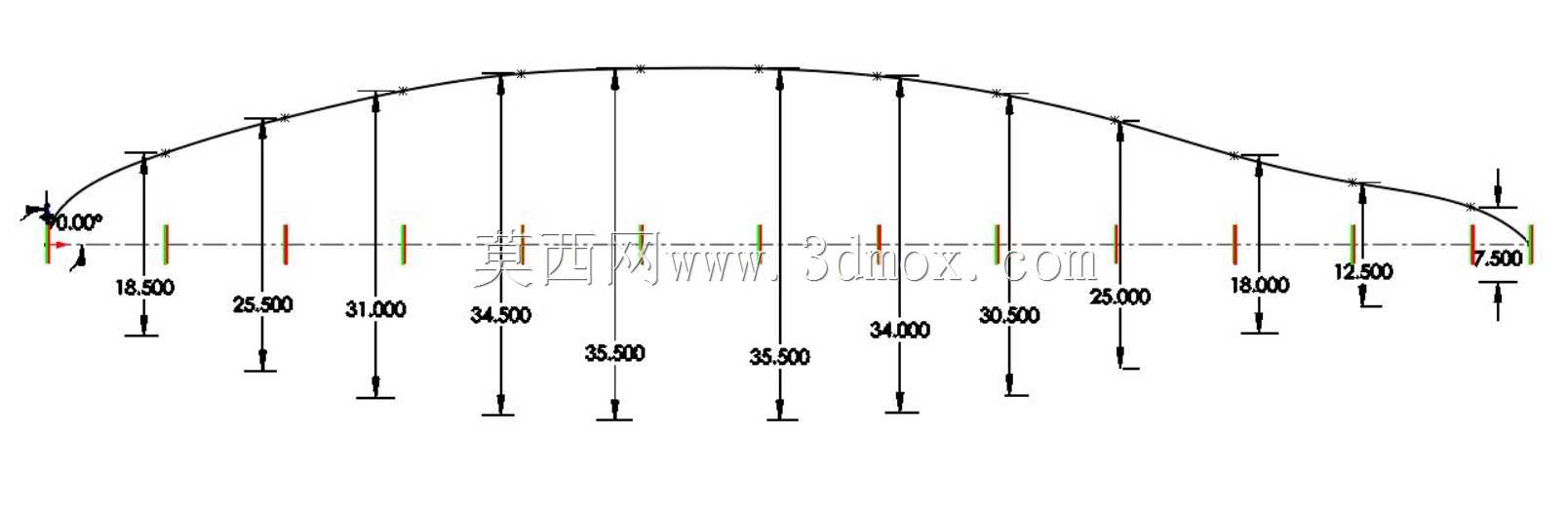

从外形设计思路来看，液滴形的截面轮廓并非随意设定，而是经过气动阻力优化的结果：相较于传统圆柱形副油箱，液滴形的流线曲面能更好贴合战机飞行时的外部流场，降低跨音速飞行阶段的压差阻力，同时曲面过渡的结构也能减少挂载后对战机原有气动中心的偏移影响，降低飞控系统的配平压力。从给出的截面尺寸标注可以看到，油箱沿轴向的截面高度呈现对称分布的变化趋势，中部最高位置截面高度达到35.500单位，向两端逐步收窄，靠近挂架连接端的截面高度为18.500单位，末端收窄至12.500单位，这种渐变的截面尺寸既保证了内部燃油存储空间的最大化，也兼顾了气动外形的减阻需求。

在结构设计层面，这类副油箱需要兼顾轻量化与结构强度，外壳通常采用航空铝合金薄壁结构，内部设置有防浪涌隔板，避免战机大机动飞行时燃油剧烈晃动带来的重心偏移，影响飞行稳定性；油箱两端设置有与挂架匹配的连接接口、燃油输送管路接口以及应急抛放机构，安装时需要严格匹配战机挂点的安装边界尺寸，保证连接可靠，同时燃油管路的对接精度要满足密封要求，避免高空低压环境下出现燃油泄漏问题。

在实际建模过程中，这类曲面结构需要先绘制轴向的各截面轮廓线，通过放样曲面生成整体外壳，再对安装接口位置进行局部结构加强，同时要考虑油箱壁厚的均匀性，避免局部应力集中；建模时还需要预留内部隔板、管路的安装空间，保证整体结构的装配合理性。对于航空装备设计从业者而言，这类副油箱的建模核心在于气动外形的精准还原与安装接口的尺寸匹配，既要保证外形曲面的光顺性满足气动要求，也要保证结构尺寸符合挂载的边界约束，才能为后续的气动仿真、结构强度校核提供准确的模型基础。
