金属板材修补用气动压接作业工具

在钣金维修、金属构件现场补修的作业场景里，这类带手动握柄的气动压接工具是现场作业人员处理局部板材缺损的核心手持作业器具，区别于大型固定式压接设备，它不需要复杂的安装固定流程，单人即可手持完成全流程操作，适配户外抢修、车间零散补板、小型构件加工等无法布设大型设备的作业场景。从实际作业逻辑来看，它的核心作用是在待修补的金属板缺损区域周边，通过压接动作挤压出规整的承托台阶，将裁剪适配的补片精准放置在台阶凸缘位置后，再次压合就能让补片与原始板材表面保持齐平，不需要额外的焊接打磨找正工序，就能完成金属板局部缺损的快速修补，大幅缩短薄金属板局部破损的修复周期，尤其适合厚度1-3mm的冷轧钢板、铝合金板材的现场修补作业，在车厢板修复、设备外壳补修、通风管道局部堵漏等场景中应用频次极高。

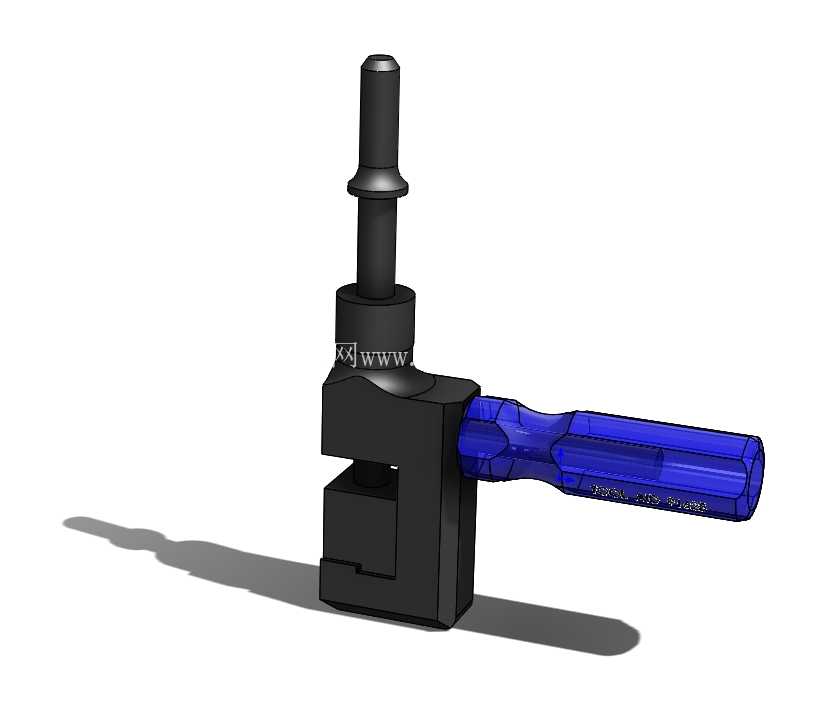

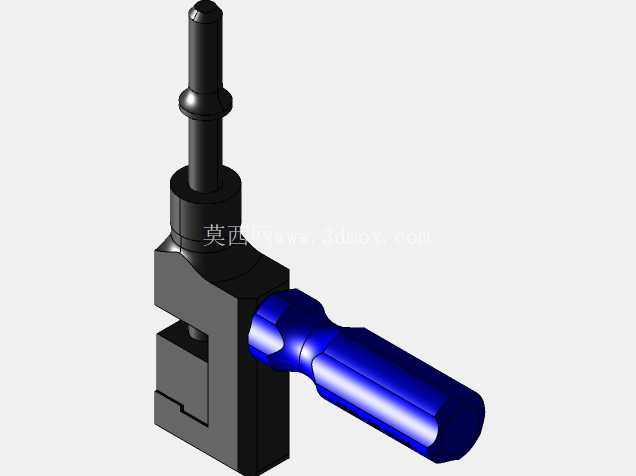

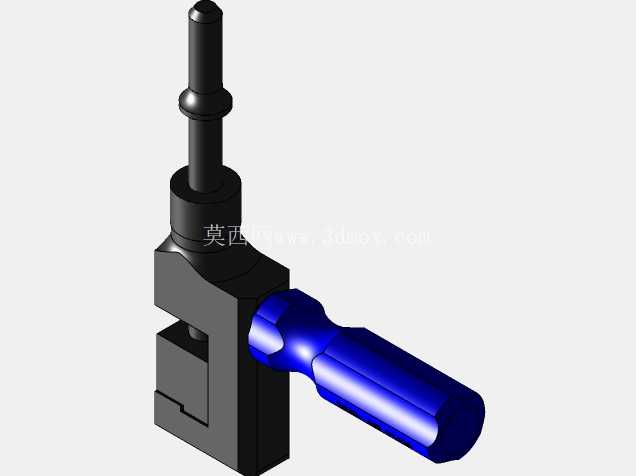

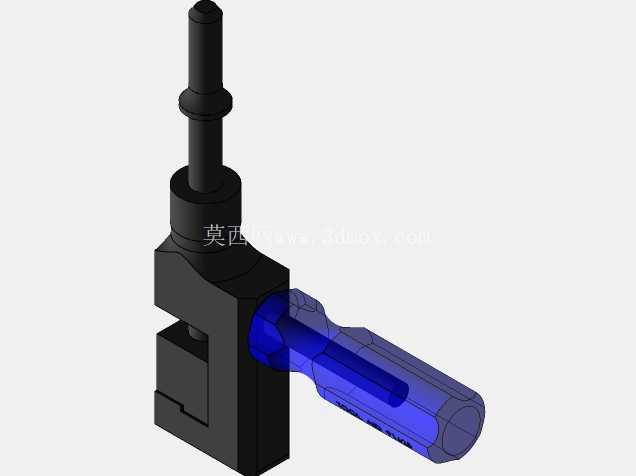

从结构设计的工程逻辑来看，这款工具采用了分体受力的结构布局，上方的柱状杆体是气动动力输入的连接端，标准的快插接口尺寸可以直接对接车间常规的气动管路，不需要额外转换接头，作业时气动冲击力沿着竖向杆体传递到下方的压接模头位置，模头位置做了开口式的卡槽设计，卡槽的开口宽度刚好适配常规补片作业的板材插入深度，压合时上下模头的咬合面做了圆角过渡处理，避免压接过程中在板材表面留下尖锐的压痕，减少后续表面处理的工作量。侧面的蓝色全握柄采用了符合人体工学的异形截面设计，握柄总长7英寸，握持时手掌可以完全贴合握柄表面，作业时可以单手稳定扶住工具本体，调整压接位置时不需要额外的辅助扶持，握柄与主体的连接位置做了加强筋结构，避免频繁压接作业的冲击力导致握柄连接处断裂。

从安装边界与外形尺寸来看，工具主体的压接模块宽度控制在40mm以内，竖向的动力杆总长度120mm，侧面握柄向外延伸的长度为110mm，整体作业时需要的操作空间半径不超过150mm，在狭窄的构件内部、边角位置作业时也能灵活调整角度，不会因为空间受限无法放置工具。压接模头的工作面做了可拆卸设计，针对不同厚度的板材可以更换对应规格的模头，不需要更换整个工具本体，降低了现场作业的配件储备成本。动力输入端的连接柱做了定位卡槽，对接气动管路时可以快速锁定，避免作业过程中管路脱落导致的动力中断。

在实际建模过程中，需要重点关注几个配合位置的尺寸公差：压接模头的上下咬合面平行度需要控制在0.05mm以内，否则压接后台阶面会出现倾斜，导致补片无法与原板材齐平；握柄与主体的连接孔位同轴度需要控制在0.1mm以内，保证握柄安装后不会出现晃动；动力输入杆的滑动行程需要与模头的压合深度匹配，行程过短会导致压接不牢，行程过长则会压穿板材，常规作业场景下压合深度设置为1.2mm，刚好适配2mm厚度板材的台阶成型需求。工具整体的重心落在握柄与主体的连接位置，手持作业时不会出现头重脚轻的情况，长时间单手持握作业也不容易产生疲劳，适合连续的批量补板作业场景。
