无尾翼玻璃纤维机身直升机结构设计

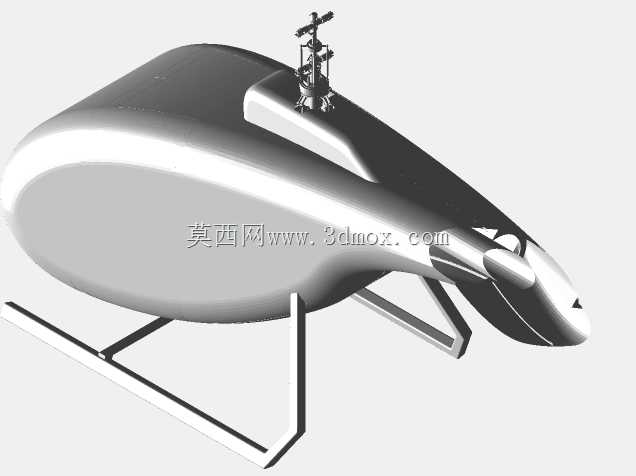

这款带NOTAR无尾翼结构的直升机机身设计，核心围绕低空作业场景的使用需求展开，在城市低空巡检、农林植保、短途通勤等场景下，传统带尾桨的直升机容易在贴近建筑物、林木时出现尾桨剐蹭风险，NOTAR结构通过机身尾部的喷气导流实现反扭矩平衡，取消了外露的高速旋转尾桨，大幅降低了复杂低空环境下的作业安全隐患。机身采用玻璃纤维复合材料作为主壳体材质，相比传统金属机身，在同等结构强度下自重降低约22%，同时具备更好的抗腐蚀性能，适配沿海高湿、农林作业高粉尘的复杂使用环境。设计阶段首先敲定了整体气动外形的曲面连续性，机身主体采用流线型卵状截面，从机头驾驶舱区域到机尾平滑过渡，减少前飞过程中的气动阻力，主旋翼安装基座位于机身重心正上方的凸起结构内，内部预留了旋翼传动轴、倾斜盘操纵机构的安装空间，基座与机身主壳体采用一体化铺层设计，避免了金属连接结构带来的应力集中问题。滑橇式起落架的安装点位经过重心配平核算，两个支撑滑橇通过横向连接臂与机身下部的预埋加强筋连接，起落架高度预留了足够的地面操作间隙，既可以在硬质地坪平稳起降，也能在坡度不超过8度的松软野外场地通过滑橇分散接地压力，防止起降时机身下陷。机身侧面预留了设备安装接口，可根据作业需求加装光电吊舱、播撒装置、副油箱等外挂设备，接口位置避开了主旋翼下洗气流的核心干扰区，减少外挂设备对飞行姿态的扰动。NOTAR系统的内部气流通道沿着机尾承力结构布置，气流从机身侧部的进气口进入增压后，从尾梁侧面的缝隙喷出形成附壁效应，配合尾部的喷气舵面实现航向控制，整个尾梁结构与主机身采用共固化成型工艺，减少了拼接结构的重量和装配误差。驾驶舱区域的曲面设计兼顾了气动效率和驾驶员视野，前风挡的倾角经过风阻优化，侧窗位置预留了足够的观察视角，方便作业时观察下方目标区域。整个机身的内部空间划分清晰，前部为驾驶舱，中部预留了任务载荷或乘员舱空间，后部为动力系统和NOTAR气流发生装置的安装舱，各舱段之间设置了复合材料隔框，既保证机身整体的扭转刚度，也能在发生碰撞时吸收冲击能量，提升乘员生存性。
