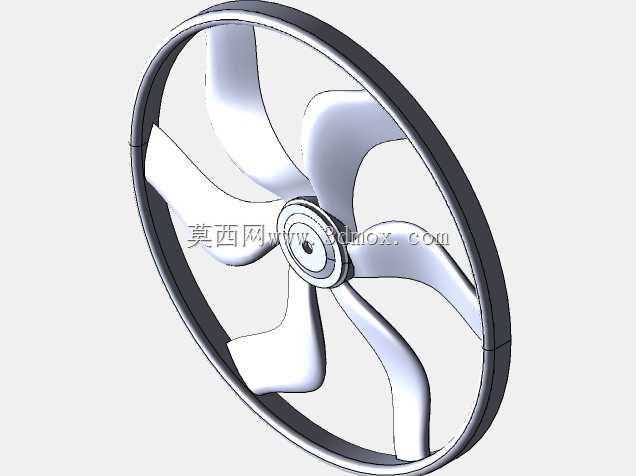

带外圈护罩六叶轴流空气螺旋桨结构

这类带外圈护罩的六叶空气螺旋桨，多应用在中小功率轴流通风、风冷散热、低压送风场景中，常见于工业设备机柜散热、小型通风装置、空气循环系统、特种风冷机组的动力端部件，区别于无护圈的开式螺旋桨，外圈护环的设计首先解决了叶尖扰流的问题，运行时叶尖不会和周边静止结构产生剐蹭风险，同时能约束叶尖处的气流径向逃逸，提升轴向送风的效率，降低运行时的气动噪声。从结构设计逻辑来看，六片叶片采用等夹角周向均布，相比三叶、四叶结构，同等转速下可以输出更均匀的风压，气流脉动更小，不会出现明显的送风间歇感，叶片的翼型采用大扭转角渐变设计，从叶根到叶尖的弦长、安装角逐步过渡，叶根位置厚度更大，保证和轮毂连接的结构强度，承受旋转时的离心载荷与气动弯矩，叶尖位置厚度收薄，降低旋转时的空气阻力，匹配外圈护环的内径间隙控制在合理装配公差范围内，既保证转动时无干涉，也不会因间隙过大产生额外的气流泄漏。轮毂部分采用中心定位孔加周边连接位的结构，适配常规的电机输出轴安装，安装时需要保证轮毂端面和电机轴的垂直度，避免高速旋转时出现动平衡超差的问题，外圈护环采用等截面环形结构，和六片叶片的叶 tip 位置刚性连接，整体形成一个笼式转动体，自身的结构刚性远高于单片悬臂的叶片结构，运行时的叶片形变更小，长期运行不会出现叶片下垂、扫膛的问题。在实际选型适配时，需要注意该结构的安装边界尺寸，外圈护环的外径是整机安装的最大径向尺寸，轴向尺寸需要预留轮毂连接电机的装配空间，进风侧不能有紧贴的遮挡结构，避免进气不畅导致负载升高、风量下降，叶片的曲面设计经过气动优化，在额定转速区间内可以稳定输出连续轴向气流，不会产生明显的涡流区，适合对送风均匀性、运行噪声有一定要求的通风场景，建模时叶片的曲面过渡需要保证G2连续，避免曲面折角导致的应力集中与气动噪声放大，动平衡校正时需要兼顾叶片与外圈护环的整体配重，保证高速旋转时的振动值控制在允许范围内。
