差速器齿轮箱传动总成结构设计

　　差速器齿轮箱作为动力分流与转速差补偿的核心传动部件，广泛布置在轮式行走设备、小型运载底盘、低速重载传动工位以及需要两侧输出轴存在转速差的机械系统中。在实际装车或装机场景里，这类部件承担着把输入端扭矩分配到两侧输出轴的作用，当设备转弯、两侧附着条件不一致或者负载存在偏差时，齿轮箱内部的星形齿轮可以围绕主轴产生相对转动，从而让两侧输出轴以不同角速度运转，避免轮胎、履带或者从动轮出现滑磨、扭扯甚至轴系过载的问题。

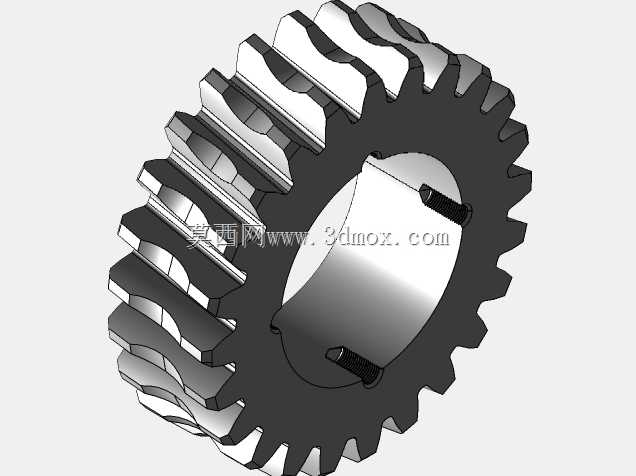

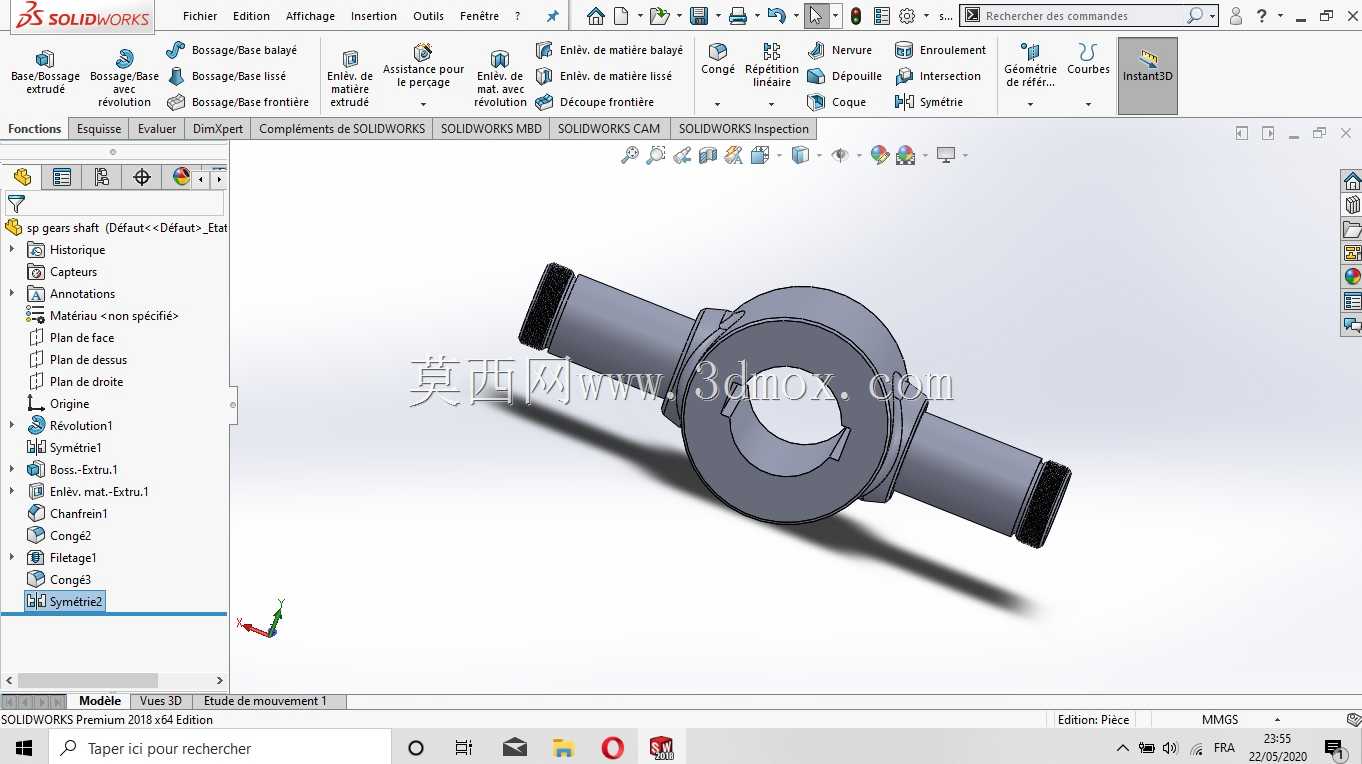

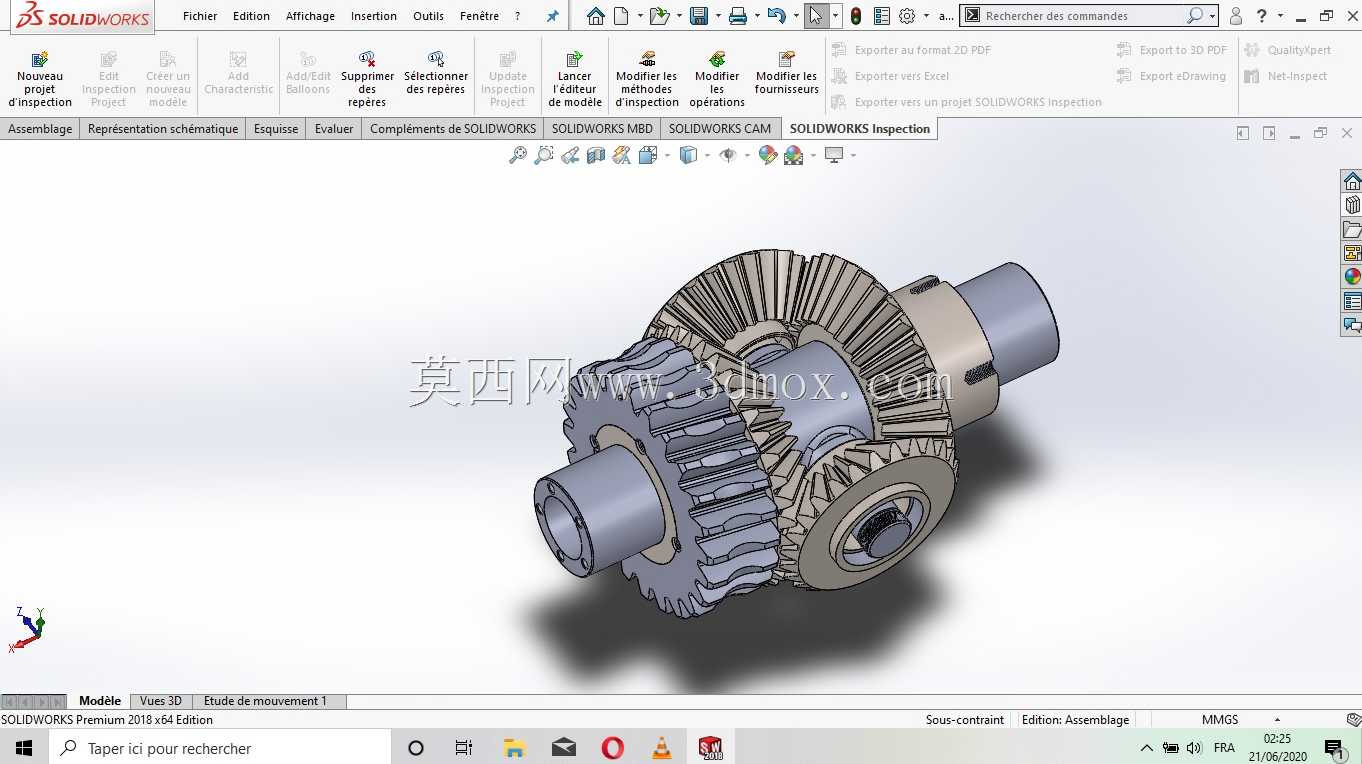

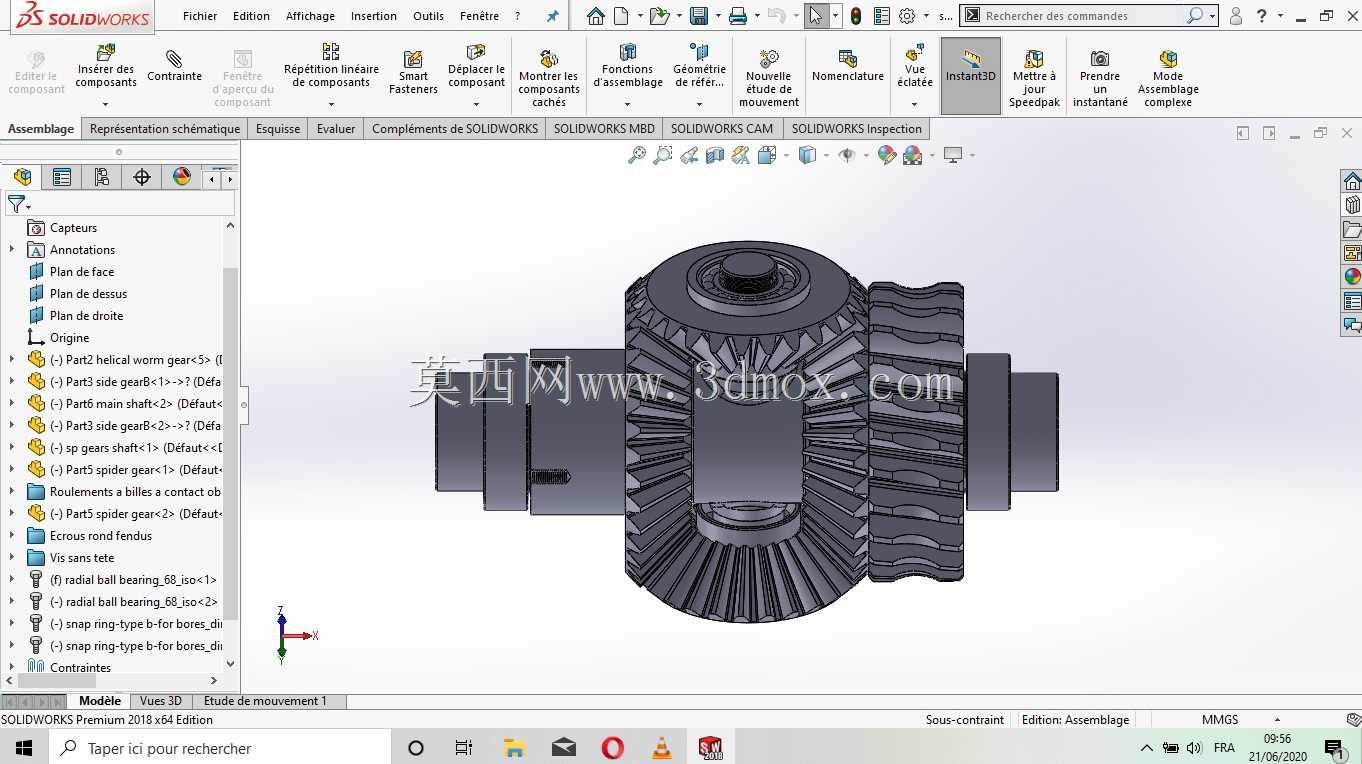

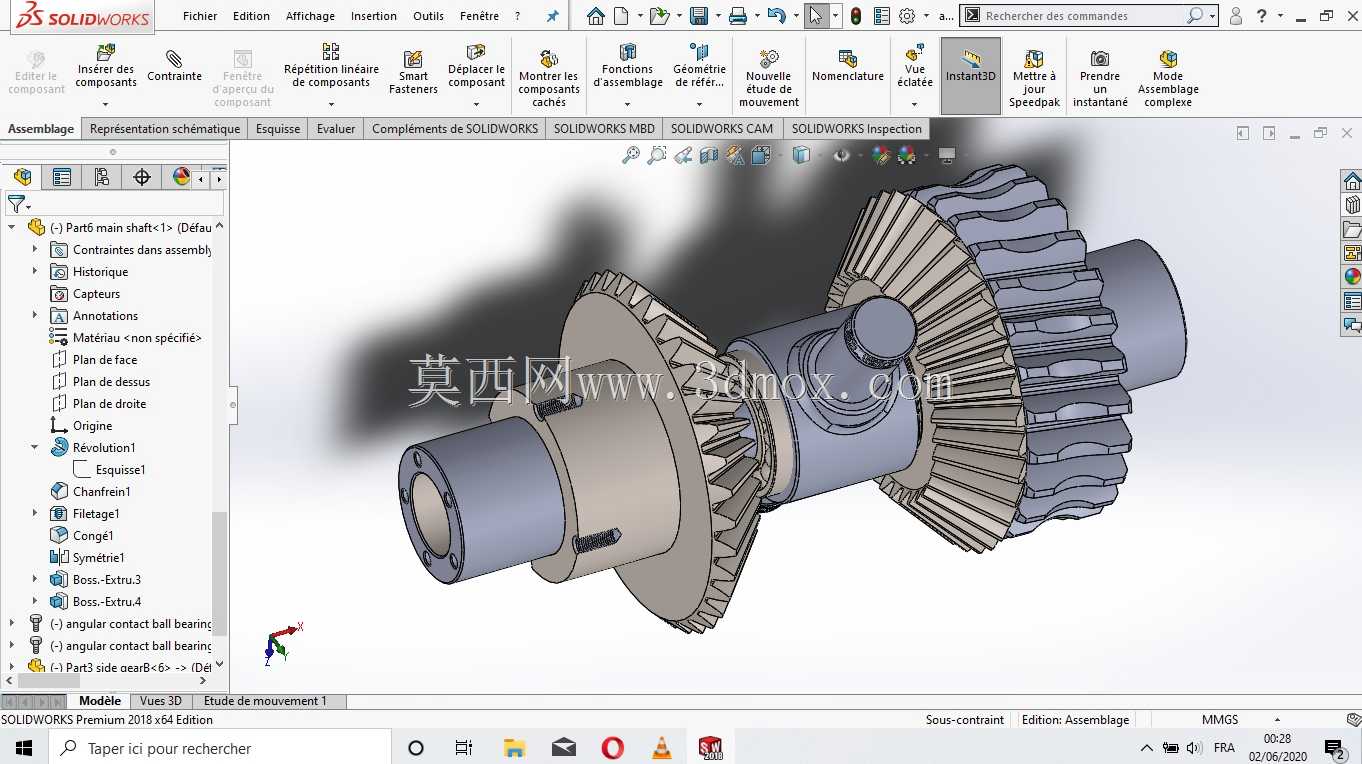

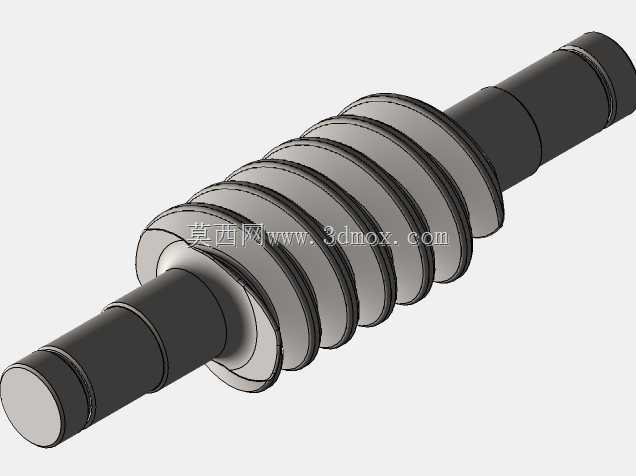

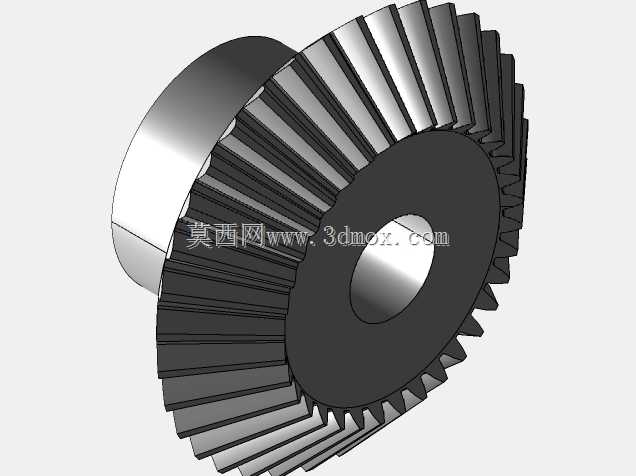

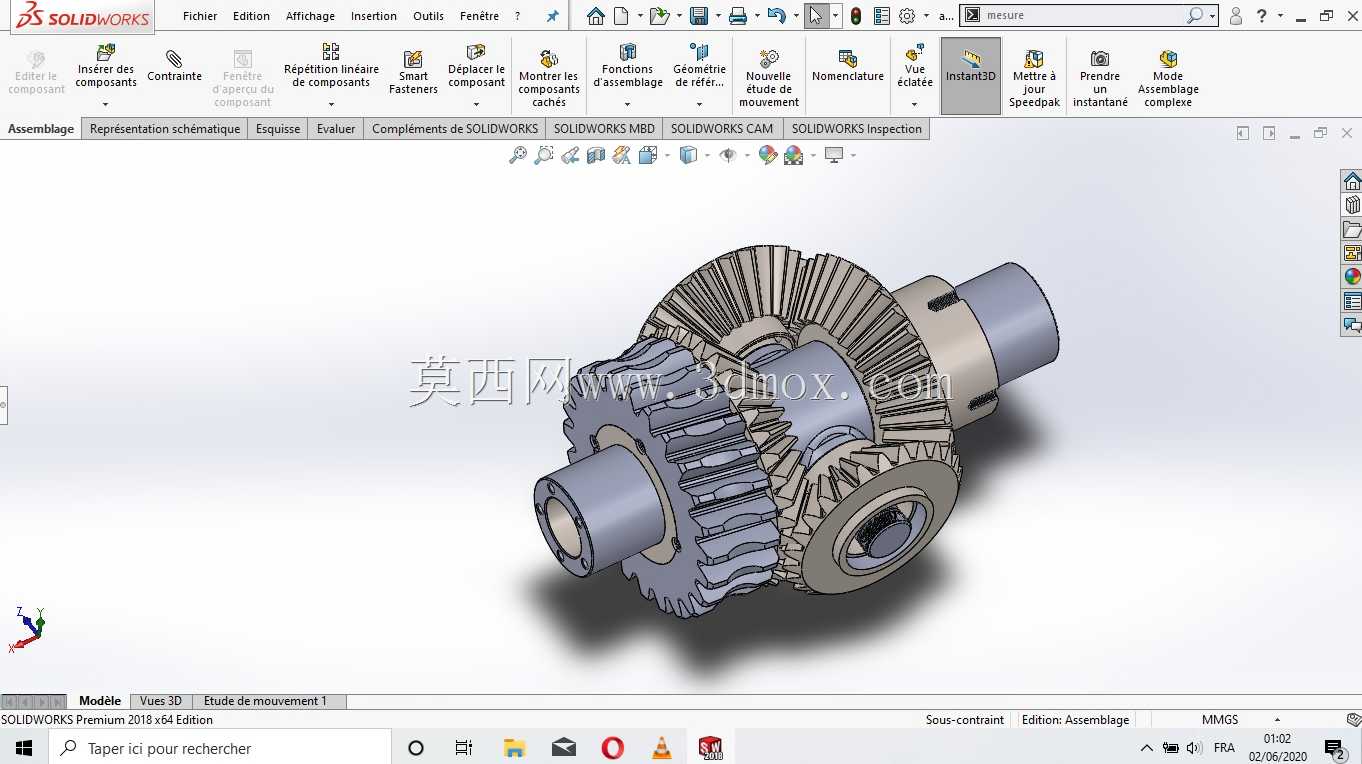

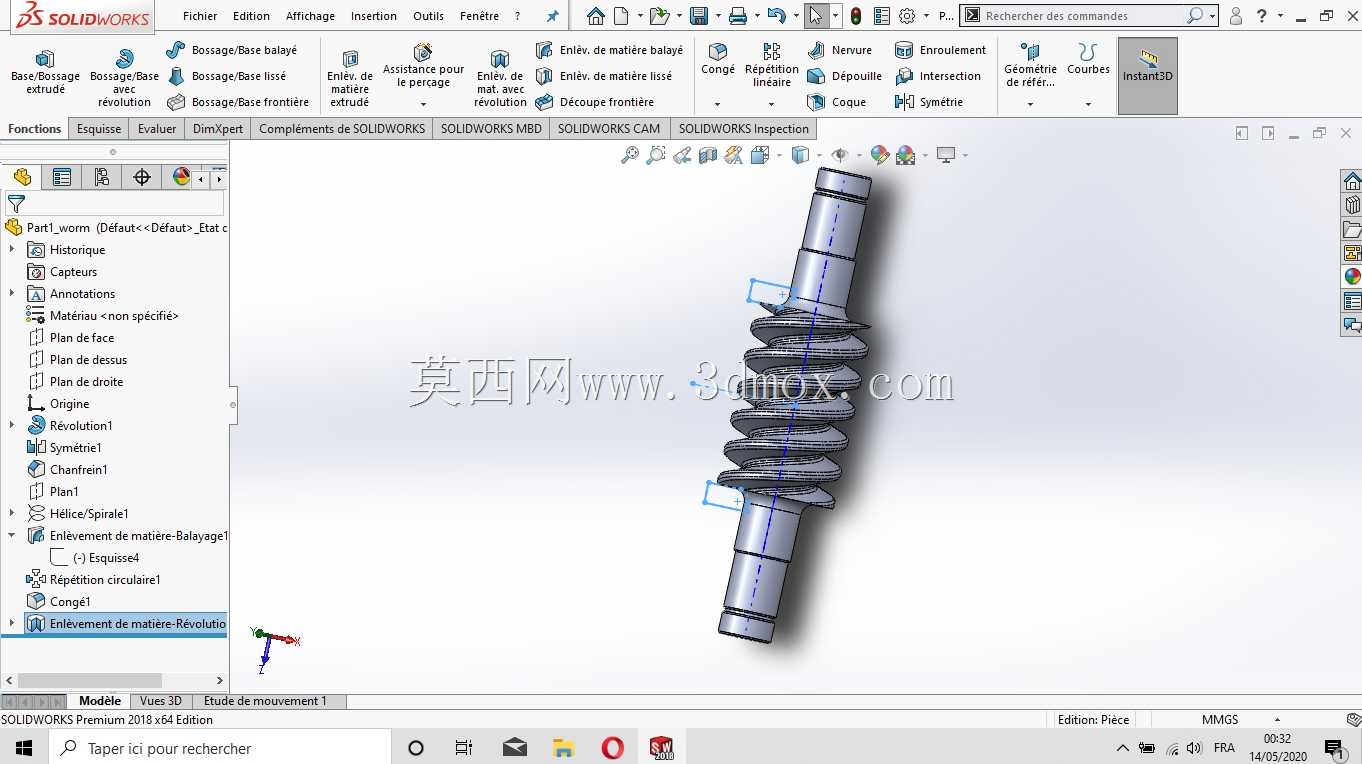

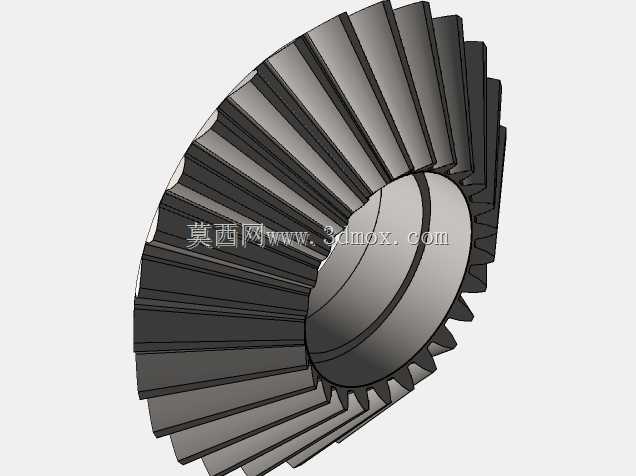

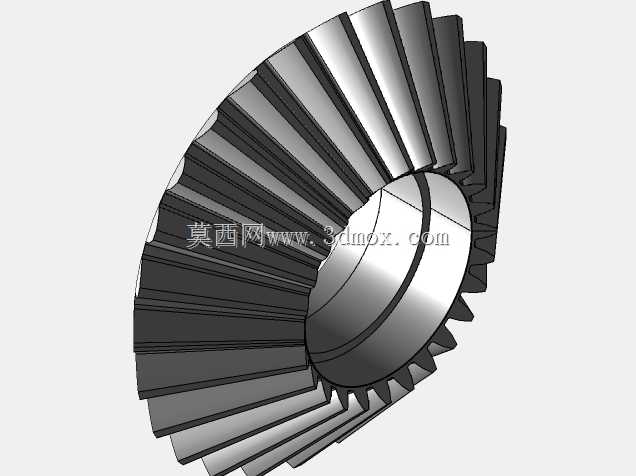

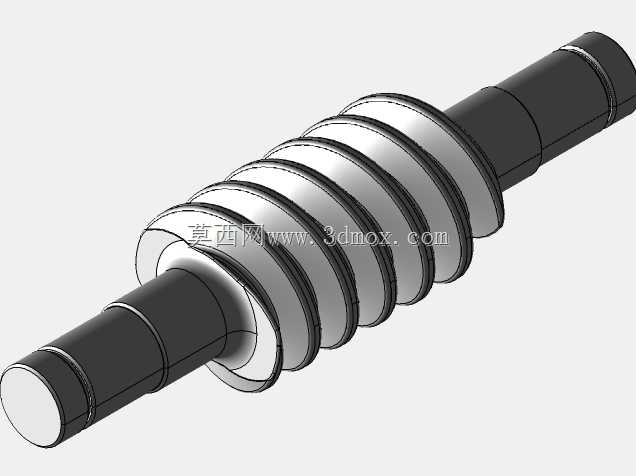

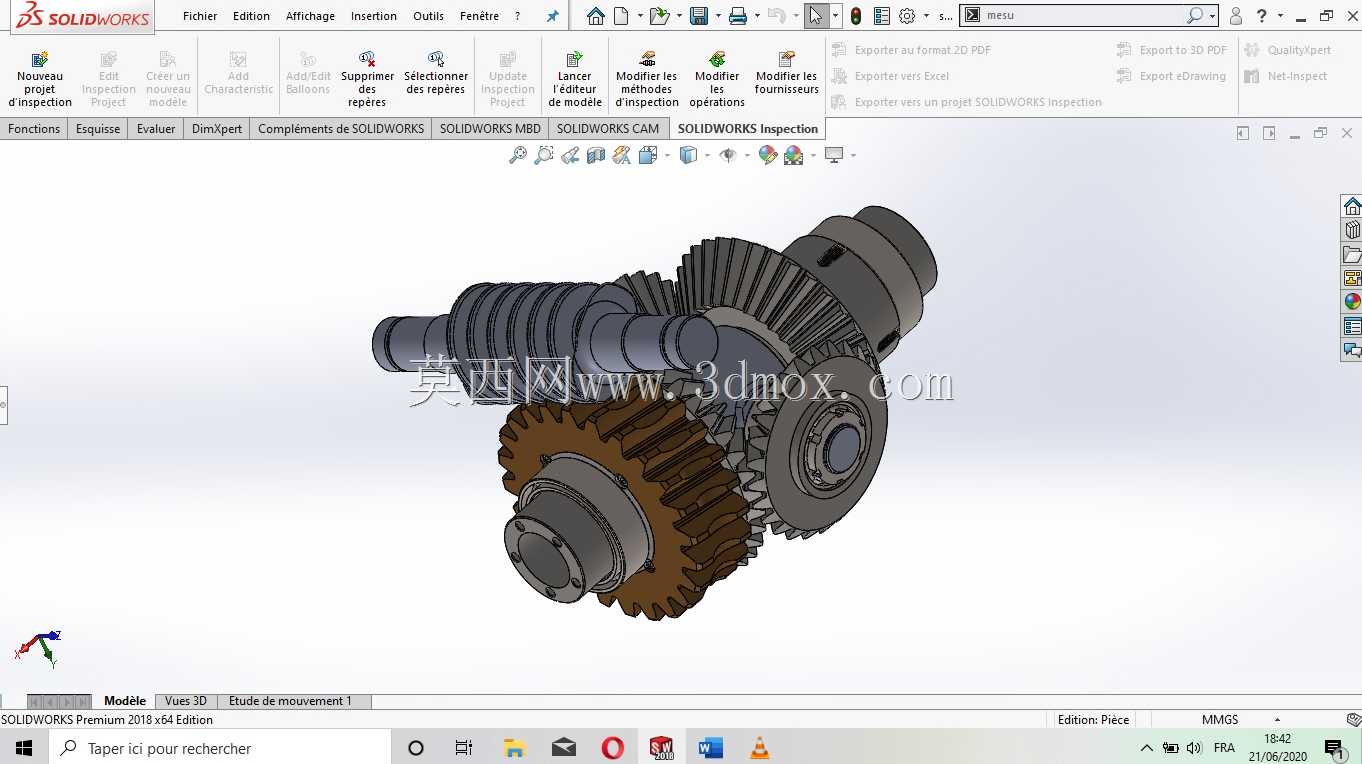

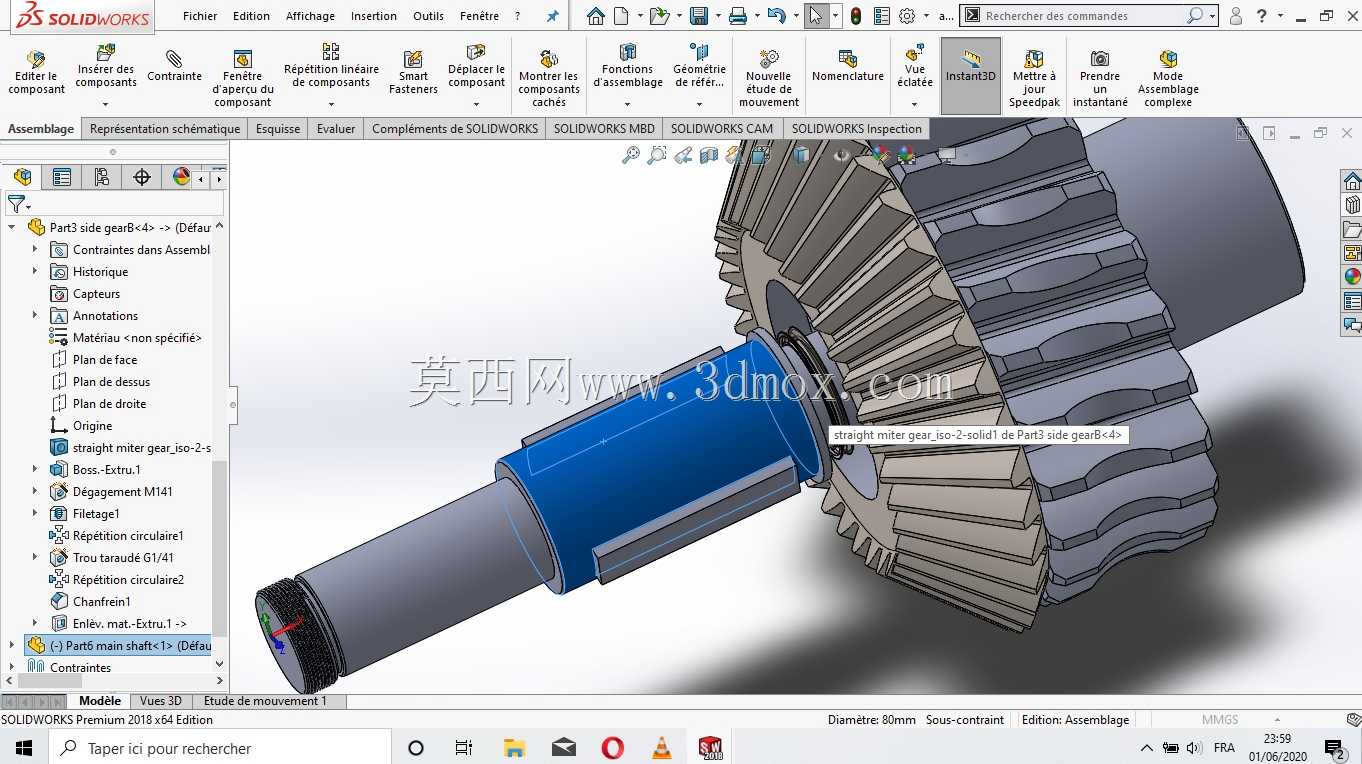

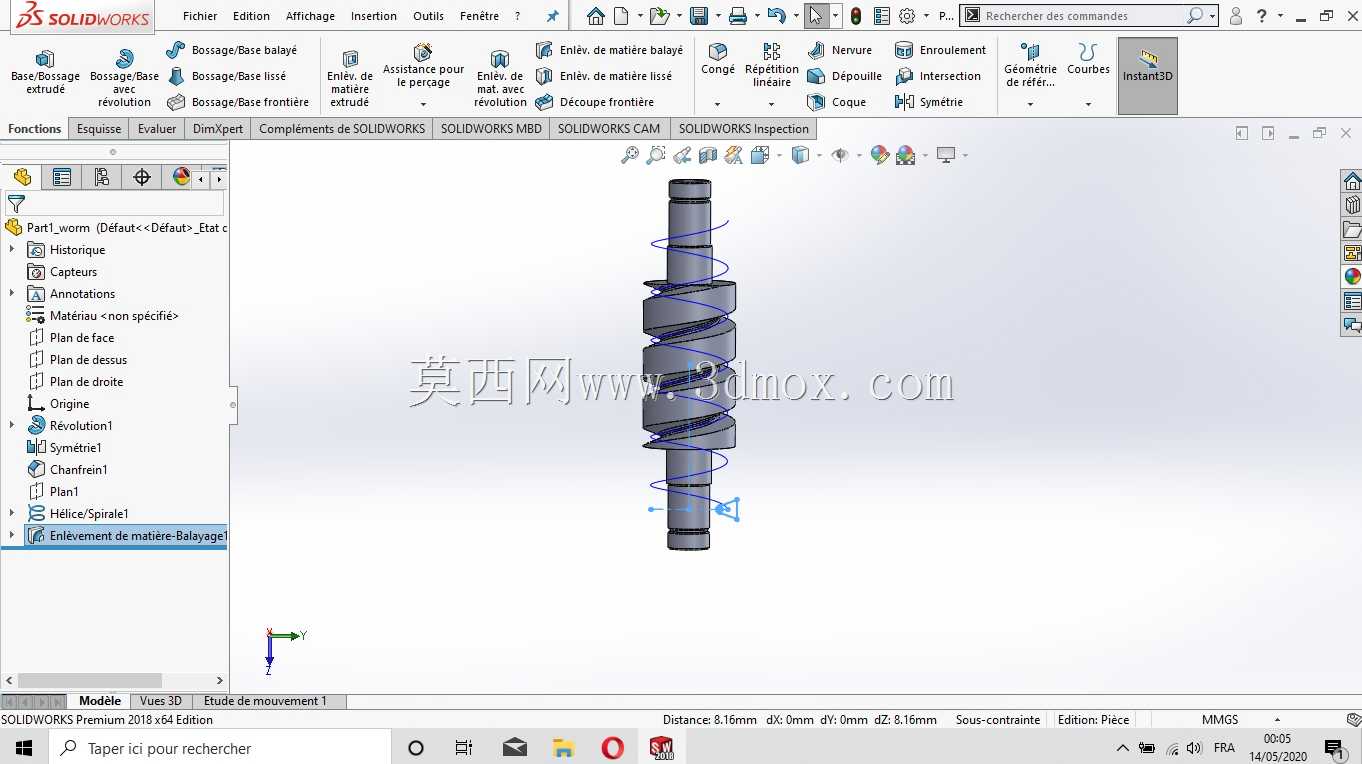

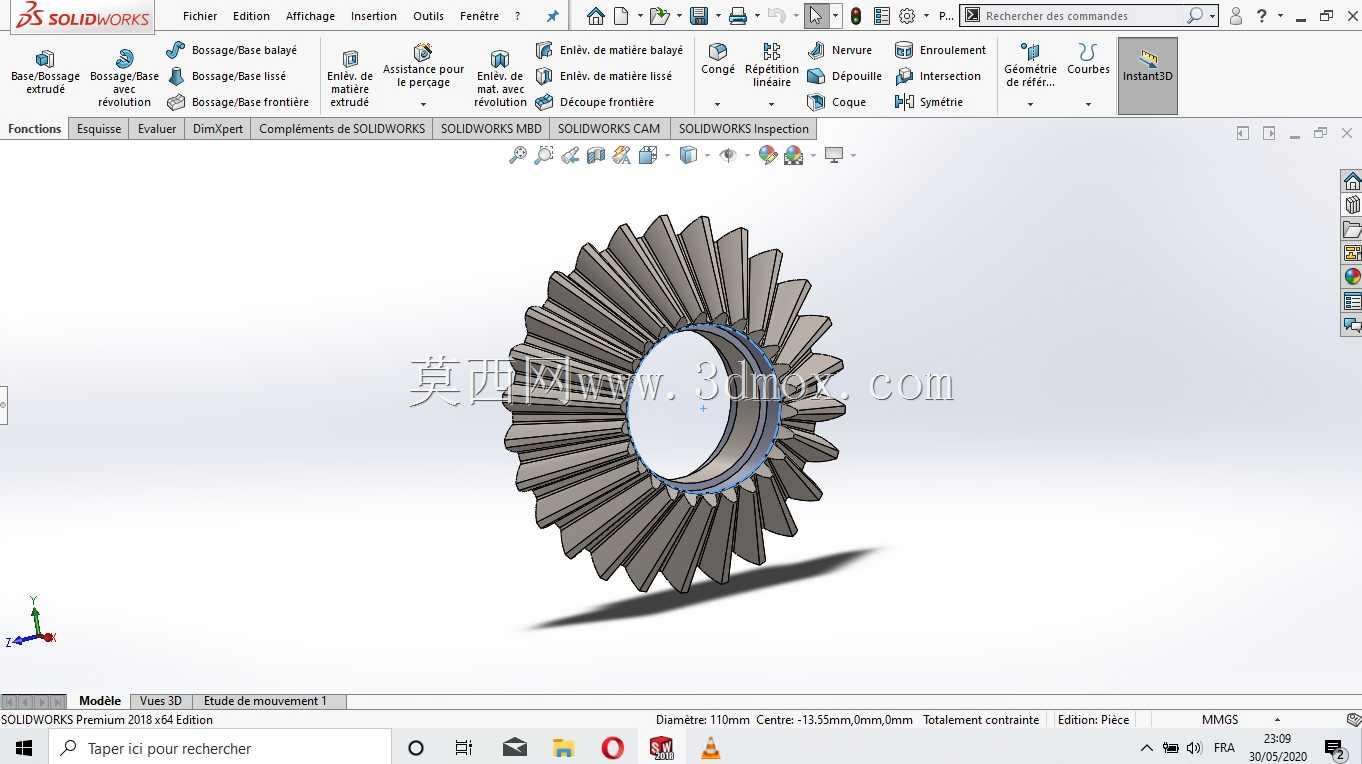

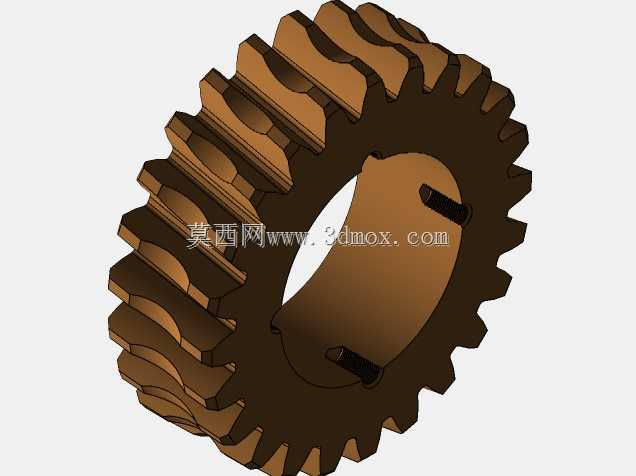

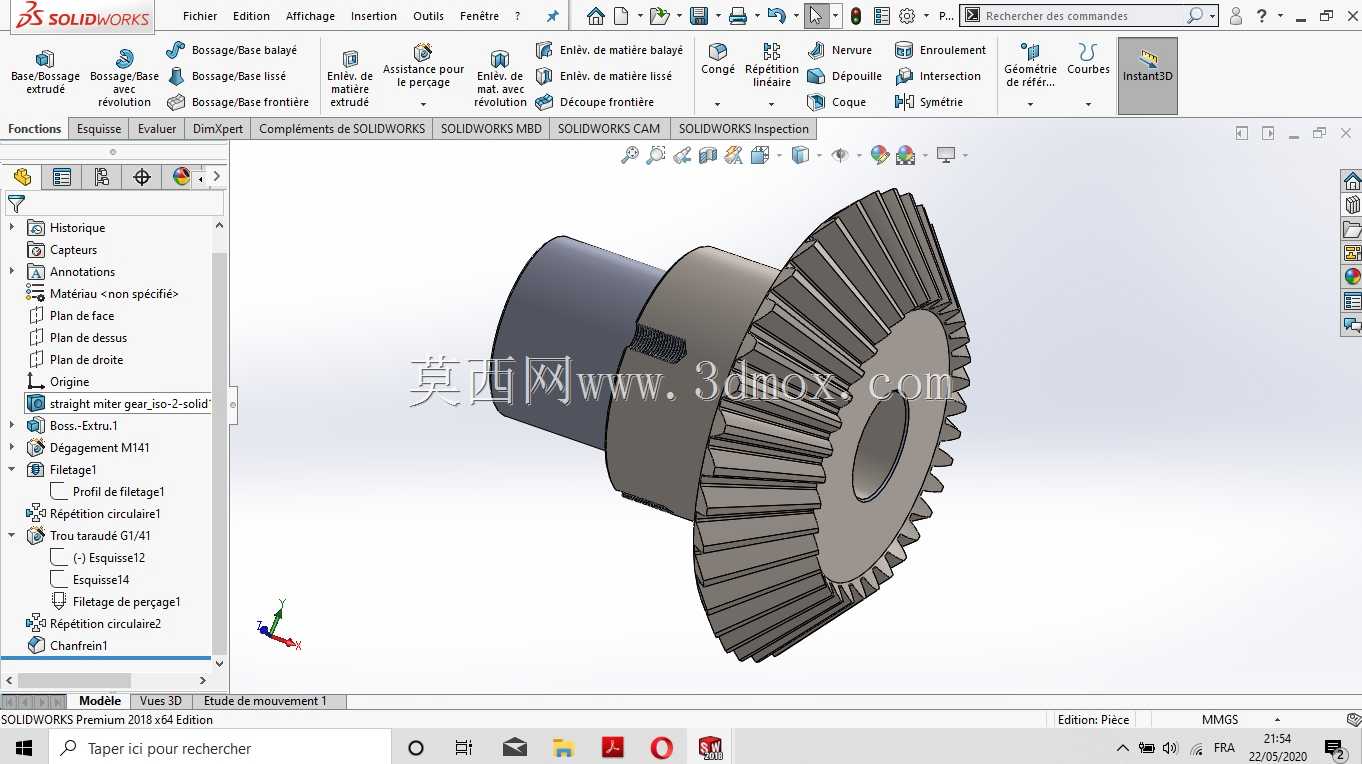

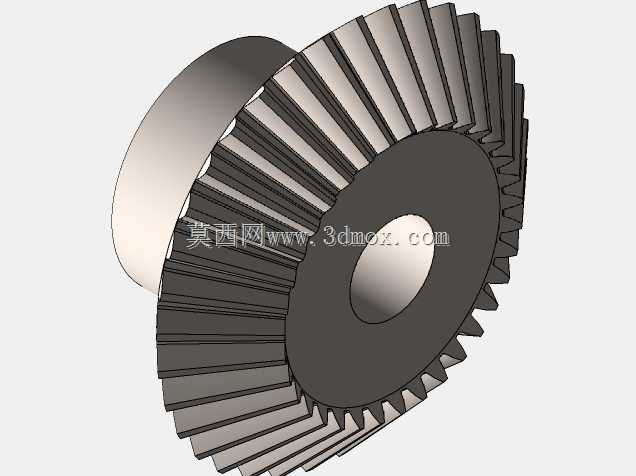

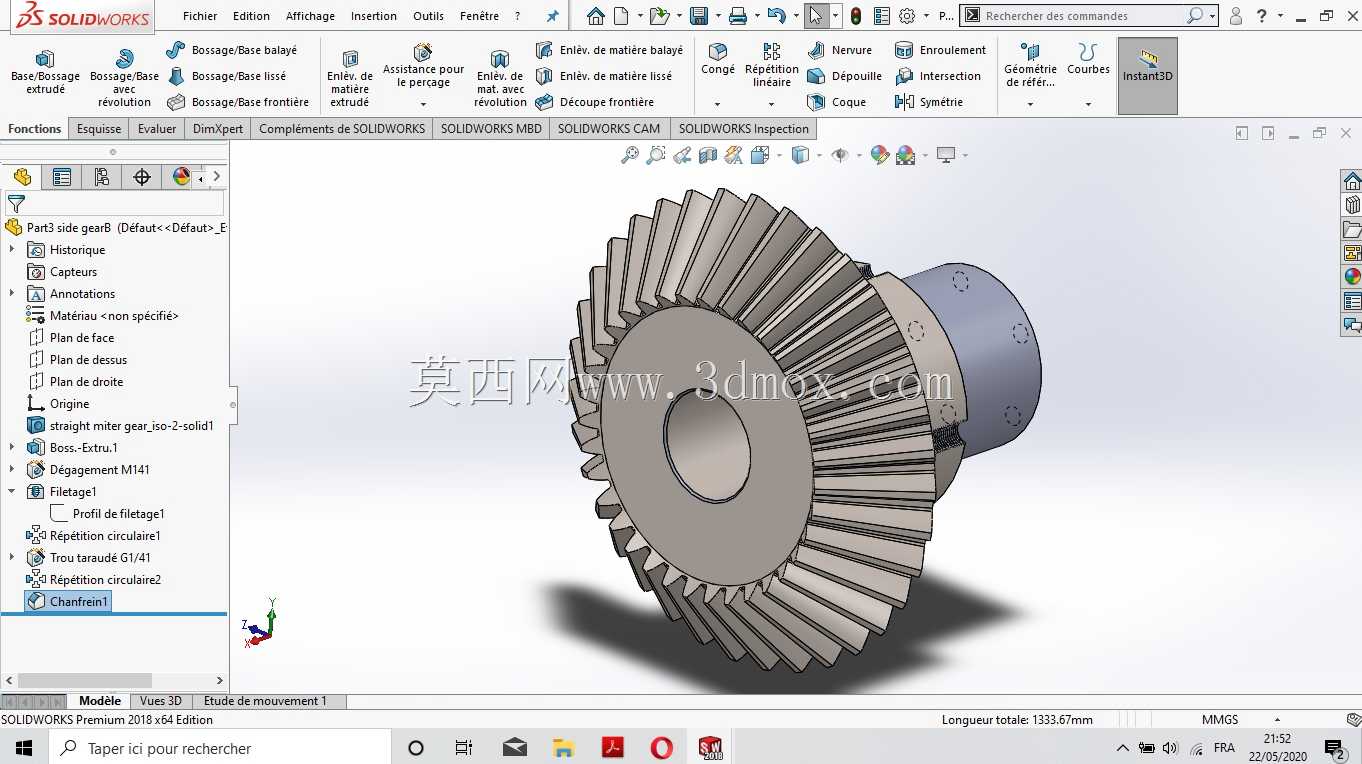

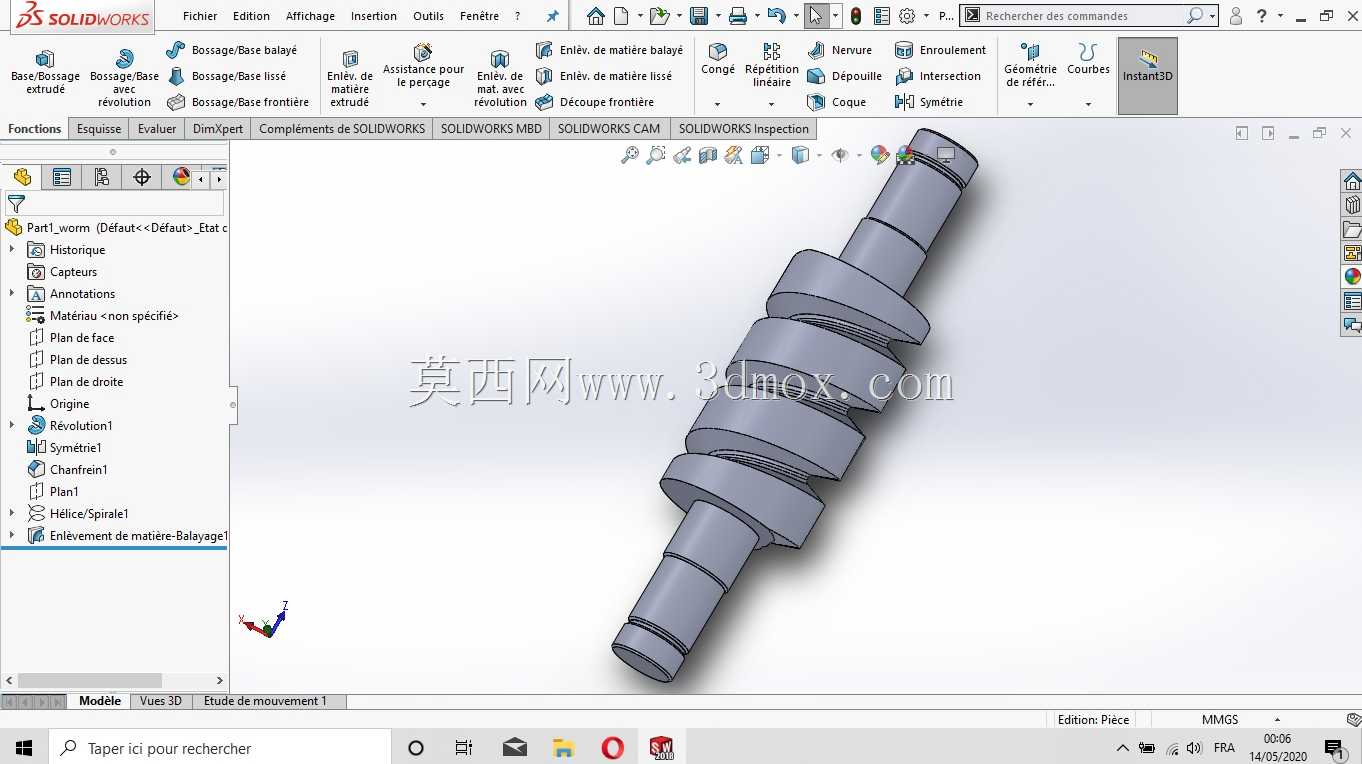

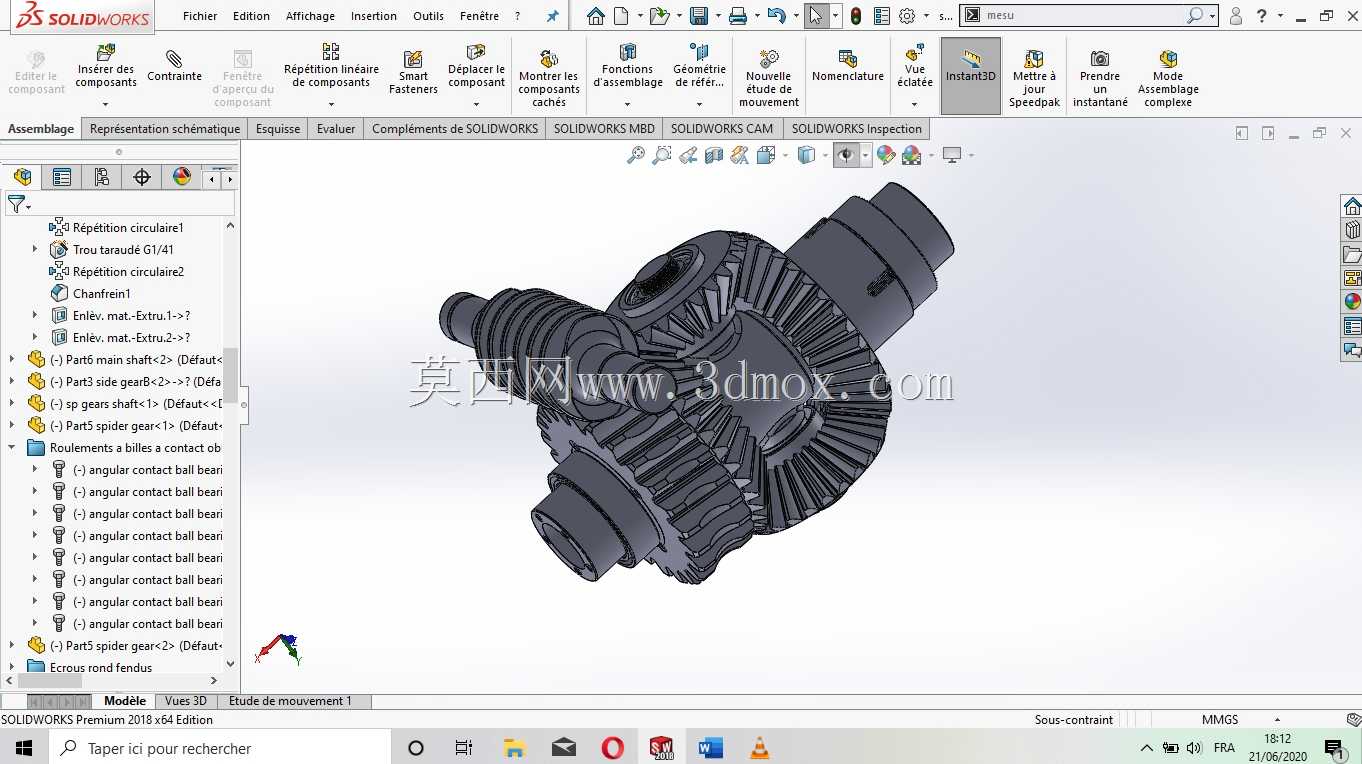

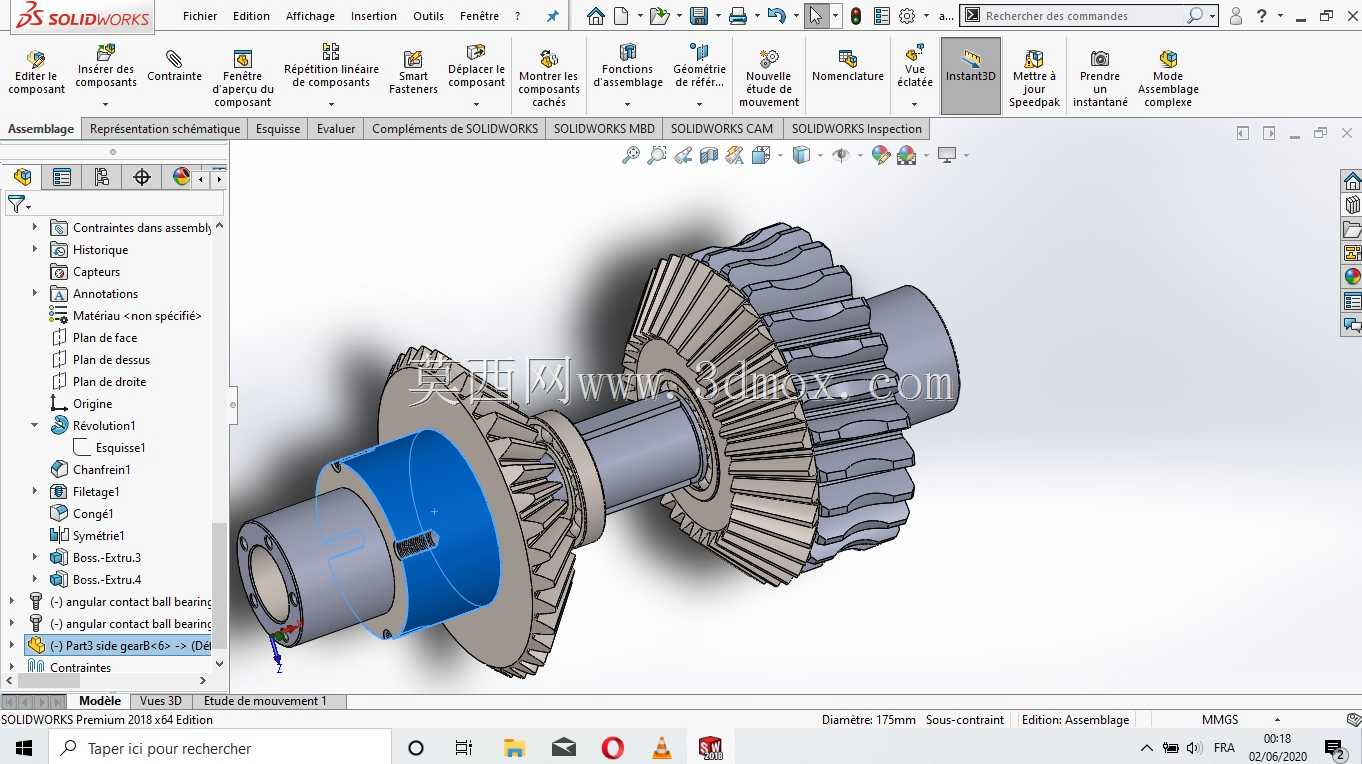

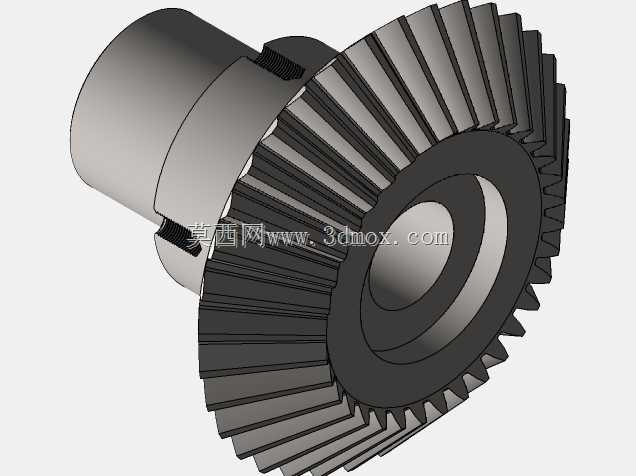

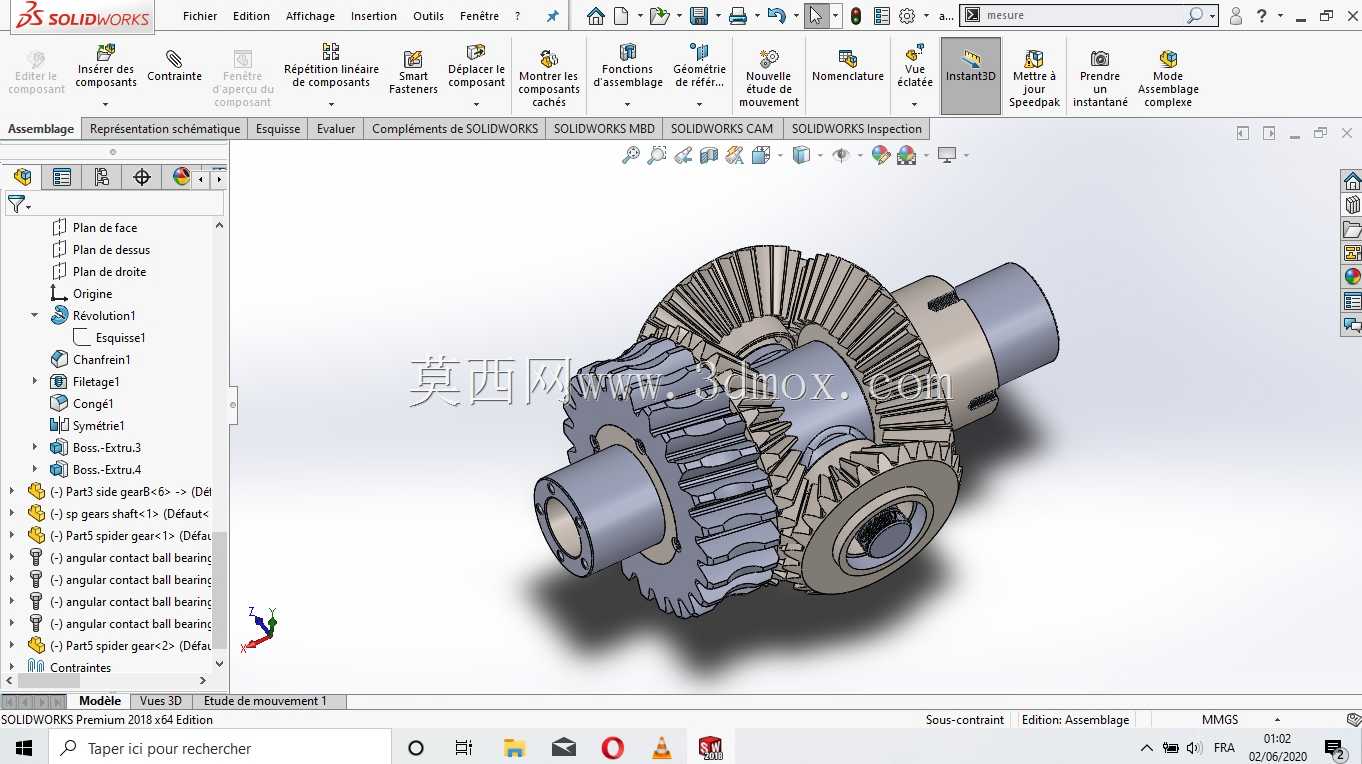

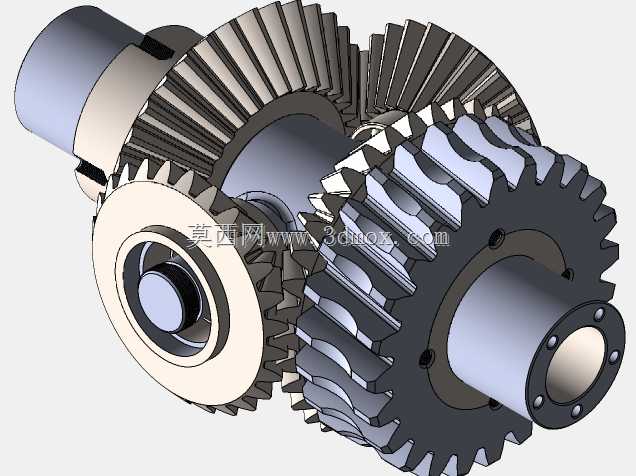

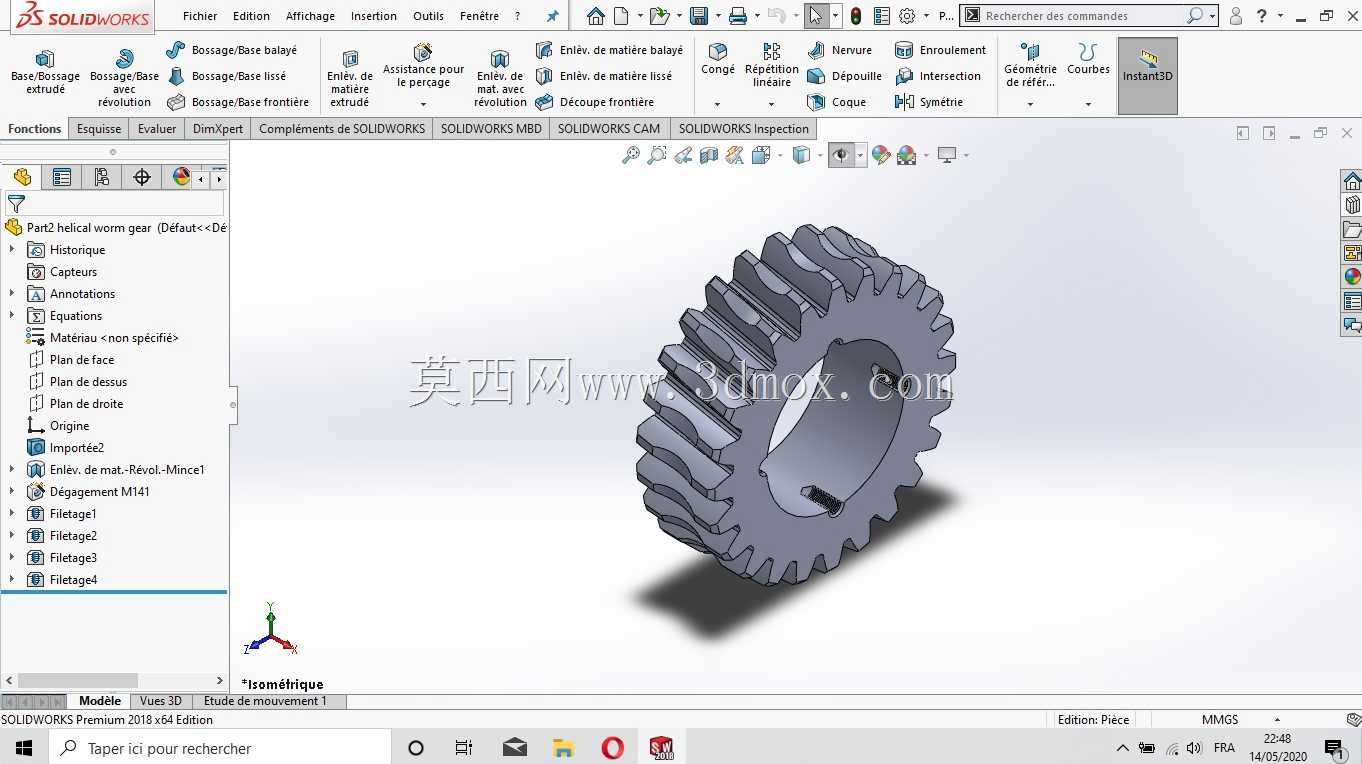

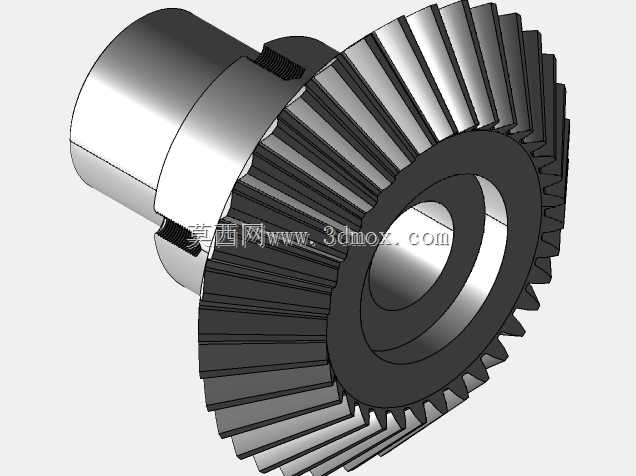

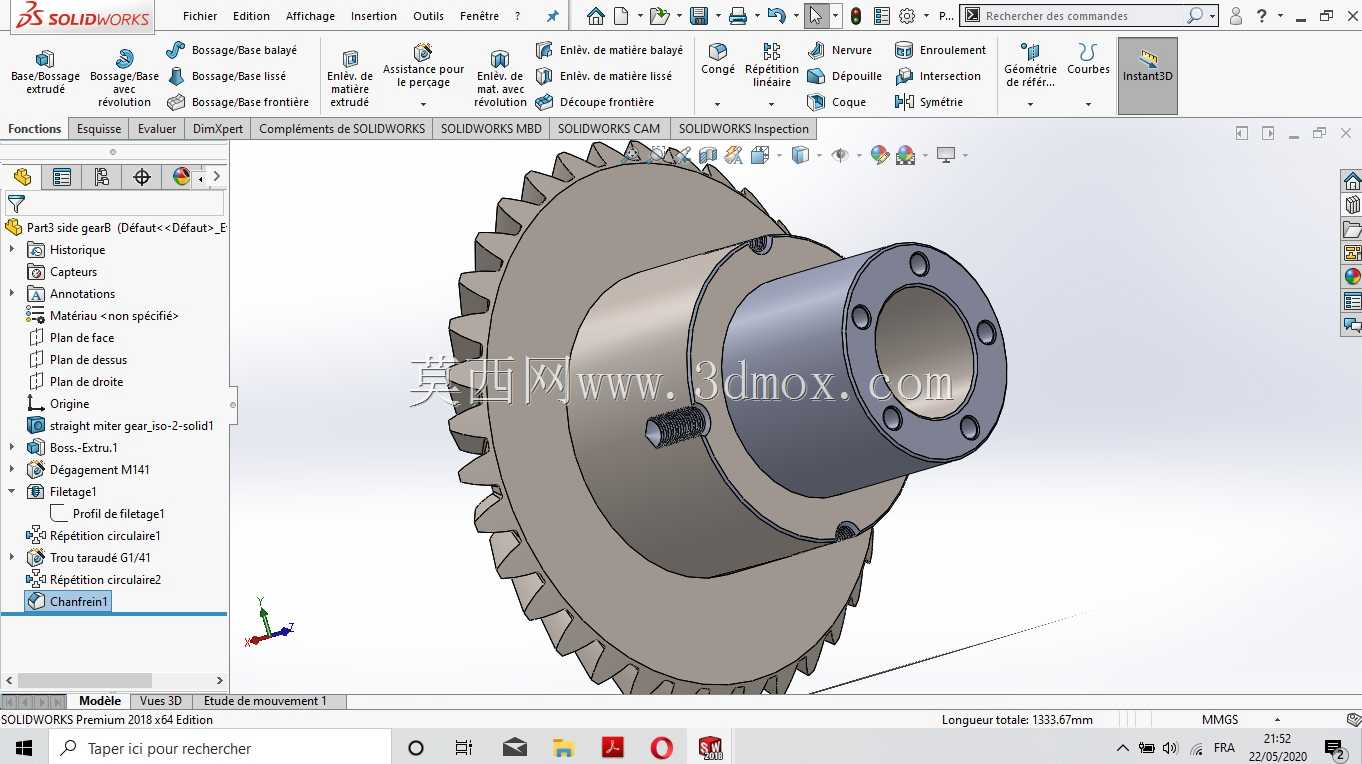

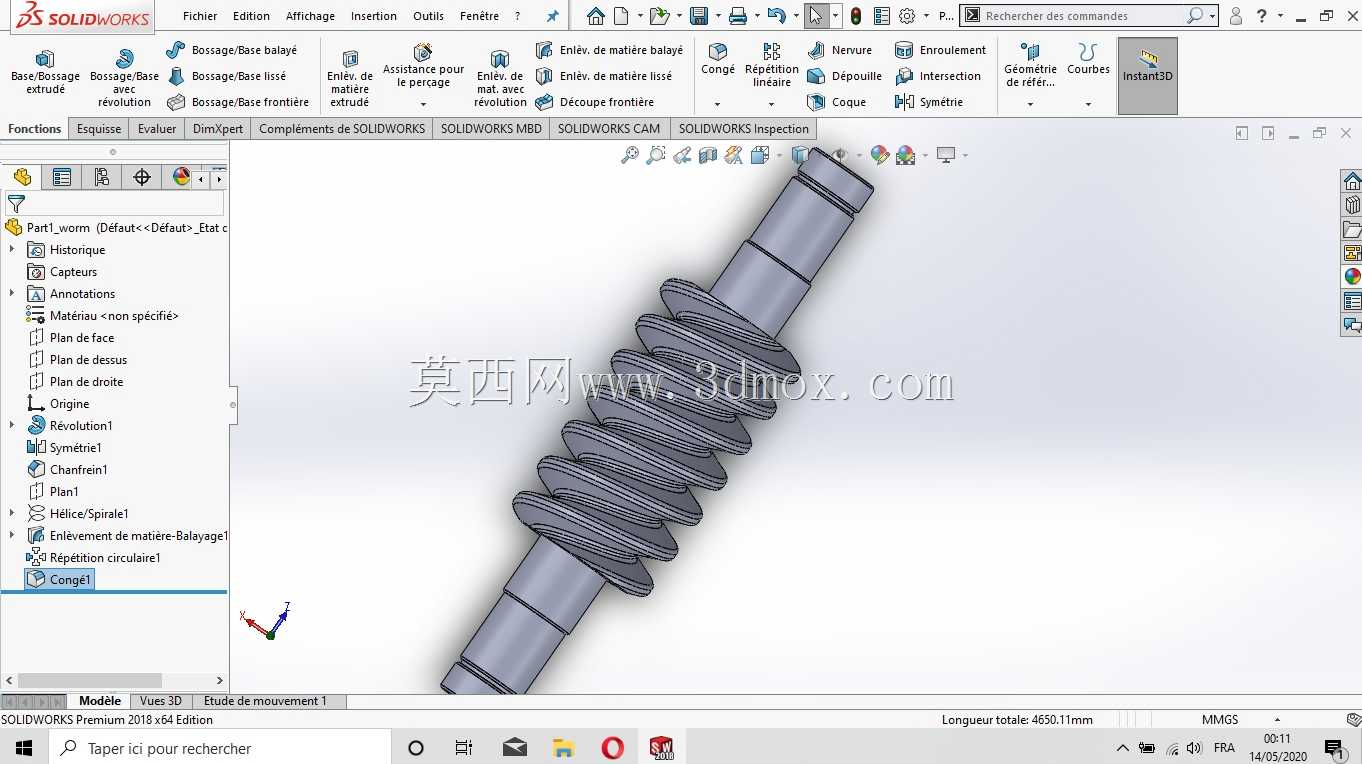

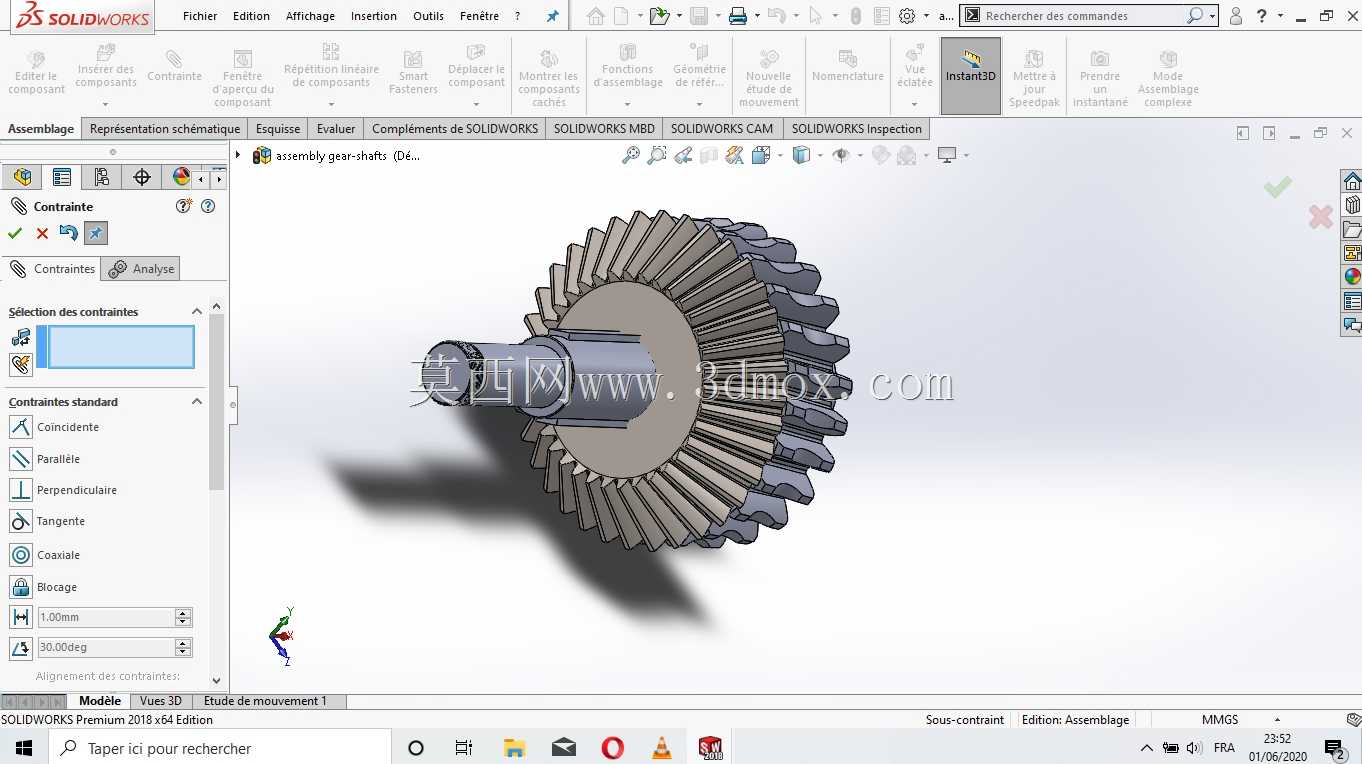

　　从结构组成来看，这套传动总成整合了蜗轮蜗杆侧齿轮、星形齿轮、星形齿轮轴、主轴卡环以及多组径向滚珠轴承。蜗杆副的引入适合大减速比、低转速、高扭矩的传递需求，啮合过程中多齿同时接触，冲击载荷下的运行平稳性优于单纯直齿分流结构；星形齿轮则布置在齿轮箱腔体内部，和两侧半轴齿轮形成行星式差速啮合关系，直行工况下各齿轮随壳体同步回转，转弯工况下星形齿轮产生自转，自动补偿两侧行程差。

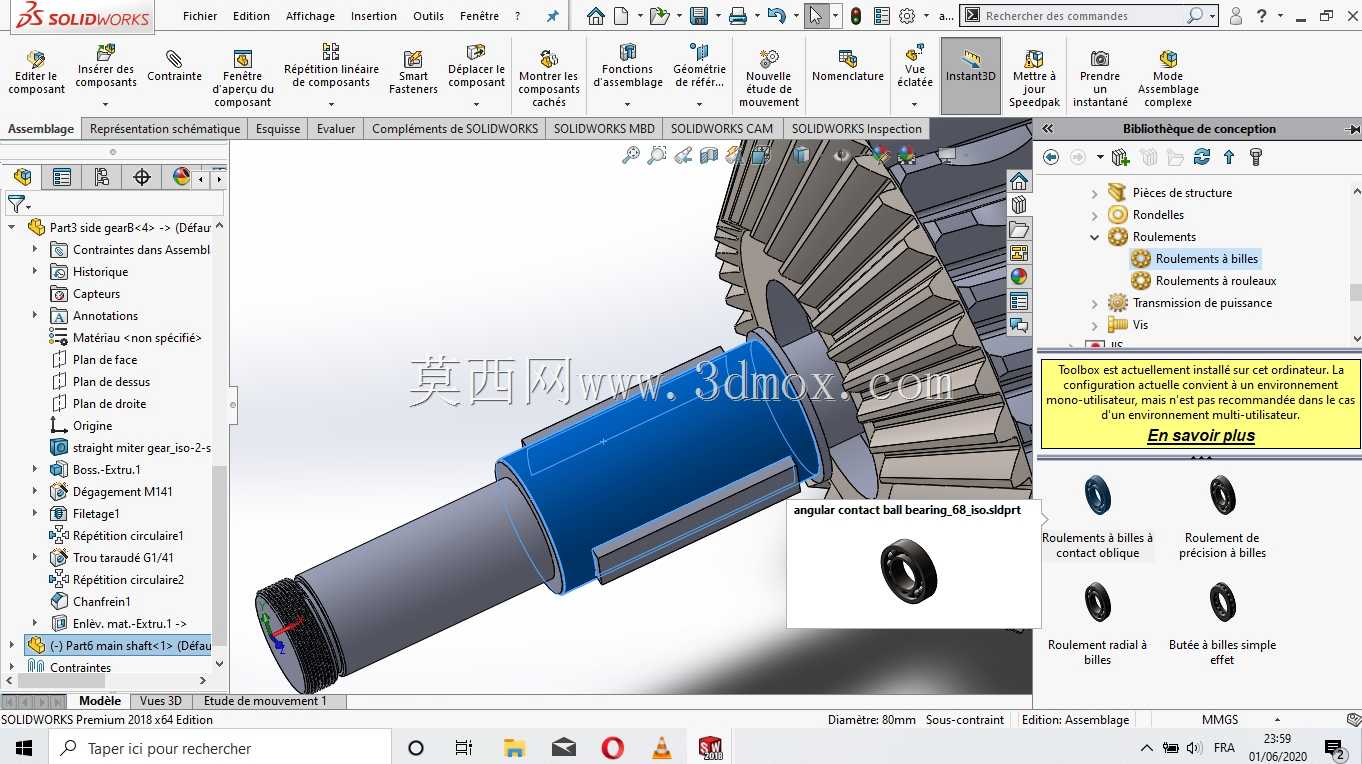

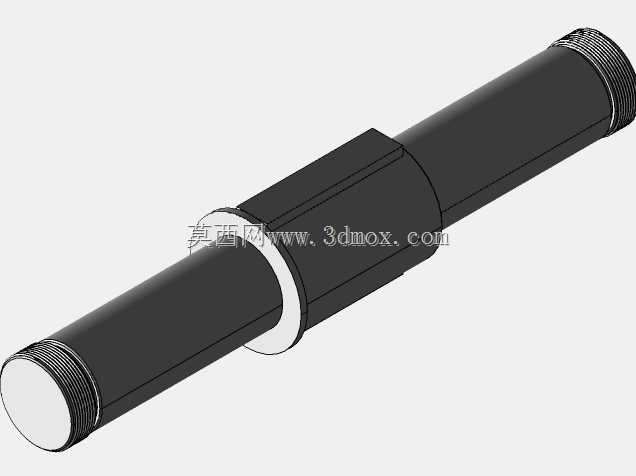

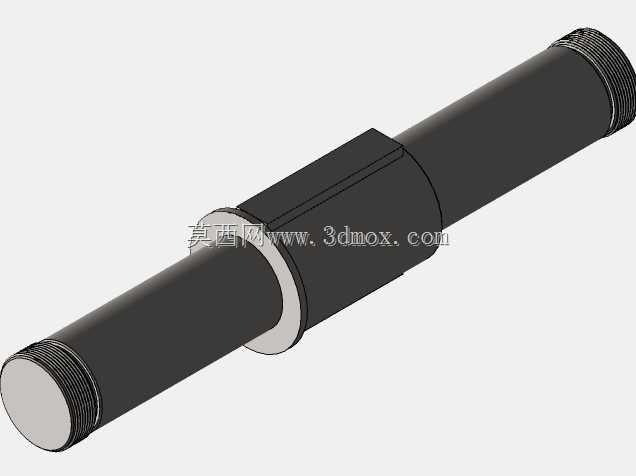

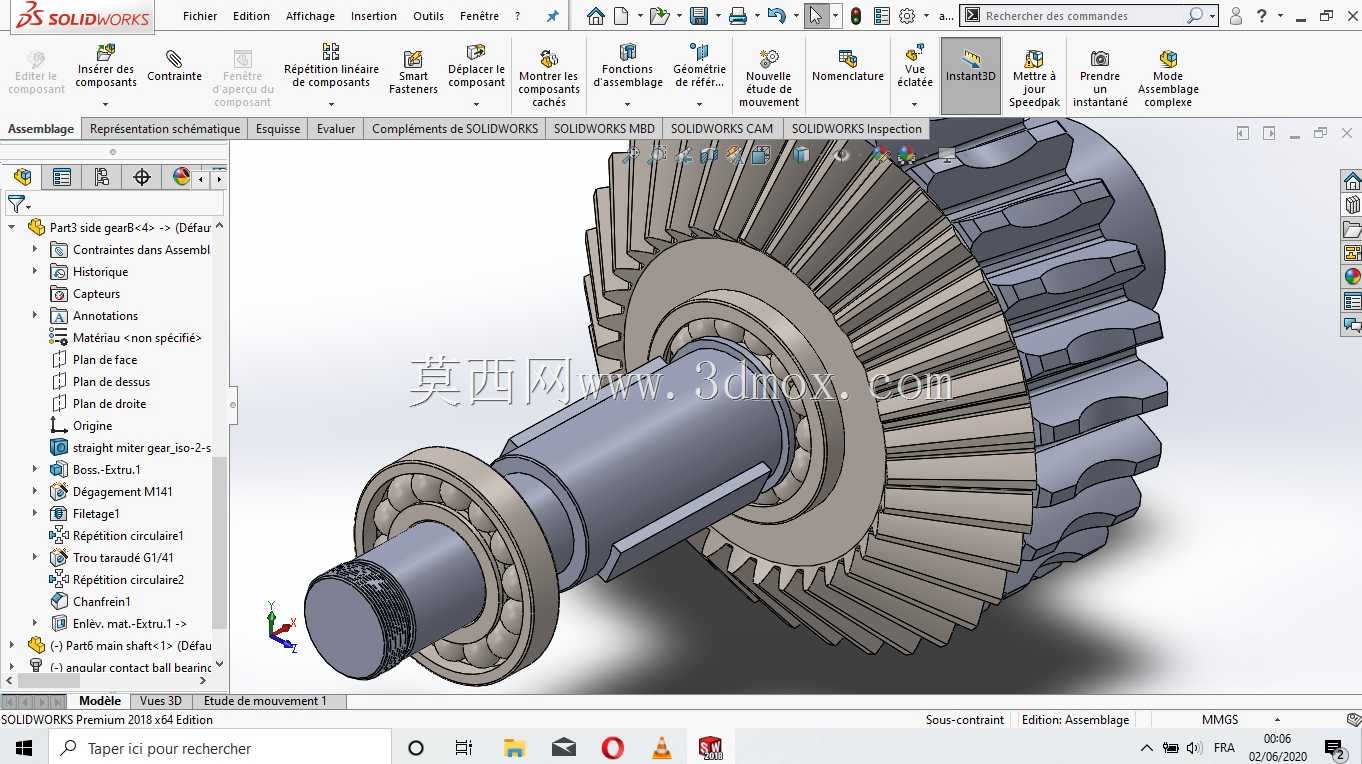

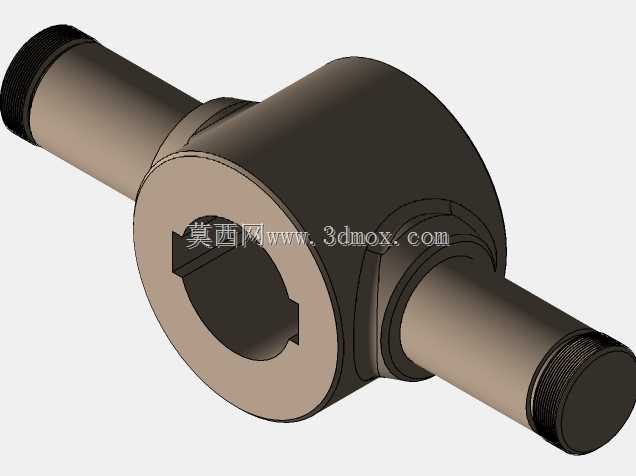

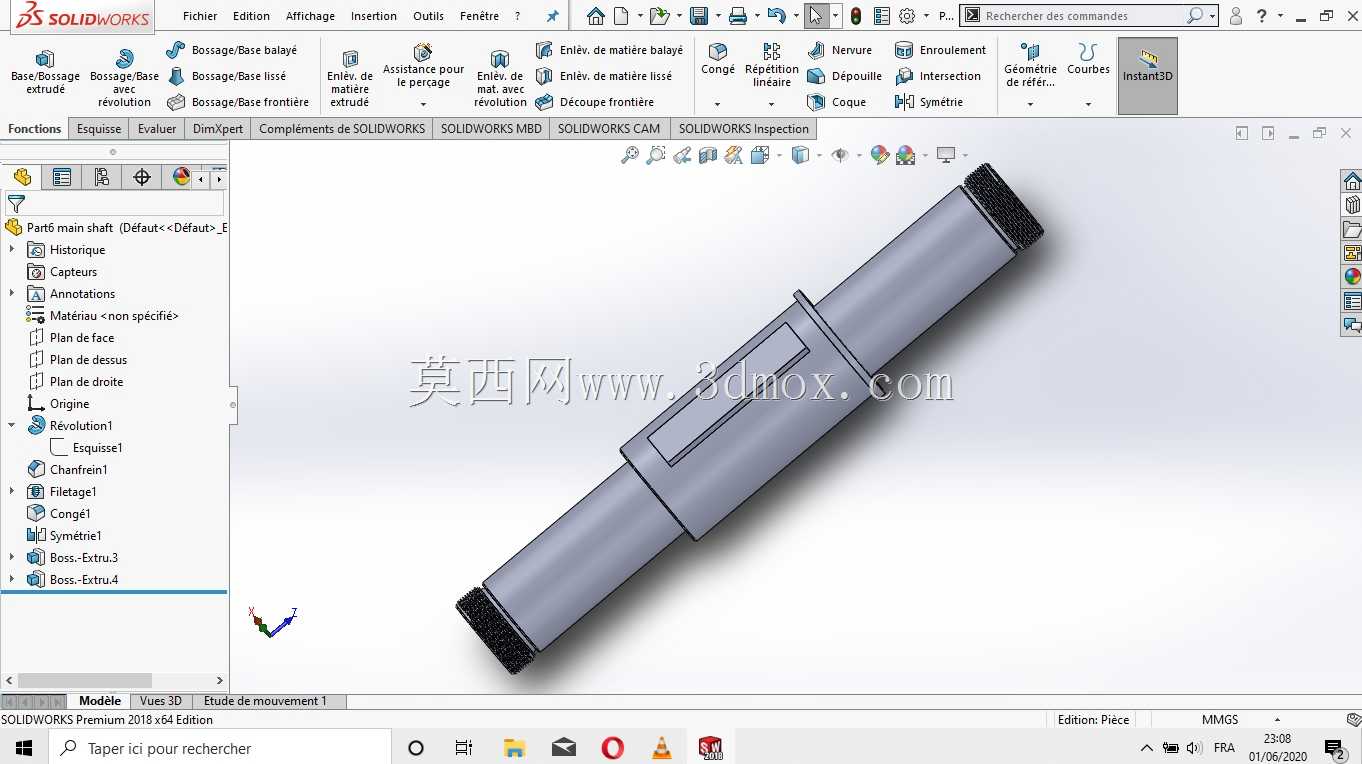

　　轴系设计上，两侧伸出的同轴输出轴承担扭矩向外传递的功能，轴端加工有滚花纹理，用于增强和外部连接套、轮毂或者联轴器之间的周向防滑能力；轴身与箱体之间配置径向滚珠轴承，轴承选型对应常用深沟球轴承系列，能够同时承受径向载荷和一定程度的双向轴向载荷。箱体中部开设的大直径中心孔用于穿装主轴或者对接输入侧构件，孔内键槽结构保证扭矩传递时的周向定位，卡环则嵌入轴颈对应环槽内，限制轴承内圈、齿轮以及衬套的轴向窜动，把轴系零件的轴向位置约束在设计公差范围内。

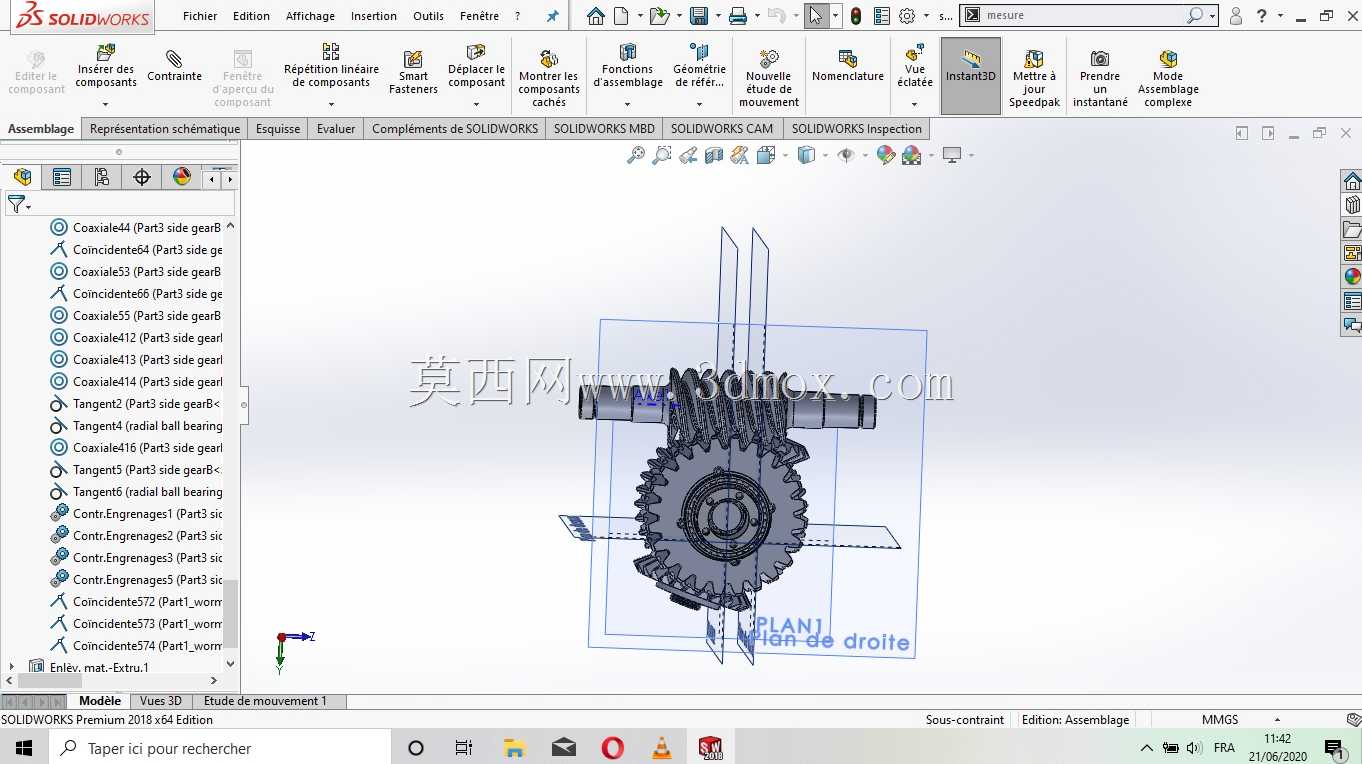

　　建模过程中需要重点处理啮合间隙与装配边界：蜗轮与蜗杆的中心距直接影响齿侧间隙，间隙过小会在热态运转时出现齿面卡滞，间隙过大则会造成换向冲击和噪声升高；星形齿轮和半轴齿轮的啮合印痕应落在齿面中部，装配时通过调整垫片厚度控制齿侧间隙；轴承与轴颈采用过渡配合，轴承外圈与箱体轴承孔采用基孔制定位，既保证回转精度，又便于压装和后期检修拆卸。

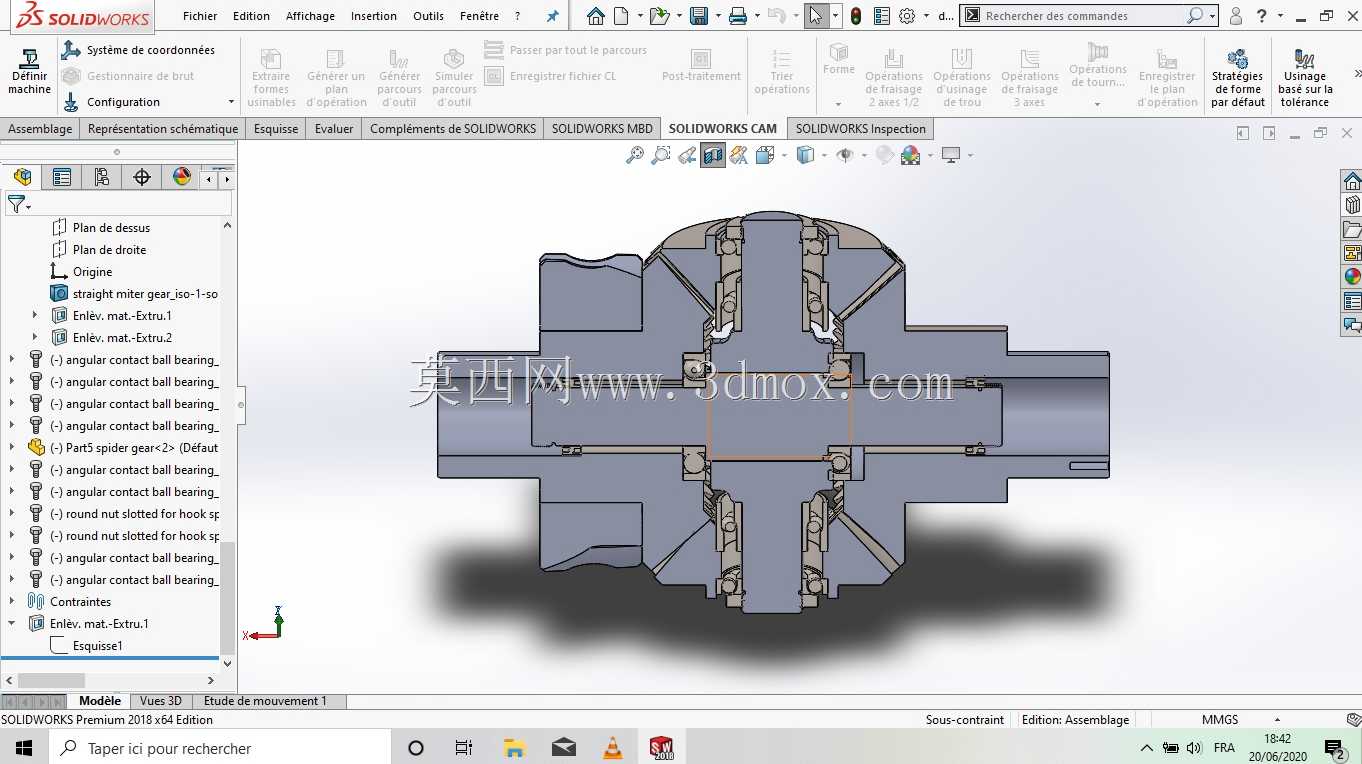

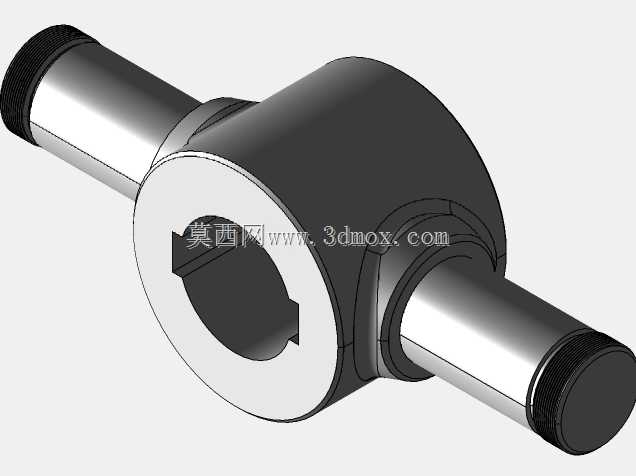

　　外形与安装边界方面，齿轮箱主体为近似圆柱腔体结构，两侧输出轴沿同一轴线对称伸出，轴端外圆、滚花段长度、轴承安装位轴径以及箱体最大外径构成主要包络尺寸。设备布置时需要在箱体径向预留足够空间，避免腔体和车架纵梁、悬架摆臂或者防护外壳发生干涉；轴向方向要保证输出轴伸出长度能够匹配轮毂连接尺寸，同时留出轴承端盖、密封件以及锁紧螺母的安装位置。箱体下部和周边应预留润滑油加注与放油空间，蜗轮蜗杆副和差速齿轮在工作时依靠油液飞溅润滑，壳体内部型腔要保证润滑油能够顺利回流到啮合区，防止高速或倾斜工况下出现局部齿面干摩擦。

　　实际工程应用中，这类齿轮箱还要考虑密封和散热：输出轴穿过箱体的位置设置油封，防止润滑油外泄并阻挡外部泥沙、粉尘进入腔体；箱体外表可根据载荷情况增设加强筋，既提升刚性，也增大散热面积。轴端开槽圆螺母用于锁紧轴承组件，配合止动垫圈可以防止设备振动导致螺母松脱；内六角固定螺钉则用于箱体合盖、轴承压板以及附属盖板的连接，螺钉规格和拧紧力矩需要按照轴系载荷等级匹配。

　　在结构校核层面，需要关注齿轮齿根弯曲强度和齿面接触强度，蜗杆轴还要验算刚度，避免受载后挠曲变形破坏正常啮合；差速器壳体在峰值扭矩工况下承受齿轮撑开力，壳体壁厚和轴承孔支撑跨度要经过有限元复核，防止孔位变形导致轴承偏磨。整体结构在满足差速功能的同时，通过标准轴承、标准紧固件和典型密封件的选用，降低了加工制造和维护替换成本，适合小型行走机械、实验台架以及低速传动设备的动力分配场景。
