多功能集成式手动折弯钣金加工设备

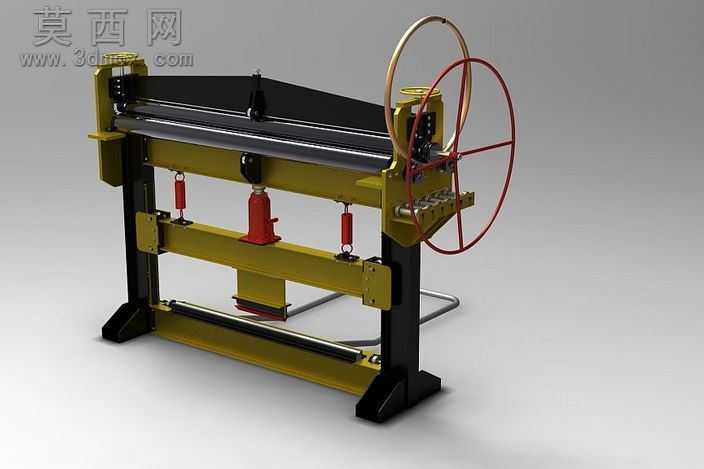

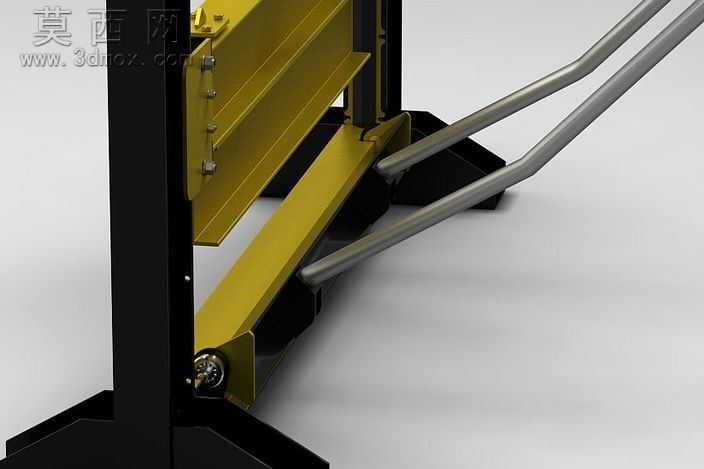

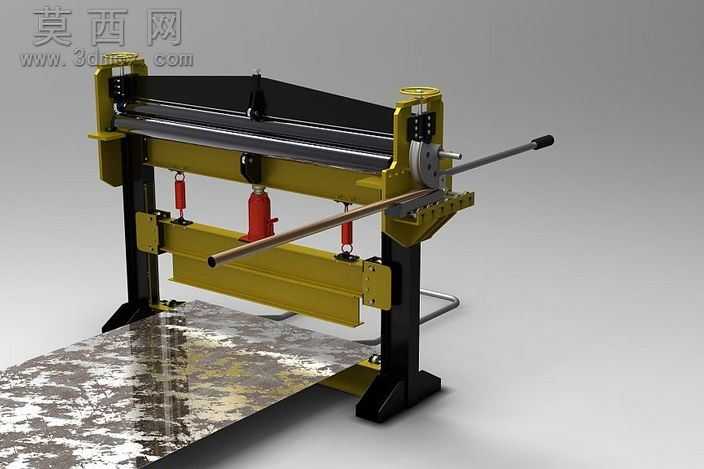

本模型为一款集成多类钣金加工功能的手动折弯钣金设备，采用三维建模软件完成全参数化结构设计，所有零部件均按照实际加工装配逻辑完成配合约束，可完整呈现设备的装配关系与运动逻辑。建模过程中对设备的主体框架、执行机构、调节组件均做了精细化建模，主体支撑框架采用方钢焊接结构的建模逻辑，赋予哑光黑色金属材质，还原工业焊接机架的厚重质感；上梁折弯执行组件采用明黄色工业漆金属材质，搭配镀铬金属质感的传动辊轴、操作手柄，红色液压辅助部件采用高亮漆面材质，不同材质的区分让模型渲染效果层次分明，可直观区分不同功能模块。设备结构设计上采用集成化思路，将薄板弯曲、滚压、管料弯折、剪切等多类钣金加工功能整合在同一台设备上，有效节省车间设备占用空间。核心折弯机构采用手动杠杆驱动搭配液压辅助施压的结构，长操作手柄通过齿轮传动结构带动上压模下行，配合下方可调角度的折弯模座，可完成不同厚度金属板材的折弯作业；设备上集成的滚压组件可完成薄板的校平、滚压成型作业，侧面加装的管料弯折模块可完成小直径金属管材的定角度弯折，端部的剪切结构可完成薄板、棒料的裁切作业，无需额外更换设备即可完成多道钣金加工工序。建模过程中对所有运动部件均设置了合理的运动限位，操作手柄的摆动角度、压模的下行行程、折弯模座的角度调节范围均按照实际加工参数设置，可通过运动仿真模拟完整的钣金加工流程，验证机构运动过程中无干涉问题。设备的工作台面做了防滑耐磨纹理建模，还原实际加工中工作台面的使用状态，底部支撑脚设置了可调高度的脚垫结构，可适应不平整的车间地面，保证设备加工时的稳定性。该模型结构完整，细节丰富，可作为小型钣金加工设备设计的参考方案，也可用于相关设备的教学演示、结构优化设计使用，模型包含完整的零件结构与装配关系，可直接导出工程图用于实际加工生产。
