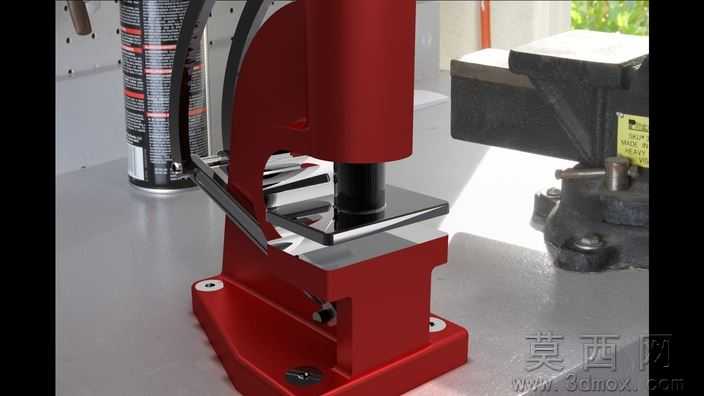

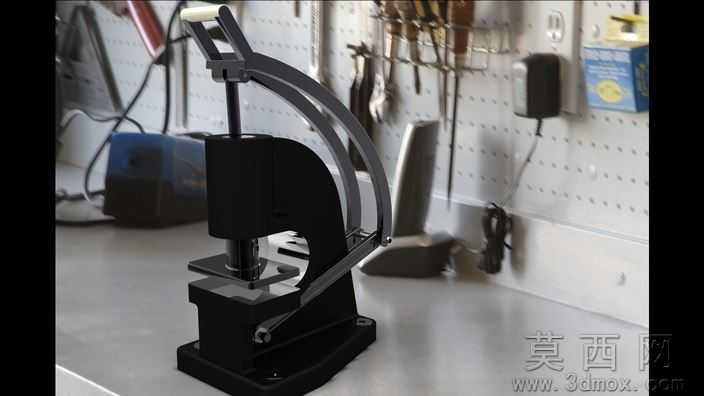

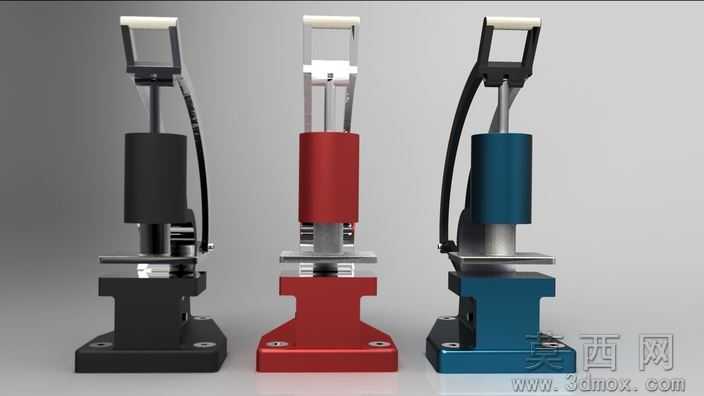

三色手动压力机手压设备结构模型

本模型为三款不同配色的手动压力机手压设备三维结构模型，建模过程遵循机械设计从整体到局部的设计逻辑，首先完成底座、立柱、施压主体、操作手柄、压合平台五大核心模块的基准草图绘制，通过拉伸、切除、装配约束等操作完成各零件的独立建模，再按照实际装配关系完成整机的虚拟装配，过程中反复校验各运动部件的干涉情况，确保手柄下压、压头升降的动作路径无卡顿、无零件碰撞。参数设计层面严格参考小型手动压力机的通用尺寸规范，底座预留标准安装孔位，压头行程适配小尺寸零件压合作业需求，操作手柄的力臂长度经过力学测算，保证手动操作时施力省力，压合输出压力满足小型工件冲压、压装、铆接的作业要求，整机尺寸适配桌面放置场景，不占用过多作业空间。渲染材质方面针对三款不同配色的机型分别做了材质区分，黑色款采用哑光磨砂金属搭配黑色工程塑料材质，红色款采用亮面烤漆金属搭配白色防滑手柄材质，蓝色款采用金属喷塑搭配黑色柔性防护套材质，金属部件添加了真实的金属反光、边缘倒角高光效果，塑料与橡胶部件还原了哑光、防滑的表面质感，底座的安装孔、压头的金属加工纹理都做了细节还原，渲染效果贴近真实工业产品的视觉表现。结构原理上采用经典的手动杠杆施压结构，通过操作手柄的杠杆放大作用，将人手施加的下压力传递到垂直布置的施压活塞杆上，带动压头完成垂直方向的下压动作，设备内置复位弹性结构，松开手柄后压头可自动回弹复位，压合平台设置有定位基准面，可适配不同小型工装的定位安装，整体结构简单可靠，无复杂的传动部件，后期维护成本极低。软件兼容层面，模型提供Autodesk Inventor格式的原始可编辑文件，同时导出了STEP、IGES通用三维格式，可兼容SolidWorks、Pro/E、UG等主流三维设计软件打开编辑，另外附带AutoCAD格式的二维工程图纸，可直接用于生产加工参考，文件包内还包含模型的演示文稿与操作演示视频，方便使用者快速了解设备结构与操作逻辑。研发教学应用层面，该模型可作为机械设计专业手动压力机构、杠杆传动结构的教学案例，帮助学生理解手动施压设备的力传递原理、装配约束关系，也可作为小型工装研发的参考原型，设计师可在此基础上修改压头结构、调整行程参数，快速衍生出适配不同压装场景的专用手动压合设备，也可用于职业院校钳工实训、工装设计课程的实操建模参考素材。
