工业自动化用频率逆变器流转器结构设计

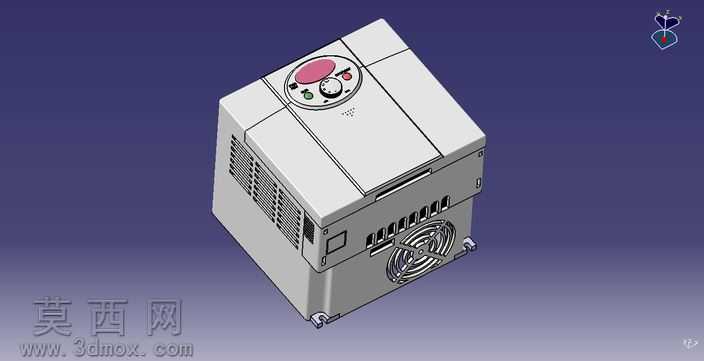

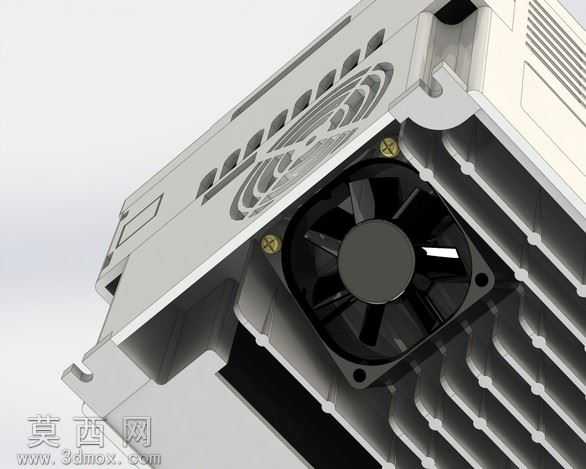

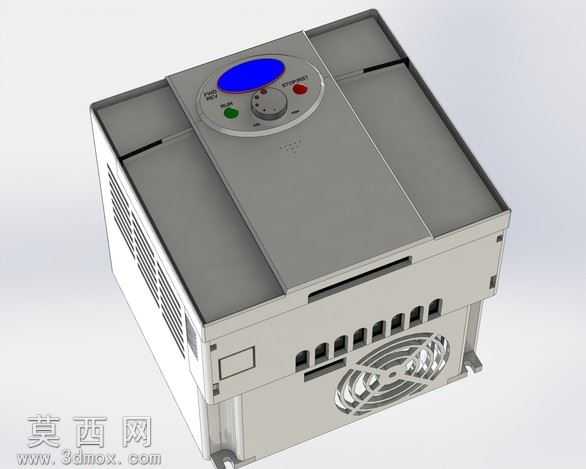

本作品为工业自动化场景应用的频率逆变器流转器三维建模成果，建模过程围绕工业电控设备的实际生产装配逻辑展开，首先完成整体壳体的基准定位，以长方体基体为核心搭建主体框架，精准匹配设备143×141×154的基础尺寸参数，确保整体外形符合工业变频设备的安装适配要求。建模阶段对壳体的拼接结构做了精细化处理，壳体侧边的散热格栅采用阵列特征完成建模，每一处格栅的开孔尺寸、排布间距都参照工业电气设备的散热规范设计，保证设备运行时的空气流通效率；壳体下部的散热风扇组件单独完成子装配建模，风扇叶片的曲面弧度、防护网的格栅结构都做了还原，同时预留了风扇与壳体的安装定位孔位，符合实际装配的公差要求。设备正面的操作面板区域做了分层建模处理，顶部的旋钮组件分别还原了调节旋钮、状态指示灯的结构，粉色的功能调节旋钮做了曲面弧度优化，还原实体旋钮的握持操作手感，周边的状态标识区域预留了标识刻印的平面位置，面板与上壳体的接缝处做了卡扣结构的细节建模，还原塑料壳体的装配连接逻辑。壳体侧面的接线端口区域做了开孔与端口防护结构的建模，底部的支撑脚采用带减震结构的设计，还原工业设备安装时的减震防滑需求。材质渲染阶段，主体壳体采用工业常用的浅灰色哑光工程塑料材质，调整材质的粗糙度参数还原塑料壳体的磨砂质感，散热格栅区域做了轻微的材质色差处理，模拟长期通风使用的积尘质感；操作旋钮分别采用亮色塑料与半透明指示灯材质，还原操作区域的视觉区分度，散热风扇的金属网罩采用金属拉丝材质，提升模型的真实感。整体建模遵循自顶向下的设计思路，先确定整体安装尺寸与外部接口位置，再逐步拆分内部元器件的安装腔体，所有外部结构都兼顾工业防护、操作便捷、散热效率三方面的设计需求，模型的每一处结构都可直接对接生产开模的尺寸参考，完整还原了小型工业变频器的外观与装配结构特征，可用于自动化专业的设备结构教学、工业电控系统的装配模拟演示等场景。
