SMT生产线全自动贴片机组三维结构设计

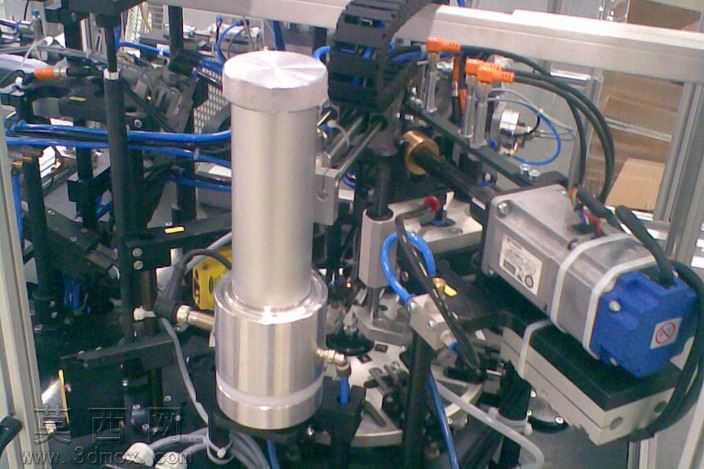

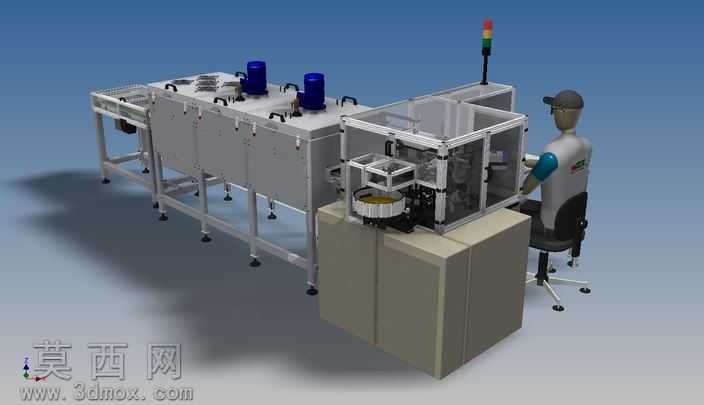

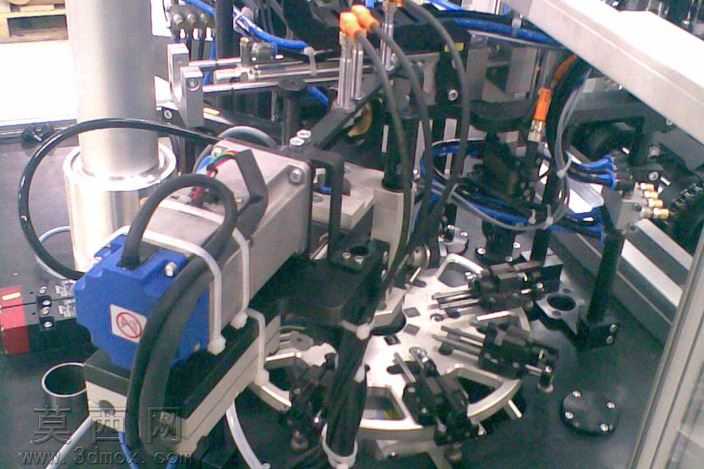

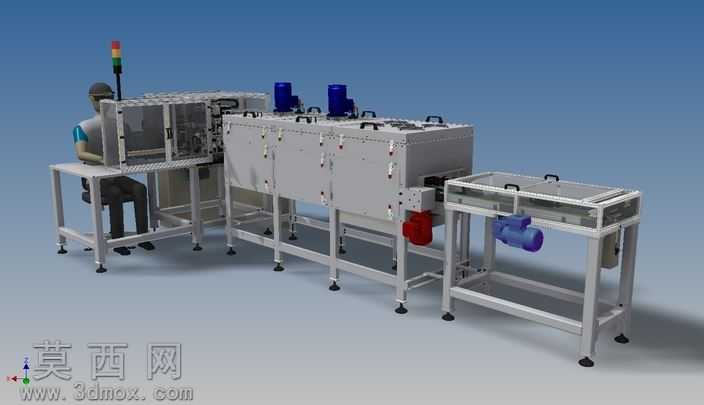

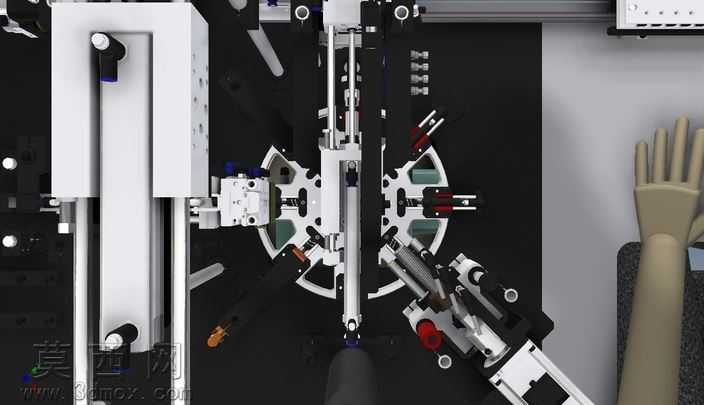

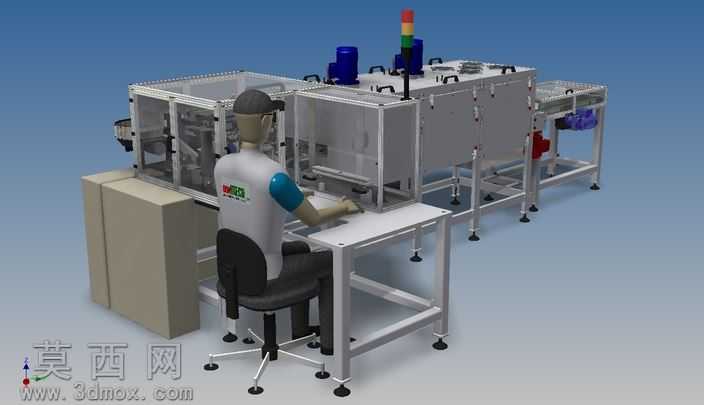

本套贴片机三维模型采用主流三维机械设计软件完成全参数化建模，整体还原了SMT表面贴装生产线中核心贴片工序的完整机组布局，涵盖上料接驳工位、人工辅助操作工位、多段式贴片加工腔体、出料接驳台四个核心功能段，完整复现了设备从PCB板输入、定位、元件贴装到成品输出的全流程机械结构。建模过程中严格遵循工业设备实际设计规范，对设备的支撑脚杯、铝型材框架、设备防护门板、三色警示灯、驱动电机、接驳台传动辊组等细节结构均做了1:1比例还原，各部件之间的装配约束完全符合实际机械装配逻辑，不存在干涉错位问题。渲染阶段采用工业级写实材质方案，铝型材框架赋予磨砂银白金属材质，设备门板采用哑光灰白色工业喷塑材质，驱动电机分别赋予铸铁哑光黑、烤漆蓝的对应材质，操作工位的人体模型采用常规工装配色，警示灯采用红黄绿三色半透明透光材质，接驳台的透明防护挡板采用高透亚克力材质，整体渲染效果贴近真实工业车间的设备视觉呈现，背景采用渐变蓝灰底色突出设备主体结构。结构设计上，设备主体框架采用4040工业铝型材拼接搭建，底部配置可调节脚杯实现设备水平度调整，每段加工腔体侧面设置可快拆的防护门板，门板上布置有气动接头、状态指示灯等辅助元件，设备顶部布置有真空发生装置与元件料架安装位，进出料接驳台采用独立框架结构，可根据产线布局灵活调整对接位置，人工操作工位配置独立工作台与座椅，预留了操作屏幕与控制按钮的安装空间。设计思路围绕SMT贴片工序的实际生产需求展开，将多段功能腔体模块化拆分，既满足不同贴装工艺的工位扩展需求，也便于设备的运输组装与后期维护，各功能段之间的接驳位置预留了传动对接间隙，可适配不同宽度的PCB板传输需求，整体结构兼顾了设备的刚性需求与功能扩展性，完整还原了全自动贴片机的工业设计逻辑与机械构造特点。
