间隔38mmM3柱杆支柱结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:246130

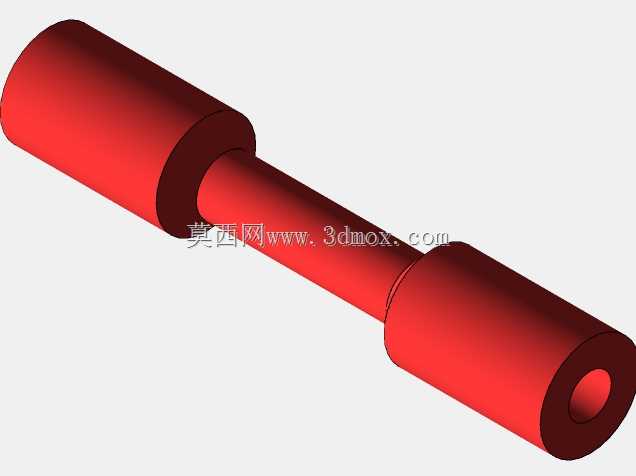

  • 间隔38mmM3柱杆支柱结构设计

这类间隔柱杆支柱在电子设备装联、小型自动化模组搭建、仪器内部板卡固定场景中应用十分广泛,核心作用是在两个装配面之间撑起固定间隔,避免装配部件直接贴合造成的线路挤压、散热空间不足或是结构干涉问题。不同于常规的等高柱,这款M3规格的柱杆支柱两端都做了带内孔的筒状结构,中间通过等直径的杆身连接,38mm的间隔尺寸是经过实际装配验证的常用规格,适配多数工控板卡、传感模组与安装基板之间的预留间距要求。从结构设计逻辑来看,两端的筒状结构端面做了平整处理,装配时可以和安装面完全贴合,不会出现局部应力集中导致的柱体倾斜问题,内孔匹配M3螺丝的穿装需求,不需要额外做扩孔处理,装配时直接将螺丝穿过两端筒体内孔,分别锁紧在两侧安装面的螺纹孔上即可完成固定,中间杆身的直径经过力学校核,在常规的电子设备装配载荷下不会出现弯曲变形,同时杆身做了等直径设计,加工时可以一次走刀成型,降低加工难度与成本。在实际选型使用时,需要注意安装边界的预留:两端筒体的外径大于中间杆身,装配时要确认安装面的开孔周围没有凸起的元器件或是结构筋位,避免筒体端面无法完全贴合;38mm的间隔长度是指两个安装面贴合后的净间距,选型时要提前测量两个待固定部件之间的需要预留的空间,比如板卡上最高元器件的高度、散热风道需要的预留高度,避免选短之后出现元器件顶触的问题。这款支柱的结构没有多余的复杂特征,建模时可以通过旋转特征一次生成主体结构,两端的内孔可以通过拉伸切除完成,所有的过渡位置都做了微小的圆角处理,既可以避免加工时出现锐边划手的问题,也能减少应力集中点,提升柱体的抗弯折能力。在一些对绝缘有要求的场景下,这类结构也可以采用尼龙材质加工,金属材质的版本则多用于需要更高结构强度、有一定承重需求的模组固定场景,比如小型气动元件的安装支架间隔、传感器安装位的高度调整,都可以用到这类支柱。不同于一端带螺纹一端带孔的隔离柱,这款双通孔的支柱可以从任意一侧穿装螺丝,装配时的操作空间限制更小,在一些内部空间狭窄、无法从特定方向拧螺丝的设备内部,这种双通结构的支柱装配灵活性更高,不需要提前预判螺丝的穿入方向,现场装配时可以根据实际操作空间调整穿装方向,提升装配效率。
