透明结构展示款螺旋顶升起重工具

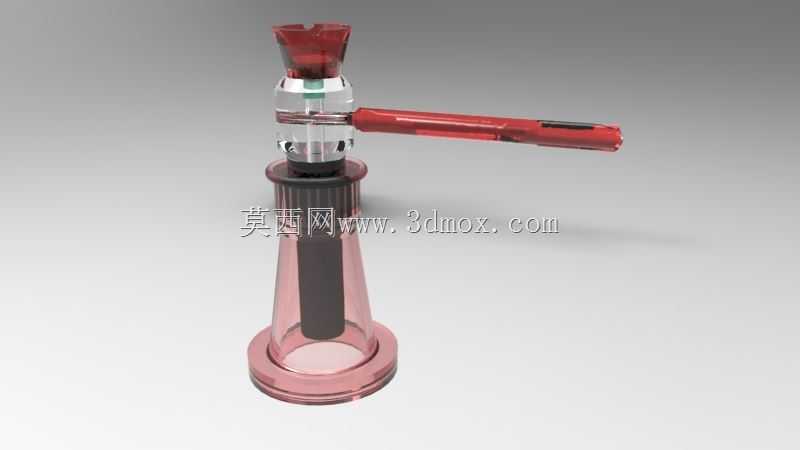

这款螺旋顶升工具的三维结构做了半透明外观处理，能直观看到内部螺杆、螺母传动副、推力轴承以及摇柄连接结构的装配关系，对于刚接触机械传动的结构设计人员来说，能快速理解螺旋顶升的力传递路径，不用拆解实体设备就能看清各部件的配合间隙与安装位置。在实际工程场景里，这类手动螺旋顶升工具常被用于设备安装时的标高微调、重型构件短距离顶升支撑、汽修场景下的车辆局部承重顶升，还有工装夹具调试时的位置校准，和液压顶升设备不同，它不存在液压油泄漏的风险，承重后自锁性能稳定，哪怕长时间处于承重状态也不会出现缓慢回落的问题，适合对支撑稳定性要求高的静态承重场景。从设计思路上看，这款模型还原了梯形传动螺杆的核心结构，螺杆与底座螺母的配合长度经过合理设计，保证全行程顶升时螺杆仍有足够的啮合牙数，避免出现滑牙失稳的问题；摇柄与螺杆顶部的连接采用了穿销式结构，摇动手柄时的扭矩能均匀传递到螺杆上，不会出现偏载磨损；底座做了加宽法兰式设计，增大与支撑面的接触面积，降低单位面积压强，避免在软质地面上出现下陷倾斜的问题，顶升头的凹槽结构能卡住被支撑构件的底部，防止顶升过程中构件滑移脱落。从安装与使用边界来看，这类手动螺旋顶升工具的使用不需要外接动力源，整体结构紧凑，底座直径通常在100-150mm区间，全收缩状态下高度在200mm左右，最大顶升行程根据承重规格不同在100-180mm范围，使用时需要保证底座放置面平整坚实，顶升过程中摇柄的操作力控制在普通人手臂可施加的正常扭矩范围内，避免过度加力导致螺杆牙型变形；模型还原的透明外壳部分其实是实体产品上的防护套，既能防止外部灰尘进入螺杆传动副，也能避免操作人员接触到转动的螺杆部件引发安全隐患，传动部位的预留润滑间隙也在模型上有所体现，实际使用时可以定期在螺杆与螺母的配合面加注润滑脂，降低传动磨损，延长设备使用寿命。在三维建模过程中，这类产品需要重点关注螺杆牙型的建模精度，还有各转动部件的同轴度约束，保证虚拟装配时各部件不存在干涉问题，摇柄的转动行程要和螺杆的升降行程做参数化关联，方便后续根据不同承重规格调整尺寸参数，快速衍生出不同吨位的系列化产品模型。
