伊兹350摩托车发动机缸筒结构三维设计

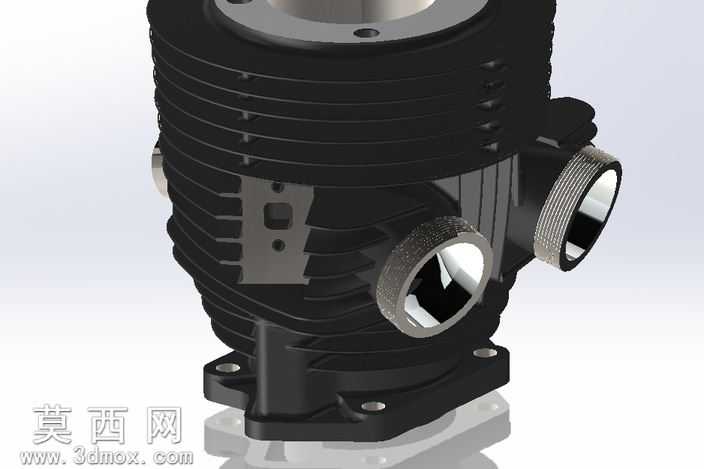

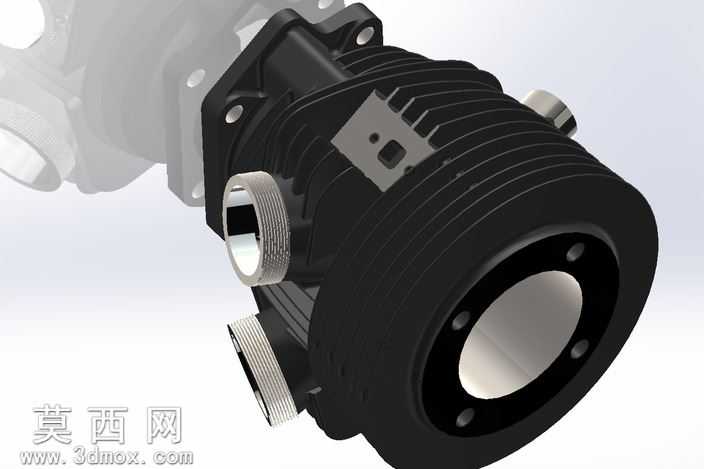

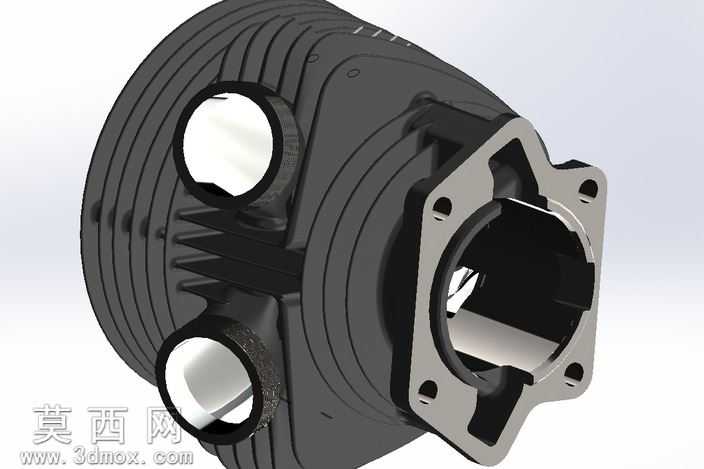

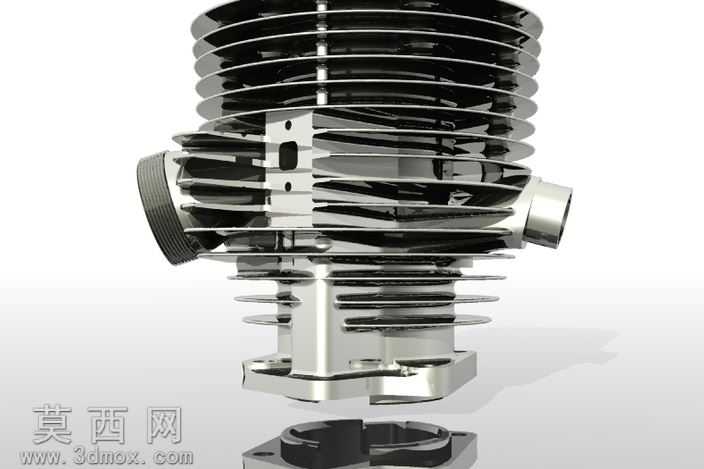

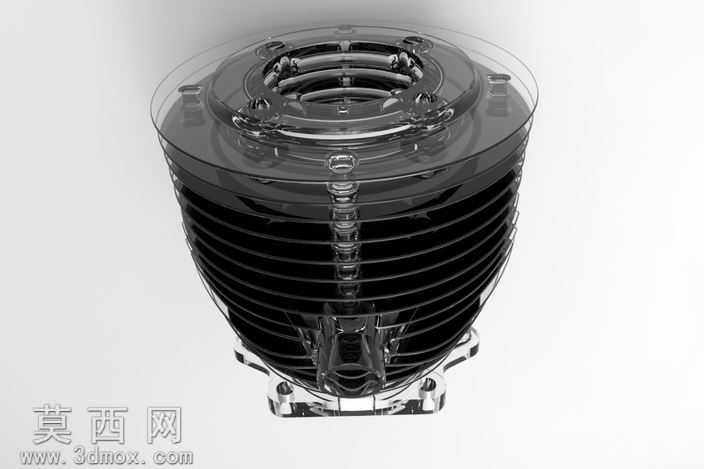

本作品为伊兹350摩托车配套的发动机缸筒三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循摩托车发动机零部件的实际尺寸规范与装配逻辑，完整还原了该款缸筒的全部结构特征。建模初期先梳理二冲程摩托车缸筒的功能需求，明确缸筒需要承担活塞运动导向、燃烧热量散发、气道连通、周边附件安装的多重作用，以此为基础搭建整体建模框架。主体缸体部分采用旋转凸台指令生成基础筒状结构，精准控制缸体内径尺寸与内壁圆柱度公差，保证后续与活塞组件的虚拟装配能够符合运动间隙要求；针对缸体外壁的密集散热鳍片结构，采用阵列特征结合尺寸渐变参数完成建模，每一片鳍片的厚度、间距、伸出长度都参考真实风冷缸筒的散热设计逻辑，靠近燃烧室位置的鳍片密度更高、伸出长度更长，能够匹配发动机工作时的温度场分布，避免出现散热能力不均的设计缺陷。缸筒上的多个接口结构分别对应进气、排气、油路连通的功能需求，建模时对每个接口的螺纹结构采用螺旋线扫描方式生成，还原了真实螺纹的牙型与螺距参数，接口端面的密封槽、安装定位凸台都做了精细化处理，保证虚拟状态下能够与对应的管路、密封件完成精准装配。缸体侧面的安装法兰结构采用拉伸加孔位阵列完成，每个螺栓孔的位置、沉孔深度都严格参照原厂安装尺寸设计，法兰与缸体主体的衔接位置做了圆角过渡处理，还原真实铸件的工艺特征，避免应力集中的结构问题。材质渲染阶段，缸体主体采用铸铝哑光黑材质，还原铝合金缸体经发黑处理后的真实质感，散热鳍片边缘做轻微的金属反光处理，金属螺纹接口部分采用抛光金属材质，表现出机加工金属件的光泽感，各个安装平面做细微的粗糙度区分，让渲染效果更贴近真实零部件的视觉表现。整体建模过程严格遵循自上而下的设计思路，先确定缸筒的核心功能尺寸，再逐步细化各个附属结构，所有特征都保留完整参数化建模历史，方便后续针对压缩比、散热面积等参数做调整优化，可直接用于摩托车发动机的结构教学、改装设计参考以及虚拟装配验证使用。
