多叶片弯曲曲面螺旋桨结构设计

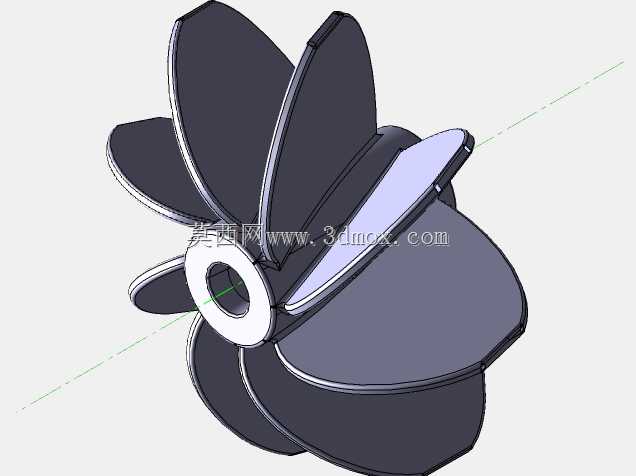

这类多叶片弯曲构型的螺旋桨，常应用在小型流体输送设备、低噪通风装置以及小型水面推进载具上，核心作用是通过叶片的曲面旋转，将输入的轴功转化为流体的轴向动能，实现介质推送或者载具行进的动力输出。不同于常规等倾角平直叶片的设计，这款螺旋桨的每一片叶片都采用了连续变曲率的曲面构型，从叶根位置到叶梢位置，叶片的安装角呈现平滑过渡的变化趋势，叶根处与轮毂衔接的位置做了加厚过渡处理，避免旋转过程中应力集中导致的叶片断裂问题，轮毂中心设置了标准的通孔结构，可直接与对应直径的动力输出轴配合，通过键槽或者顶丝完成周向与轴向的固定，安装时需要保证轮毂端面与动力轴的定位台阶完全贴合，控制端面跳动量在合理区间内，避免高速旋转时出现动平衡失衡引发的振动问题。

从设计逻辑来看，这款螺旋桨的叶片弯曲造型，核心是为了优化流体在叶片表面的流动路径，减少叶片前缘的流体冲击损失，同时降低叶梢位置的涡流强度，相比同直径同转速的平直叶片螺旋桨，这种弯曲叶片的设计能够在相同输入功率下获得更高的流体推进效率，同时有效降低运行过程中的流体脉动噪音，适合对噪音控制有一定要求的应用场景。叶片的厚度从叶根到叶梢呈现逐渐减薄的趋势，既保证了叶根位置的结构强度能够承受旋转时的离心力与流体反作用力，又能减少叶梢位置的材料冗余，降低整体转动惯量，减轻动力轴的启动负载。

在实际选型适配过程中，需要关注螺旋桨的整体外径尺寸，确保安装后叶梢与外部护罩或者流道内壁的间隙保持在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易因为安装同轴度误差出现叶梢剐蹭的问题。轮毂的内孔直径需要与动力输出轴的直径做公差匹配，通常采用间隙配合加紧固件锁定的方式，兼顾装配便利性与运行可靠性。叶片的曲面造型在建模阶段需要通过多截面曲面放样完成，每一个截面的翼型角度都需要结合流体仿真的压力分布结果调整，确保叶片表面的压力梯度均匀，避免出现局部低压区引发的空蚀问题，延长螺旋桨的实际使用寿命。这类螺旋桨在装配完成后需要做整体动平衡校正，根据工作转速区间控制剩余不平衡量，避免运行时的振动传递到相连的动力部件与支撑结构上，影响整套设备的运行稳定性。
