轻量化导线连接固定支架结构设计

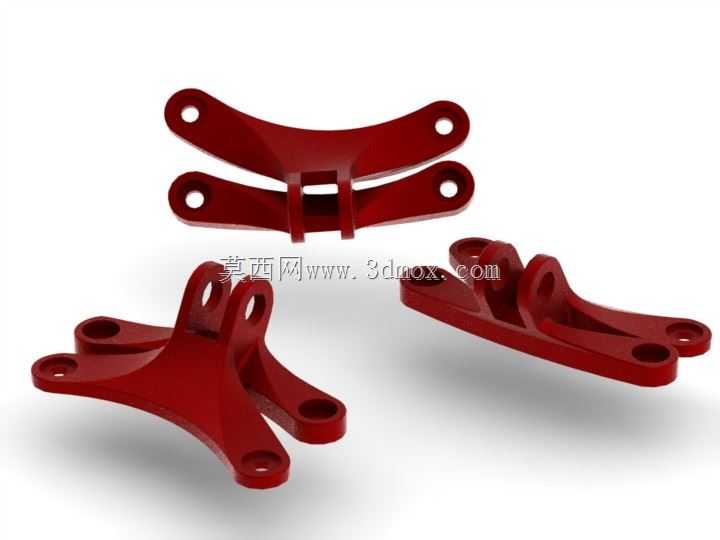

这款导线连接固定支架，主要面向户外架空线路敷设、小型机电设备内部线束排布、轻型移动载具电气布线等场景使用，核心作用是实现多股导线的分线固定与受力承载，避免导线在设备运行、线路晃动过程中出现拉扯松脱、绝缘层磨损的问题。从结构设计逻辑来看，整体采用对称式的多安装耳布局，三个独立的支架组件可根据布线需求组合使用，也可单独拆分适配不同的安装空间，每个支臂末端都预留了同轴的安装通孔，孔位边缘做了圆弧过渡处理，既可以配合螺栓实现刚性固定，也能穿过扎带对导线进行辅助捆扎，不会在安装过程中割伤导线绝缘层。设计阶段重点做了拓扑优化，在保证结构强度满足导线承重要求的前提下，去除了非受力区域的冗余材料，整体重量相比同规格实心金属支架降低六成以上，不会给安装基面带来额外的承重负担，尤其适合对自重有严格要求的无人机、轻型电动载具等场景使用。支架的主体曲面采用流线型过渡，没有尖锐的棱角凸起，一方面可以降低户外使用时的风阻，减少强风环境下支架受到的冲击力，另一方面也能避免安装维护过程中划伤操作人员。安装边界方面，每个支臂的安装孔中心距经过精准校核，适配市面上主流的M4、M5规格紧固件，安装基面的贴合面做了微小的沉台设计，即使安装面存在轻微的平面度误差，也能保证支架安装后保持稳定，不会出现翘曲松动的情况。支臂中间的卡槽结构可以直接卡入对应线径的导线，卡槽内侧预留了防滑纹理，导线卡入后不会出现轴向窜动，配合外侧的固定件可以实现双重锁止，即使在持续振动的工况下也能保持导线位置稳定。不同组件的配合面做了公差匹配，组合安装时贴合紧密，没有多余的装配间隙，不会因为长期使用出现组件之间的相对位移。整体结构没有复杂的异形曲面，不管是采用注塑工艺批量生产非金属材质版本，还是采用金属3D打印、数控铣削加工金属版本，都能快速实现成型，不需要额外设计复杂的工装夹具，生产制造成本可控。在设备内部布线场景使用时，这款支架可以将多股不同走向的导线规整到预设路径上，避免线束杂乱干扰其他运动部件的运行，也能方便后期的线路检修与维护，不需要拆解大量周边部件就能快速识别对应导线的走向。
