航空用飞机轴承支承支架结构设计

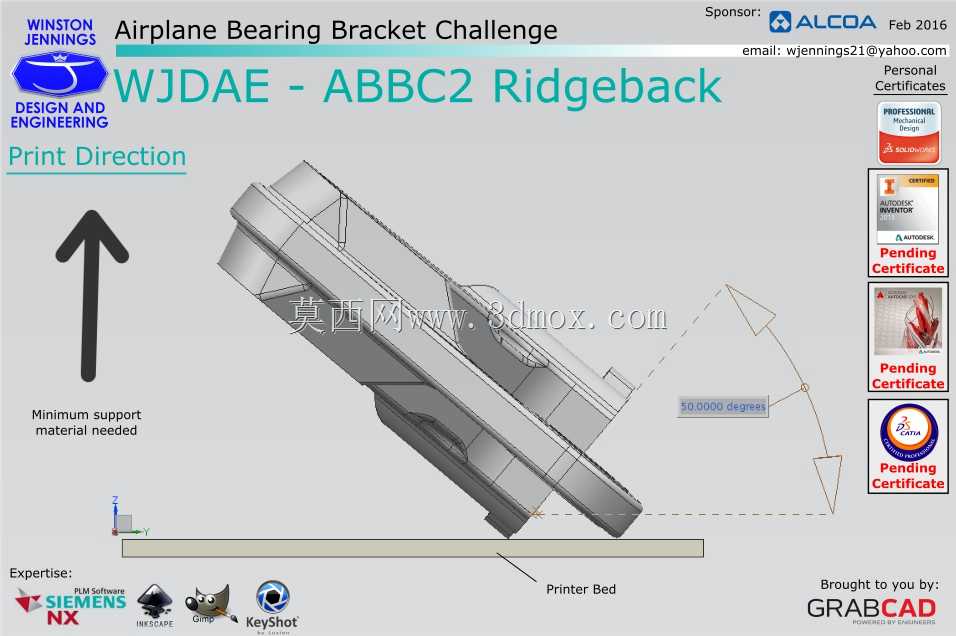

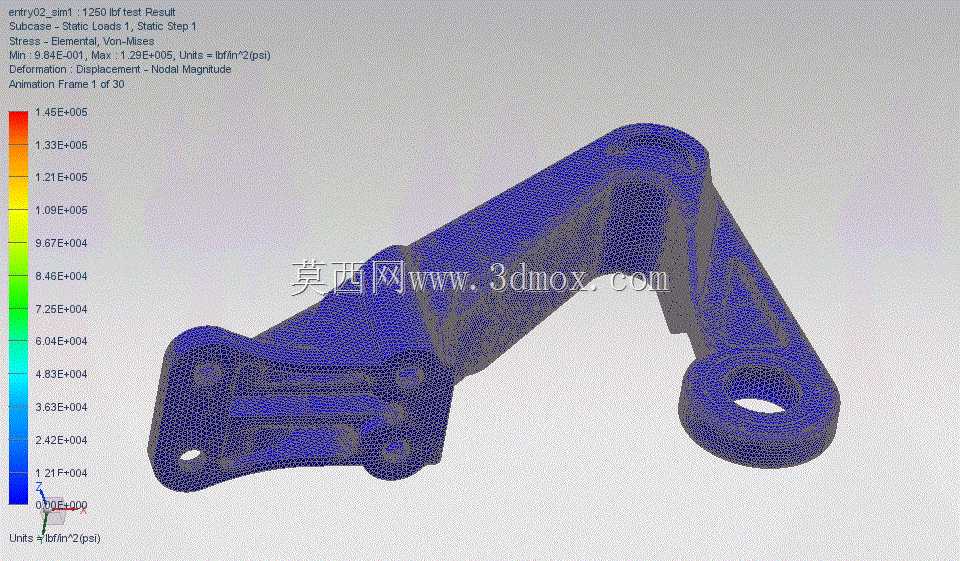

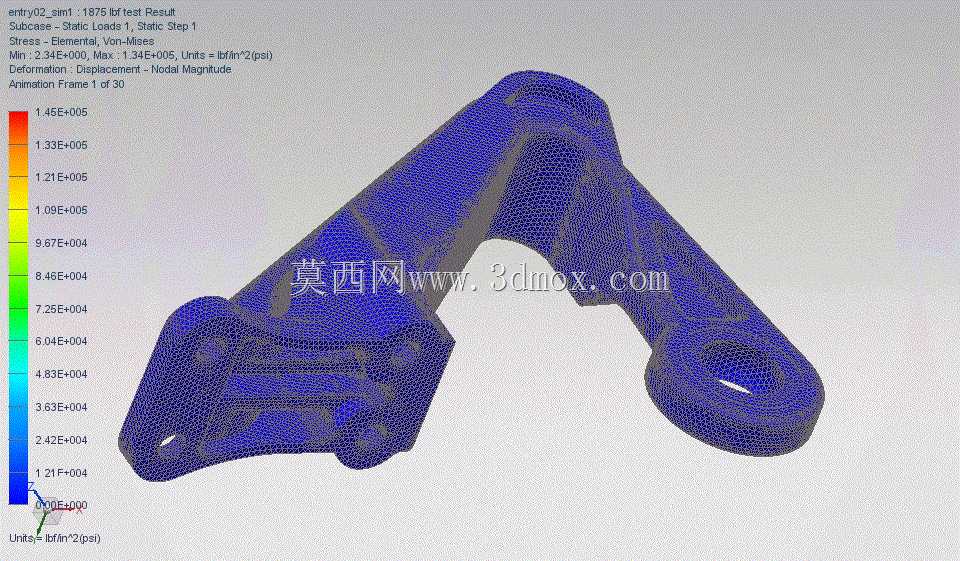

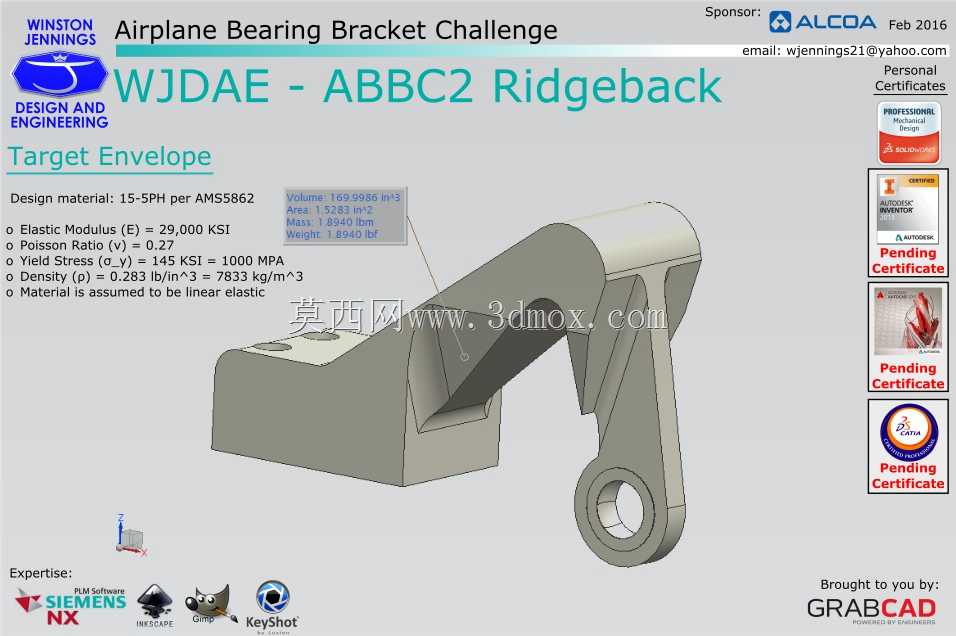

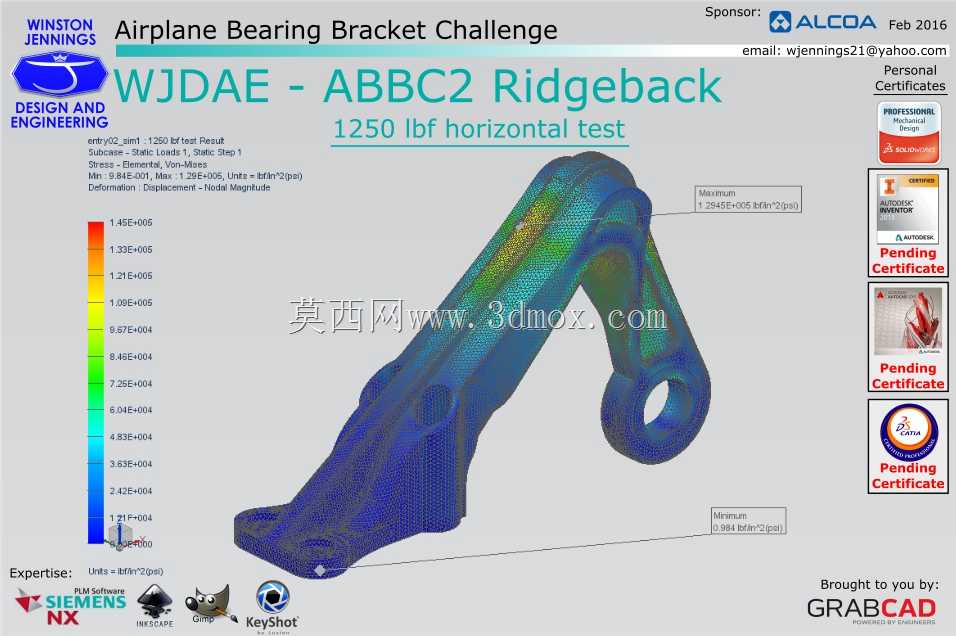

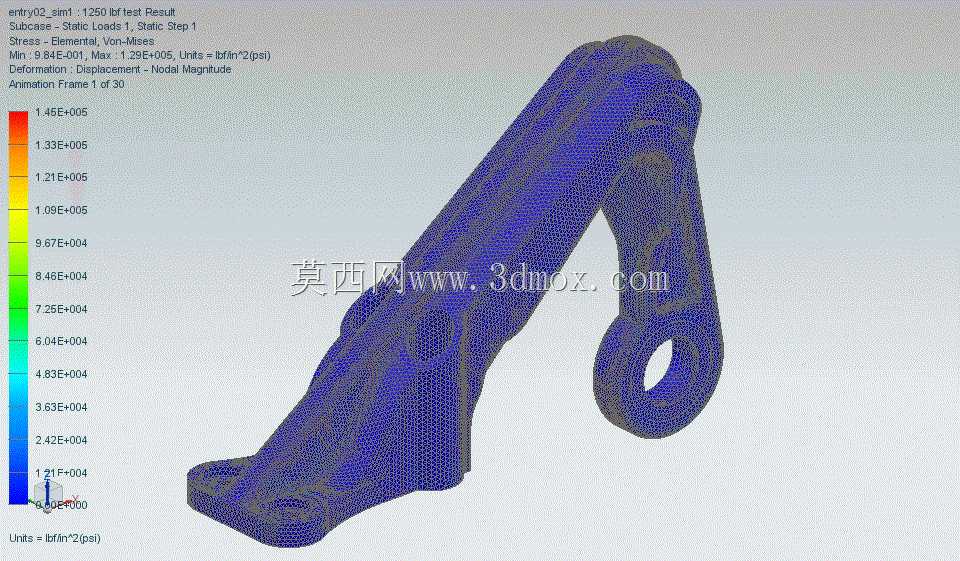

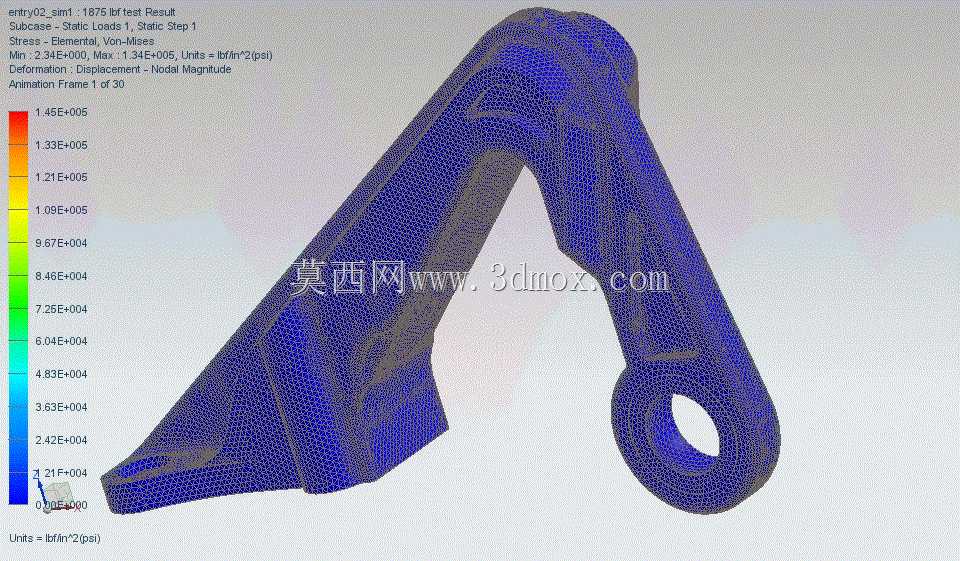

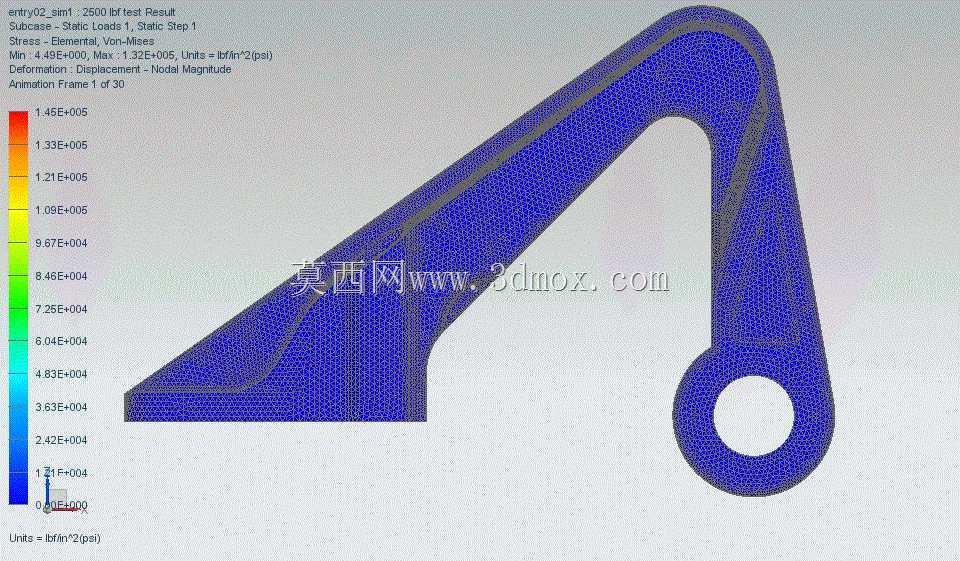

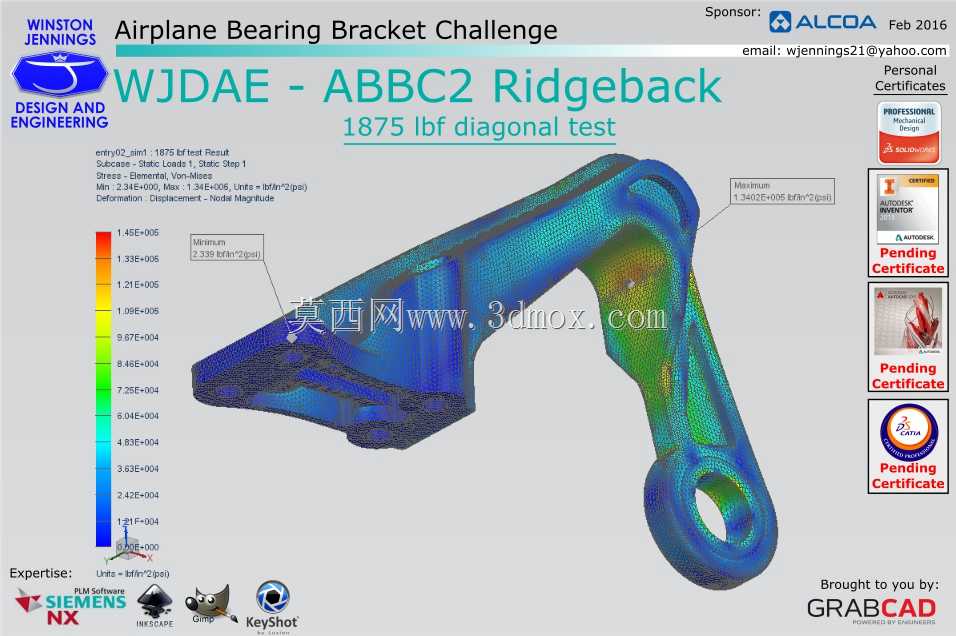

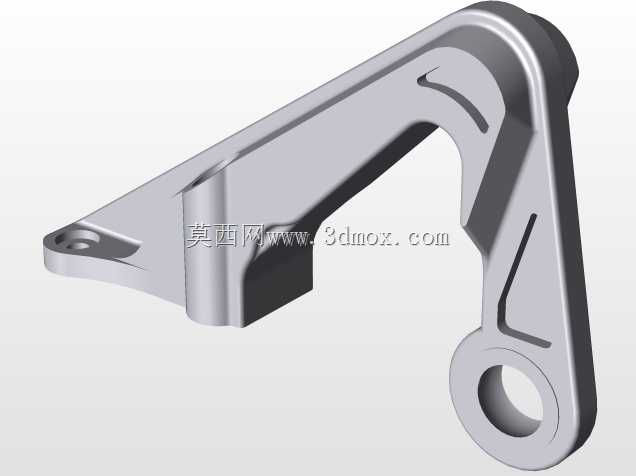

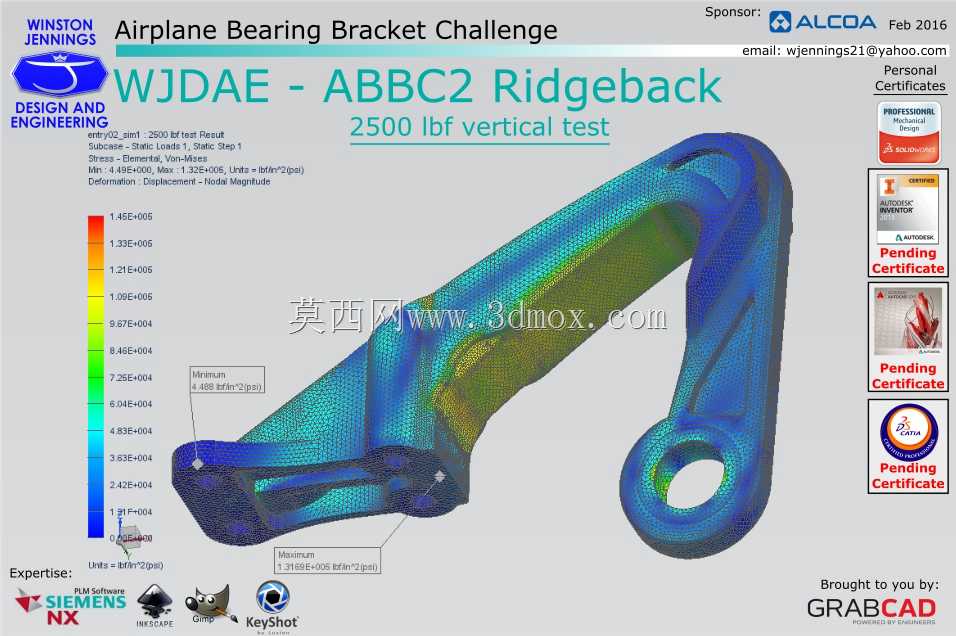

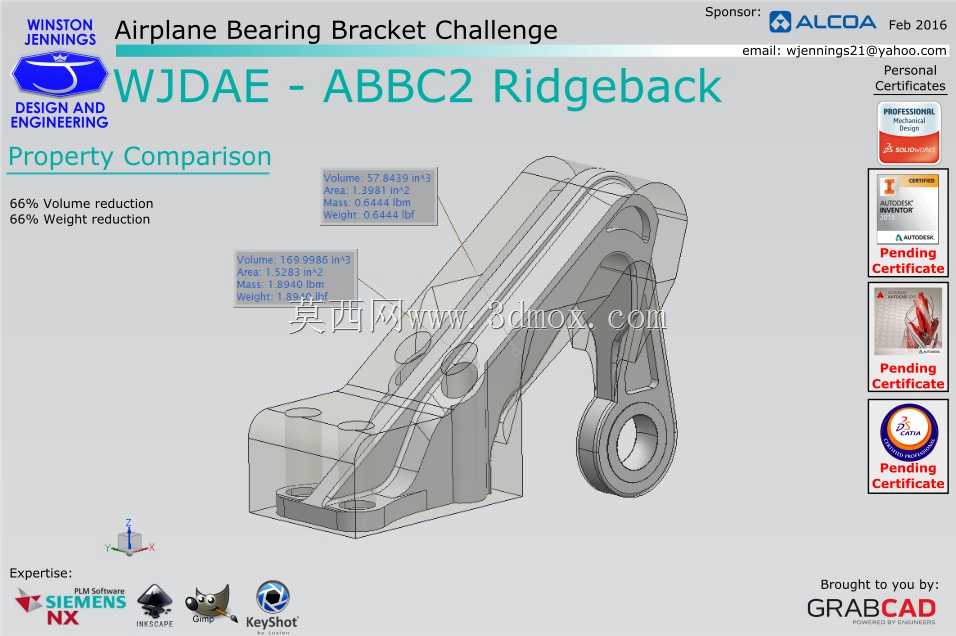

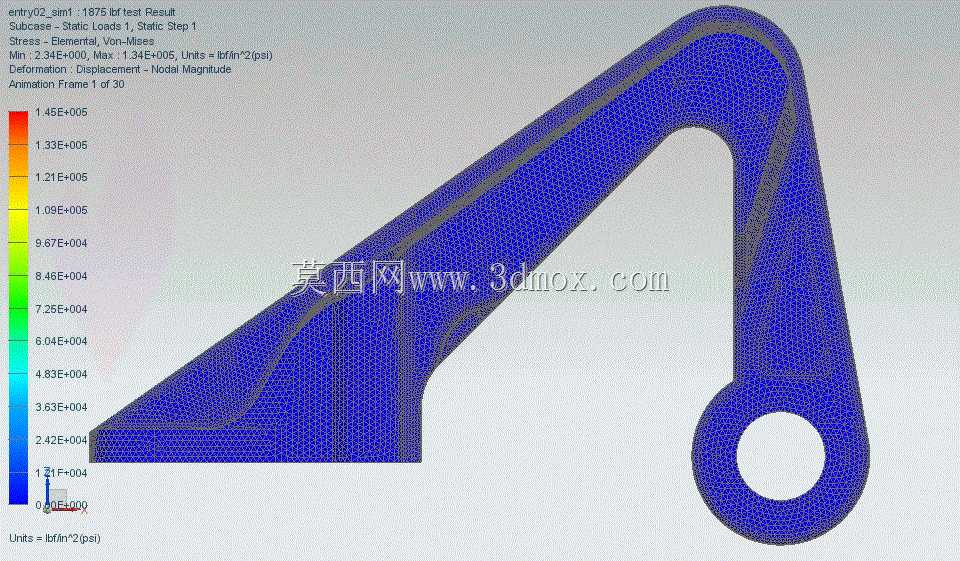

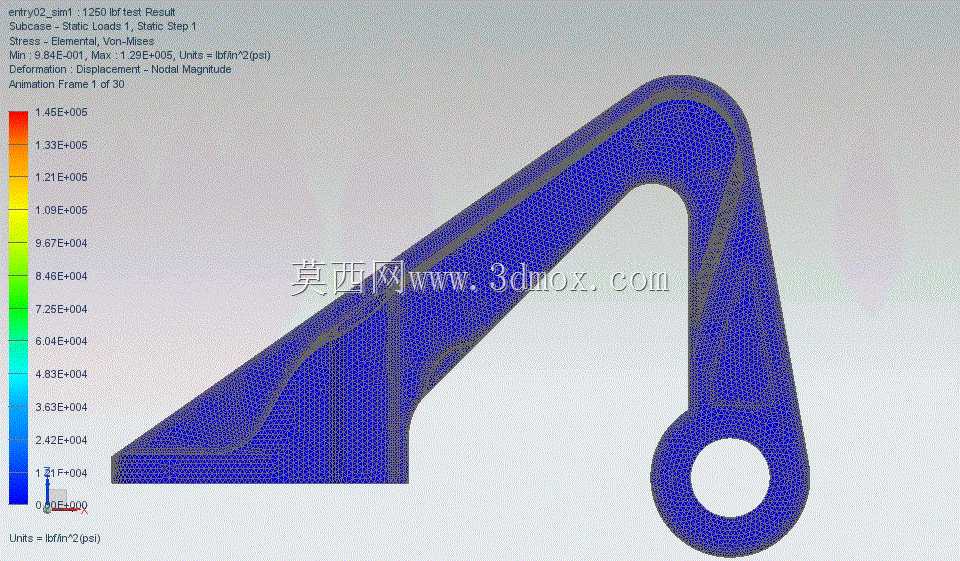

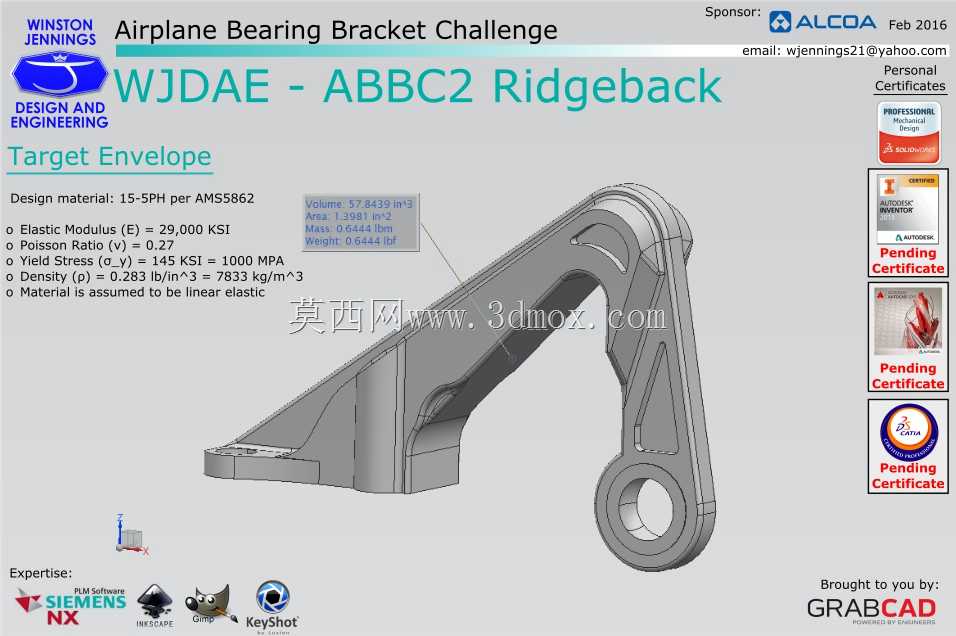

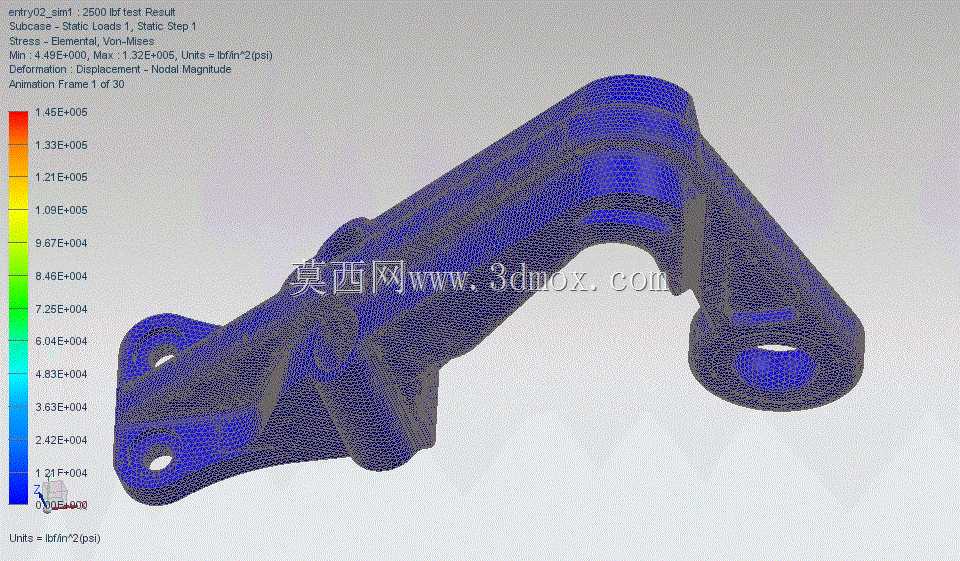

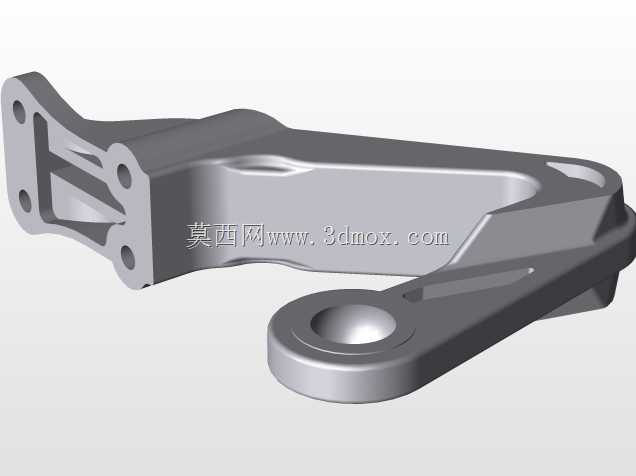

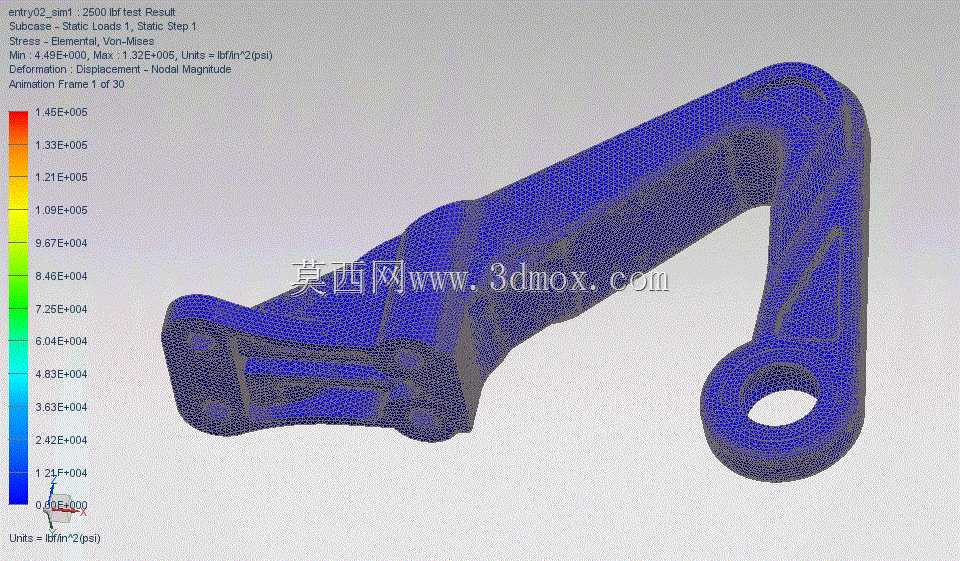

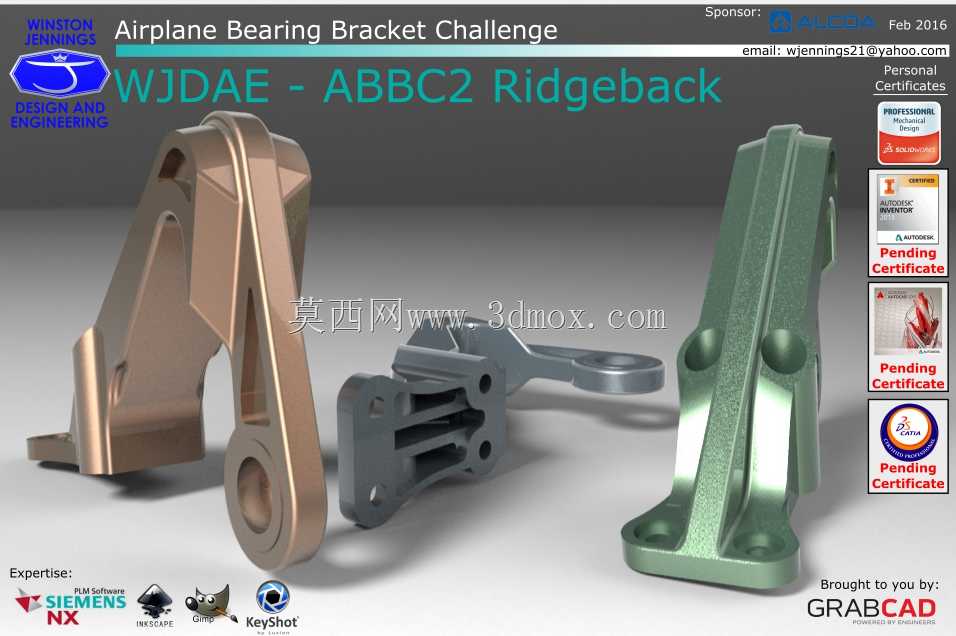

这款轴承支承支架主要应用于固定翼飞机的机身与翼面连接传动区域，承担飞行过程中传动杆系的径向与轴向复合载荷传递作用，是飞控传动链路中关键的承力连接件，直接影响操纵动作的传递精度与结构疲劳寿命。在实际装机场景中，该支架需要在高空低温、交变振动、持续气动载荷叠加的复杂工况下保持结构稳定性，不能出现过量形变导致传动卡滞，也不能因应力集中产生疲劳裂纹引发结构失效。从功能特性来看，支架采用一体化承力构型，主体设置两处主安装孔位用于与机身承力框通过螺栓刚性连接，中部伸出的铰接耳片用于连接传动摇臂，两侧的加强筋结构沿载荷传递路径布置，能够在控制整体重量的前提下最大化提升结构刚度，避免载荷作用下的铰接点偏移。设计过程中优先遵循等强度设计原则，对载荷传递路径上的截面过渡区域全部采用大圆角平滑处理，消除直角结构带来的应力集中风险，网格划分时针对铰接孔、安装孔周边区域做加密处理，通过多轮载荷迭代校核，确保各工况下的安全系数满足航空结构设计规范要求。外形尺寸方面，支架整体轮廓适配机身承力框的安装边界，主安装孔的孔距严格匹配机身预埋衬套的位置公差，铰接耳片的孔径与配套传动销的尺寸形成间隙配合，预留合理的装配公差补偿安装误差，同时避免配合间隙过大导致的操纵虚位。安装边界上，支架背部的贴合面采用与机身框型面完全匹配的仿形设计，安装后能够实现面接触承力，避免点接触或线接触带来的局部压溃风险，所有安装孔位均设计有锪平结构，保证螺栓安装后头部承压面均匀受力，不会出现偏载导致的螺栓断裂问题。结构选材上适配航空常用金属材料的加工特性，既可以采用高强度不锈钢通过精密铸造后做表面强化处理，也可以采用航空结构钢通过机加工成型后做表面防腐处理，两种加工路径都能满足结构强度与重量控制要求，适配不同批次的生产工艺条件。
