内燃机活塞连杆组件结构设计方案

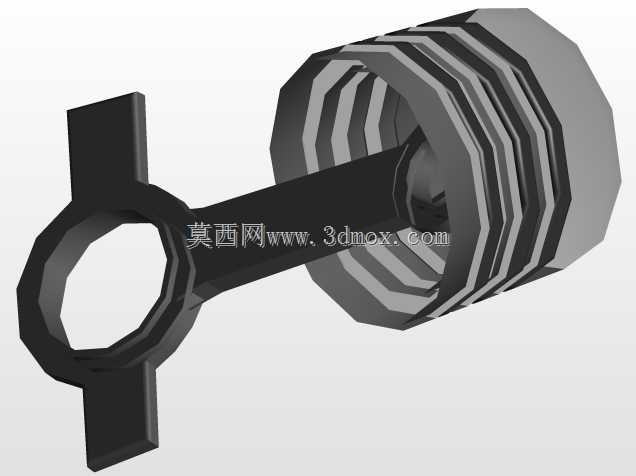

这套活塞连杆组件是内燃机动力转换的核心执行部件，主要适配小排量单缸内燃机的动力输出需求，在通用汽油机、小型农用动力机械、园林作业动力设备中都有广泛的应用场景。从实际工况出发，活塞头部设计有多道环槽结构，用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部的型线设计考虑了热膨胀余量，工作状态下受热膨胀后能与气缸壁保持均匀的配合间隙，避免冷态敲缸、热态拉缸的故障出现。连杆部分采用工字形截面结构，在保证结构强度、刚度满足往复惯性力与燃气爆发力承载要求的前提下，尽可能降低组件自身重量，减少高速往复运动产生的惯性载荷，降低曲轴系的振动水平。连杆小头通过活塞销与活塞连接，配合部位设计有足够的承压面宽度，分散活塞传递来的爆发压力，避免局部应力集中造成的部件变形；连杆大头为剖分式结构，用来与曲轴的曲柄销配合安装，剖分面的定位结构能保证装配后连杆大头孔的圆度精度，避免运转过程中连杆盖错位造成的轴瓦偏磨。设计过程中需要严格控制活塞的压缩高尺寸、连杆大小头孔的中心距参数，这两个尺寸直接决定内燃机的压缩比数值，压缩比偏差过大会直接影响动力输出效率与运行稳定性，甚至引发爆震等异常工况。活塞的外圆尺寸、裙部椭圆度参数需要匹配对应气缸的内径公差，保证冷态下有合理的装配间隙，热态下活塞膨胀后不会出现卡滞。连杆大小头孔的平行度、位置度公差需要控制在合理范围内，避免装配后活塞在气缸内出现偏磨，缩短组件的使用寿命。安装过程中需要注意活塞环的开口错位角度，避免各环开口对齐造成漏气，连杆螺栓需要按照规定的扭矩与拧紧顺序紧固，保证运转过程中连接可靠。这套组件的结构设计充分考虑了往复运动部件的动平衡特性，重量偏差控制在合理区间，能适配最高每分钟六千转的运转工况，在保证动力传递效率的同时，兼顾了组件的使用寿命与运行可靠性，可直接用于相关动力设备的结构参考、教学演示或者改装设计的三维校核场景，帮助设计人员快速验证动力舱的布置空间、运动干涉情况，缩短产品开发的前期验证周期。
