银环尺寸检测分拣工业机器人工作站

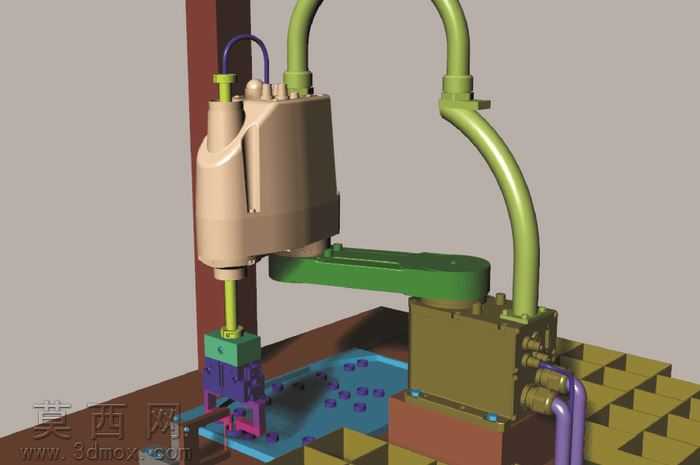

本模型为银环尺寸检测分拣工作站，核心采用平面关节型装配机器人作为执行主体，整体建模过程严格遵循工业设备实际设计逻辑完成。在三维建模阶段，首先完成机器人本体的结构还原：针对水平多关节机器人的大臂、小臂回转结构，采用参数化建模方式定义各关节的回转轴线与运动行程，还原关节处的管线排布走向，对机身的铸造壳体、末端执行器安装法兰做了细节特征刻画，确保各运动部件无干涉，符合实际设备的运动逻辑。其次完成末端执行器的建模，还原气动夹指的夹持结构，匹配银环工件的尺寸设计夹爪的开合行程，同时在夹指侧方预留检测元件的安装位，对应尺寸检测功能的实现需求。工作站周边结构建模包含工件上料托盘、料仓格架、设备安装基座三部分：上料托盘采用带定位槽的蓝色盘面设计，每个槽位对应单个银环工件的放置位置，确保机器人取料定位精度；料仓格架采用矩阵式方格设计，用于承接检测完成后分类放置的银环工件，格架尺寸与工件尺寸、机器人运动覆盖范围做匹配校验；安装基座采用分层式台架结构，预留机器人固定安装位、气路与电路走线槽，还原实际产线的安装布局。材质与渲染阶段，针对不同部件匹配对应工业材质：机器人本体的铸造壳体采用哑光米黄色工程塑料质感涂装，运动臂体采用工业绿哑光漆面，气动管路采用半透明柔性塑料材质，金属紧固件采用镀锌亮面金属材质，上料托盘采用蓝色防静电工程塑料材质，料仓采用哑光黄褐色工程塑料材质，基座采用深色金属焊接台架质感，渲染时采用工业场景常用的顶光加侧补光方案，清晰呈现各部件的结构层次与装配关系，管线的弯曲弧度、夹爪的细节结构均做了精细化处理，完整还原该分拣工作站的实际运行状态，可用于自动化产线方案展示、机器人运动仿真教学等场景。
