多自由度夹持式机械臂结构设计

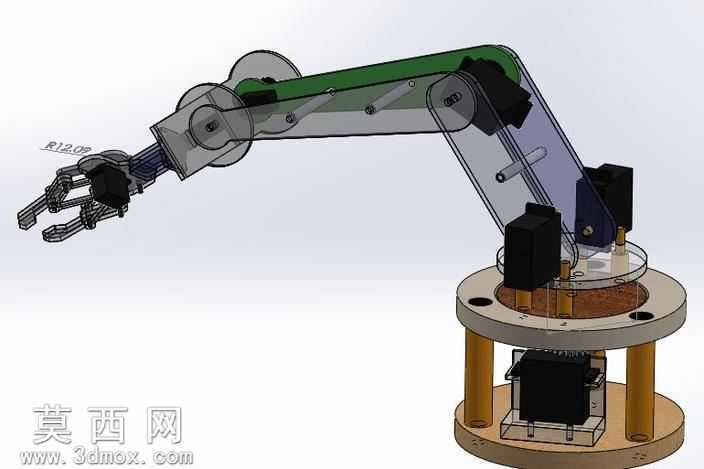

本作品为多自由度关节型夹持机械臂的三维设计成果，建模阶段采用自底向上的装配思路完成整体搭建，首先对基座、旋转支撑台、大臂、小臂、腕部、末端夹持器六大核心模块分别进行零件建模，逐一确认每个零件的尺寸公差与装配基准，再通过同轴、重合、平行等标准配合关系完成总装，确保各关节的运动行程无干涉、转动副预留间隙符合机械设计规范。材质设置上，基座支撑结构选用金属磨砂材质模拟铝合金阳极氧化质感，臂身主体采用半透明工程塑料材质直观展示内部走线与舵机安装位，关节处的连接转轴、固定螺丝采用金属镀铬材质区分功能部件，末端夹持爪采用黑色哑光工程塑料材质模拟实际作业的耐磨接触件，不同材质的粗糙度、反光度参数经过反复调试，既清晰区分各部件功能，又能直观呈现内部结构布局。结构设计上，该机械臂采用多关节串联构型，基座内置旋转舵机可实现整体360度水平回转，大臂与小臂的铰接关节分别配置独立驱动单元，可实现俯仰角度的大范围调节，腕部设置旋转关节可调整末端夹持器的作业朝向，末端采用两指式夹持结构，可适配不同外形的小型工件抓取作业，所有驱动元件的安装位均预留走线槽与固定孔位，支撑立柱采用均匀分布的铜柱结构，既保证基座的支撑强度，又为底部控制电路预留充足安装空间。设计过程中重点验证了各关节的运动极限位置，通过运动仿真排查臂身转动过程中的结构干涉问题，对臂身的受力薄弱位置做了局部加厚处理，在保证整体结构轻量化的前提下提升机械臂的负载能力，整体设计兼顾教学演示与小型自动化作业场景的使用需求，结构清晰可直接用于二次开发与实物制作参考。
