带导流罩的轴流排风装置结构设计

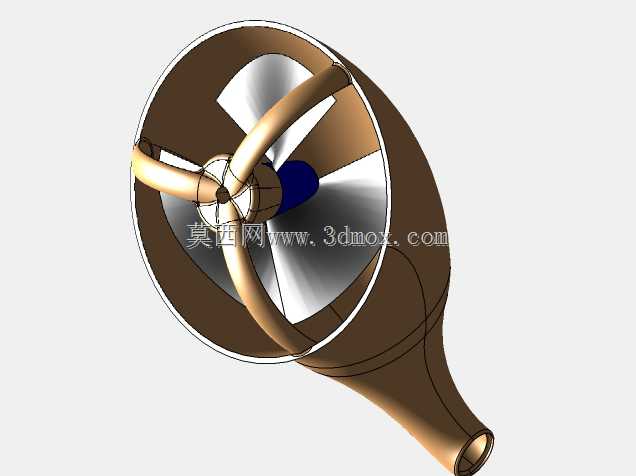

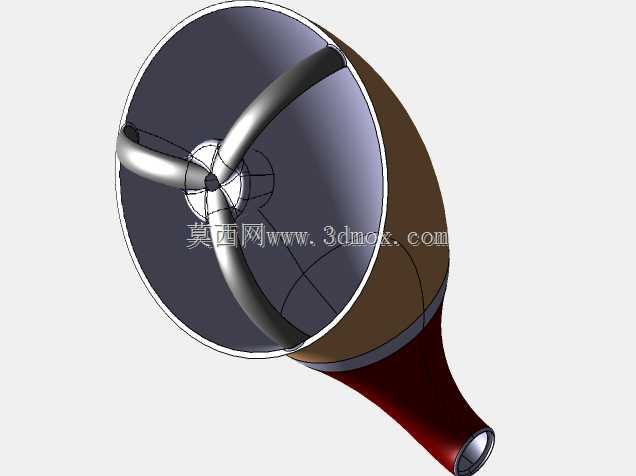

该排风装置主要适配小口径管道末端的排风场景，常见于小型设备舱通风、狭小空间换气、局部工位排风等工况，核心作用是在有限安装空间内实现定向气流输送，兼顾气流导向效率与安装紧凑性。从结构来看，装置整体采用渐缩式尾管配合环形导流罩的设计，前端环形罩体将叶轮完全包覆，既可以避免叶轮剐蹭周边安装构件，也能对进风侧气流做预整流，减少叶轮入口处的气流紊流损失，提升排风效率。叶轮采用三叶片大扭角设计，叶片根部与中心轮毂做圆弧过渡连接，降低叶片根部的应力集中风险，轮毂前端设置的整流帽可以打散入口处的中心涡流，让气流更平顺地进入叶片做功区域。尾段的渐缩锥管结构，能够对叶轮甩出的气流做二次导流，逐步提升出口气流的动压，让排风的有效射程更远，避免气流在出口处快速扩散导致排风效率下降。安装边界上，装置前端的环形罩体外缘为安装基准面，可直接对接同口径的通风管道端面，通过周向均布的紧固件完成固定，不需要额外加装过渡连接法兰，整体轴向长度较短，适合安装在空间局促的设备夹层、舱壁开孔位置。设计过程中优先考虑了气流流道的顺滑性，所有流道转折处均采用大圆角过渡，避免出现直角结构导致的气流涡旋，叶片型线采用扫掠成型思路，从根部到梢部的扭角逐步变化，匹配不同半径处的线速度差异，让整个叶片工作面的气流做功更均匀，减少局部气流分离带来的振动与噪音。实际应用中，该结构可根据对接管道的口径做等比例缩放，适配不同风量需求的通风场景，包覆式的导流罩也能在一定程度上阻隔叶轮运转产生的气动噪音向外传递，适合对噪音控制有一定要求的室内局部排风场景。装置整体无多余外露结构件，安装后外表面顺滑无突出棱角，不会在安装位置形成额外的风阻，也能避免运维过程中剐蹭操作人员。
