航空用导流罩集成式螺旋桨结构设计

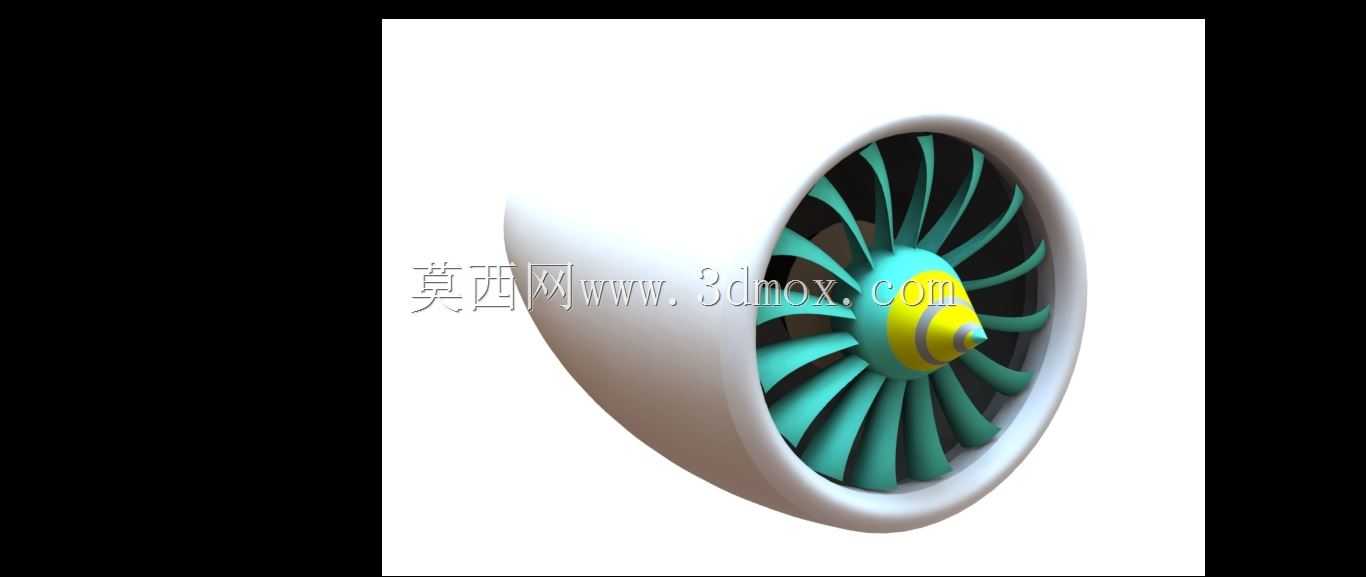

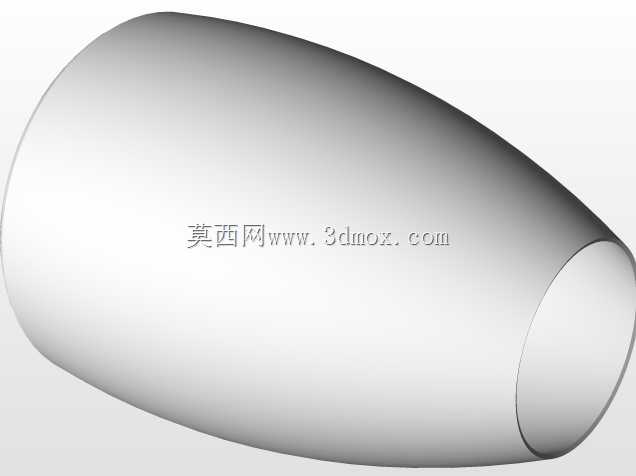

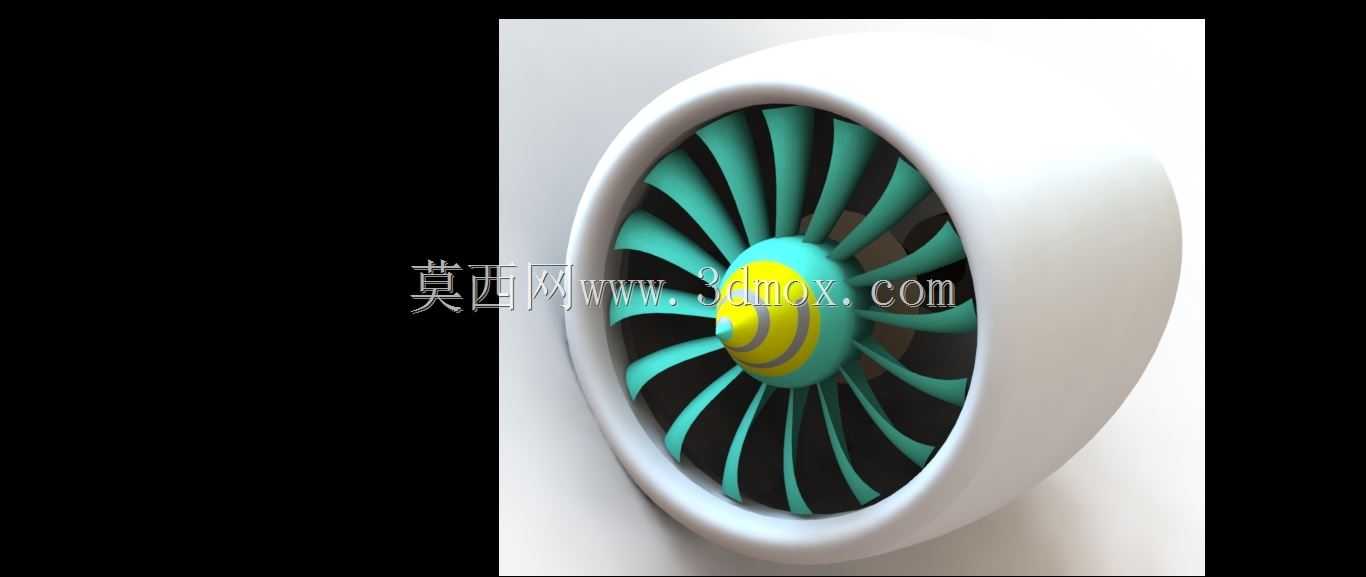

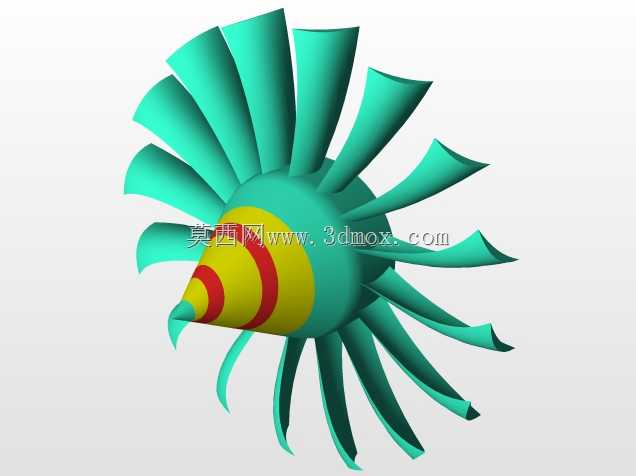

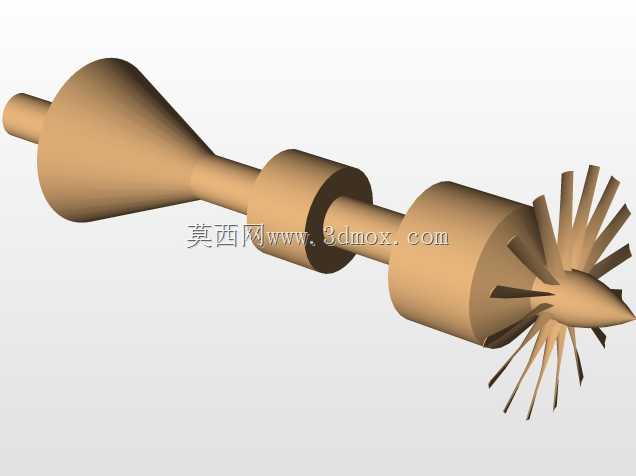

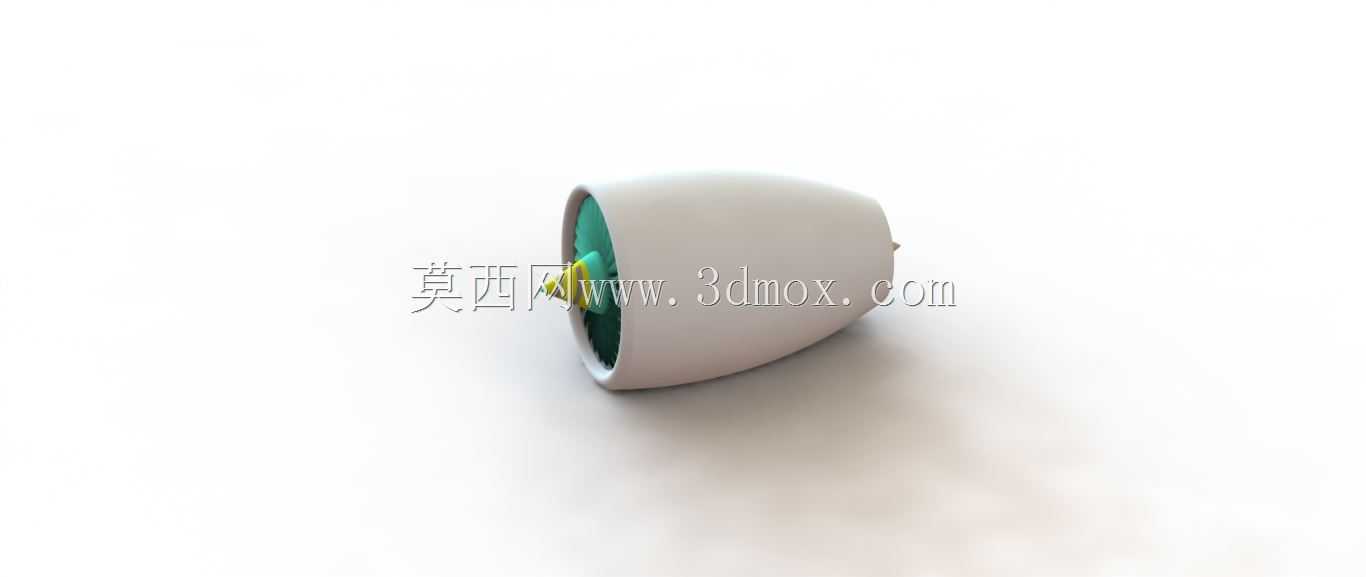

这款螺旋桨采用导流罩与桨叶集成式的结构设计，主要适配小型航空飞行器的前端推进场景，在实际应用中可承担低速巡航、短距起降阶段的推力输出任务，区别于外露式螺旋桨结构，包裹式的整流外形能大幅降低桨叶尖端的紊流干扰，减少飞行过程中的气动阻力，同时避免桨叶外露带来的异物磕碰风险，在小型无人机、轻型通航实验机型的动力系统匹配中具备较好的适配性。从设计思路来看，整体结构优先考虑气动效率与安装兼容性，导流罩采用流线型纺锤外形，曲面过渡全程遵循等压力梯度设计原则，从前端进气口到尾部收敛段的曲率变化经过多轮气动仿真校验，能保证气流平顺通过桨叶工作面，不会在罩体尾部产生气流分离造成推力损失。桨叶与罩体内部的安装座采用同轴定位设计，安装边界预留了标准的动力输出轴对接法兰，可匹配常规的小型航空动力轴系尺寸，安装时无需额外定制转接结构，直接通过端面的止口定位即可保证同轴度，降低装配过程中的动平衡调试难度。在功能特性层面，该结构的桨叶采用小弦长、大扭转角的叶型设计，在低转速工况下就能输出足够的静推力，适配小型飞行器的起飞重量需求，同时罩体内部预留了电机或者发动机输出端的安装空间，可将动力单元完全收纳在导流罩内部，进一步降低整机的迎风面积，减少外露部件带来的额外风阻。外形尺寸方面，整体最大直径控制在适配轻型飞行器机头安装的区间内，轴向长度不会超出机头前端的重心配平边界，安装后不会改变整机的原有重心分布，避免额外的配平调整工作量。结构细节上，桨叶根部与安装座的连接位置做了圆弧过渡处理，可降低长期运转过程中的应力集中问题，提升结构疲劳寿命，导流罩的尾部收敛段做了薄壁处理，在保证结构刚度的前提下尽可能降低整体重量，匹配航空部件对自重控制的严格要求。实际选型匹配时，可直接根据飞行器的前端安装接口尺寸调整安装座的法兰孔位，无需改动外部气动外形，能大幅缩短动力系统的匹配设计周期，在小型航空飞行器的原型机开发、现有机型的动力升级改造场景中都能适用。
