航空飞机轴承支架轻量化结构设计

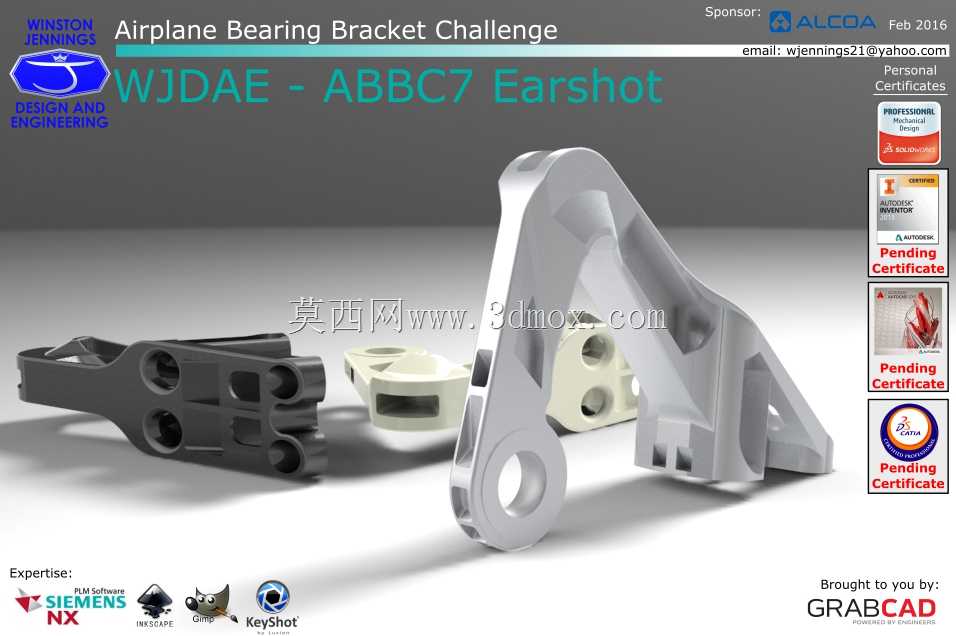

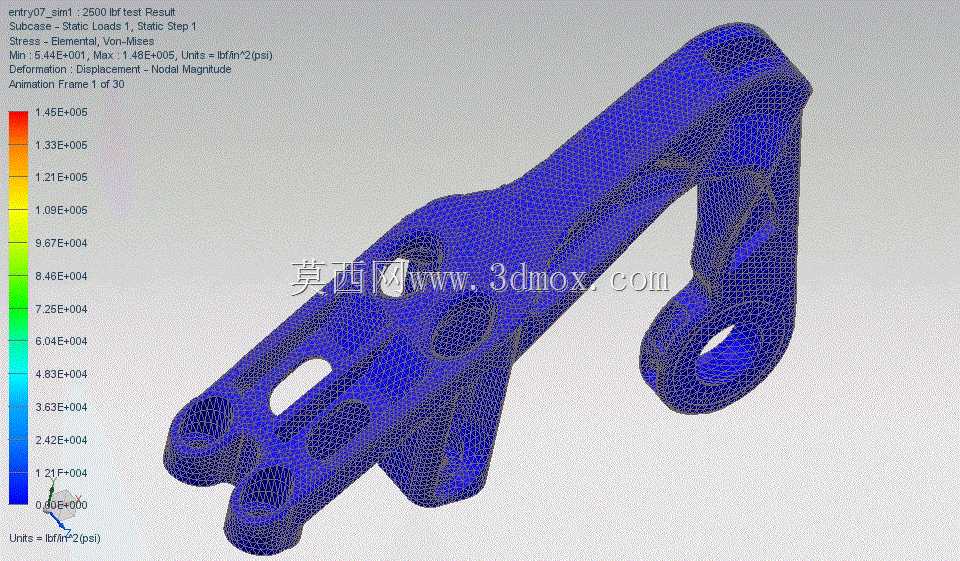

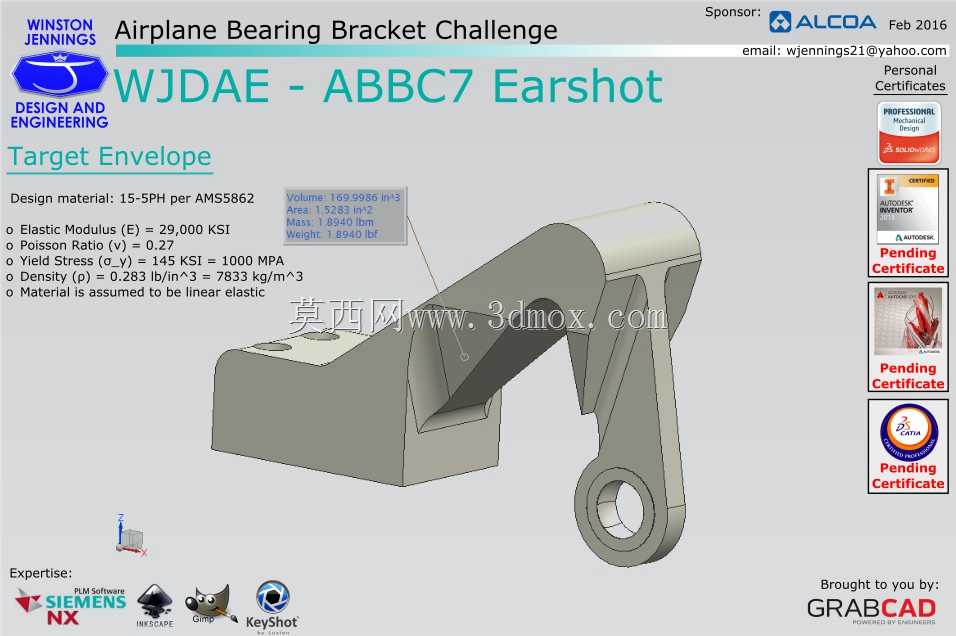

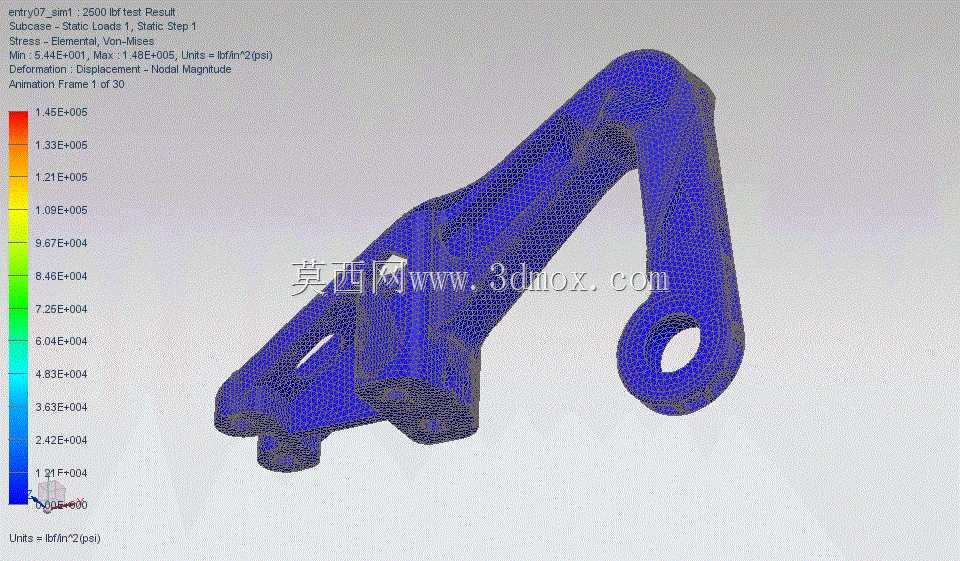

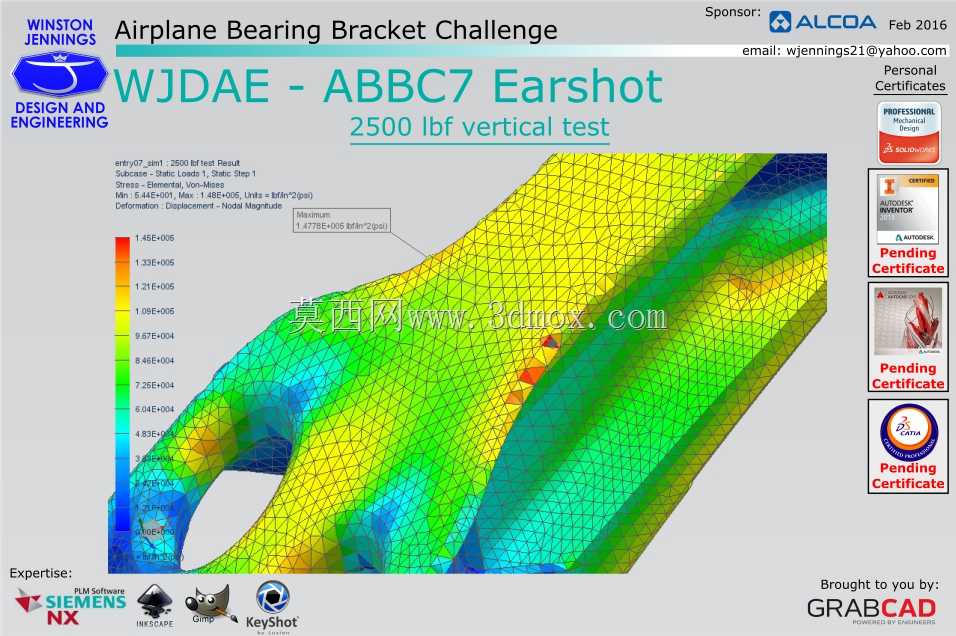

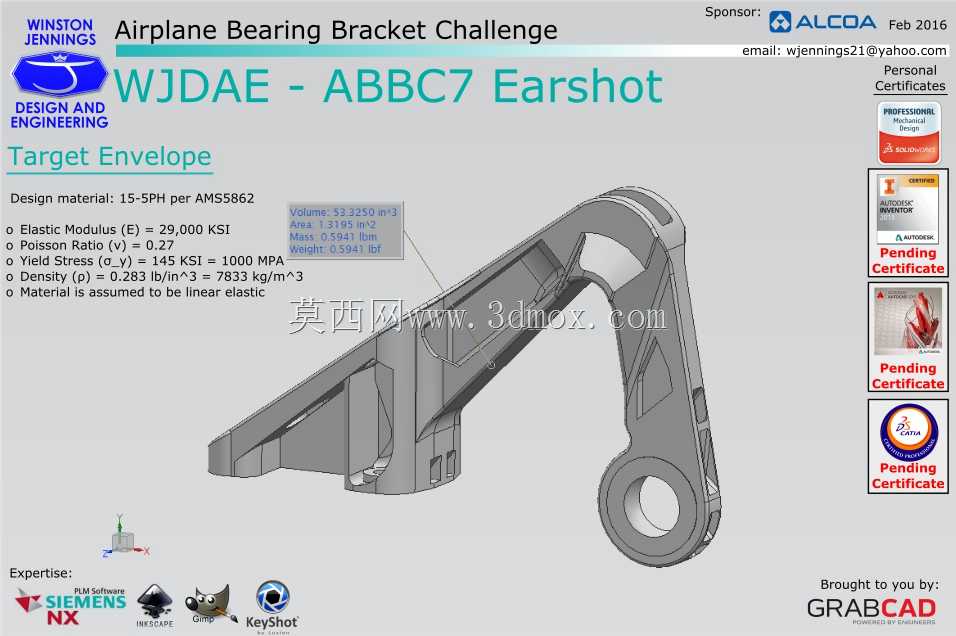

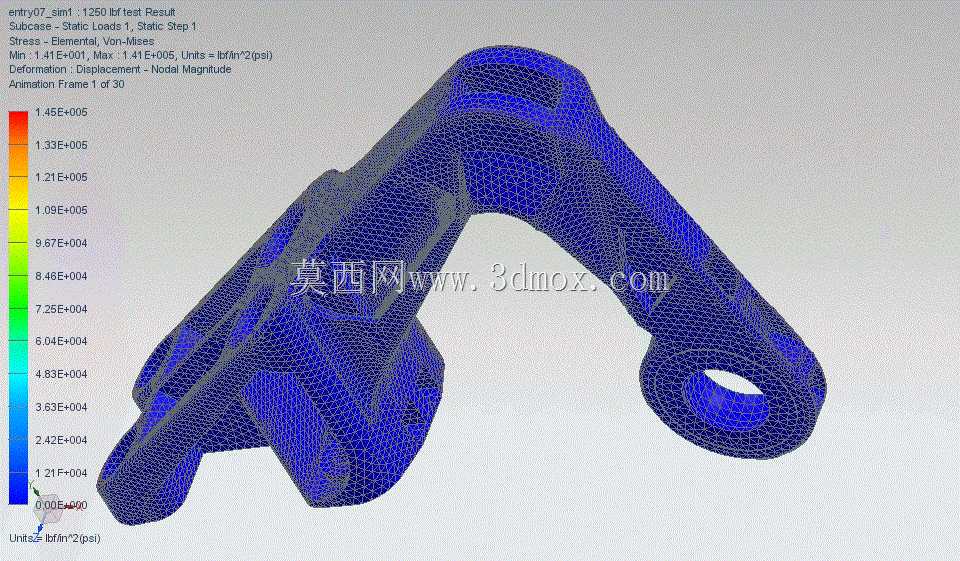

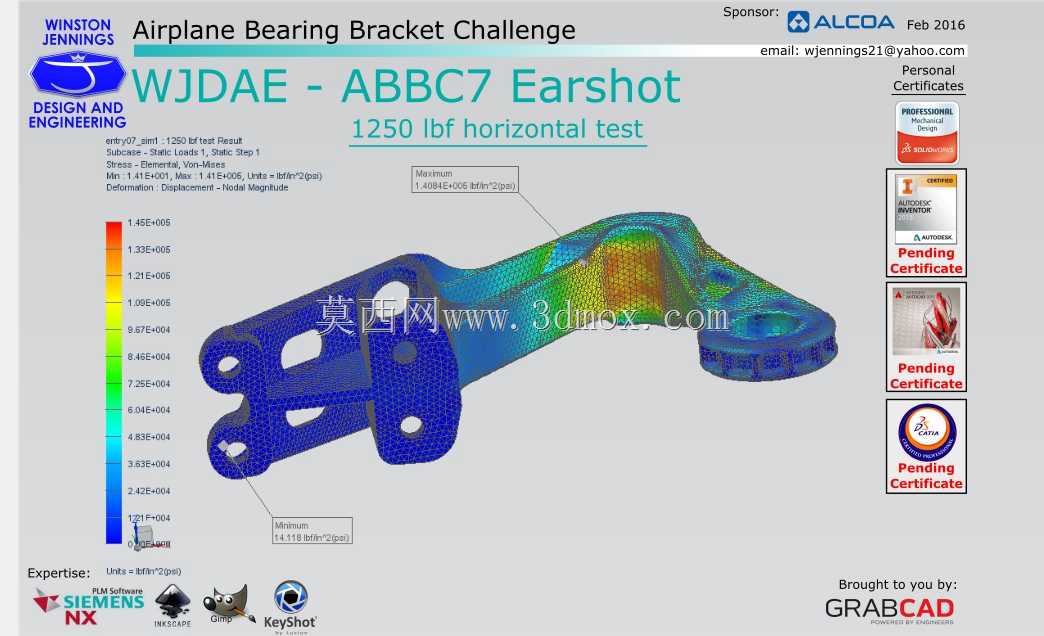

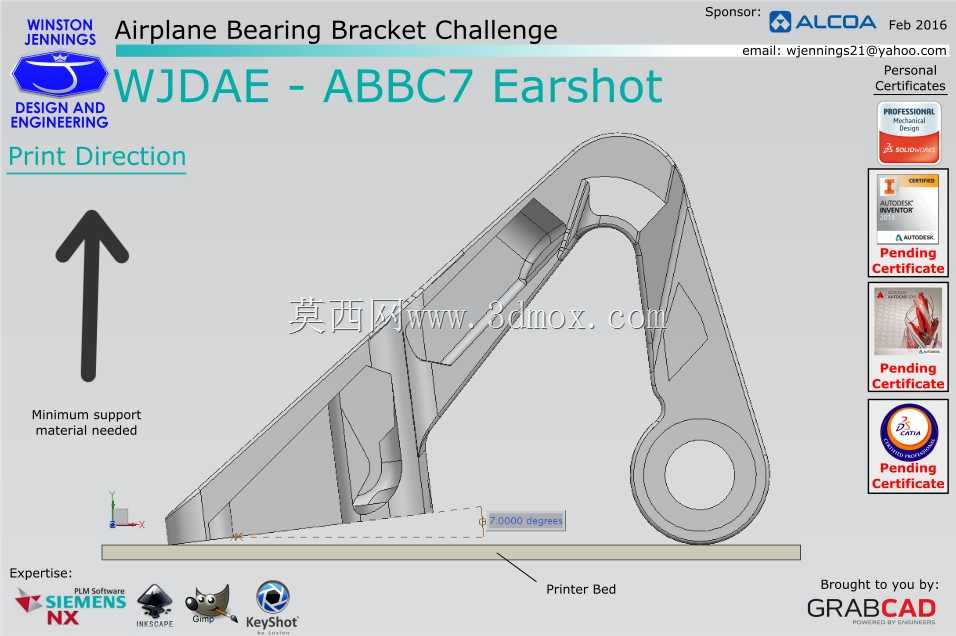

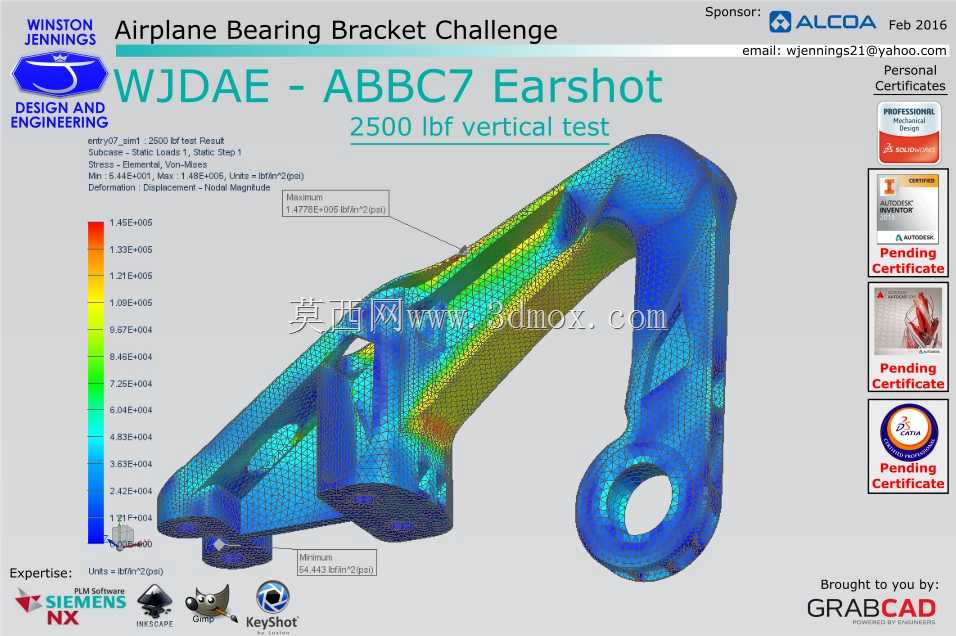

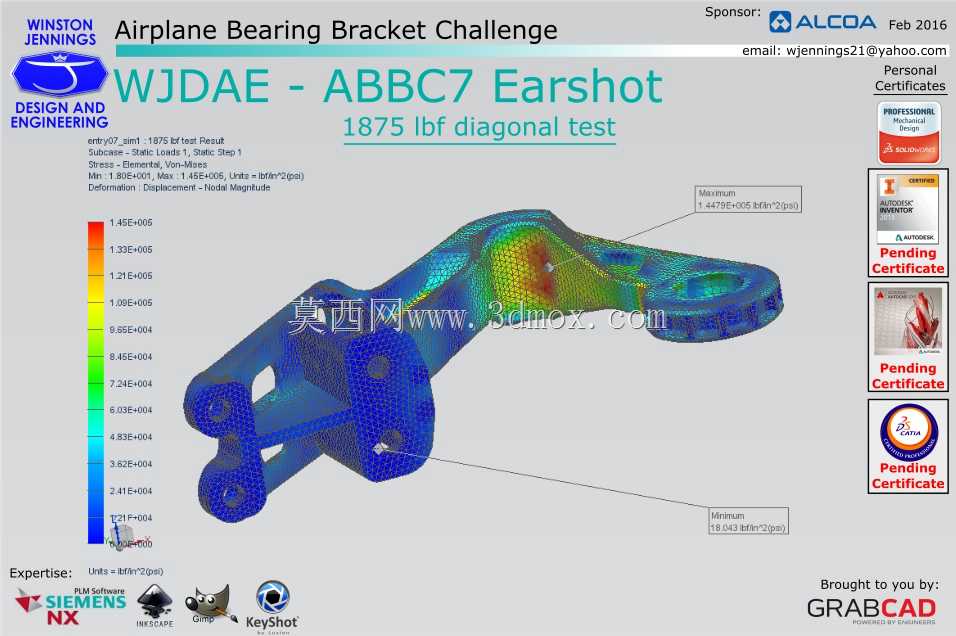

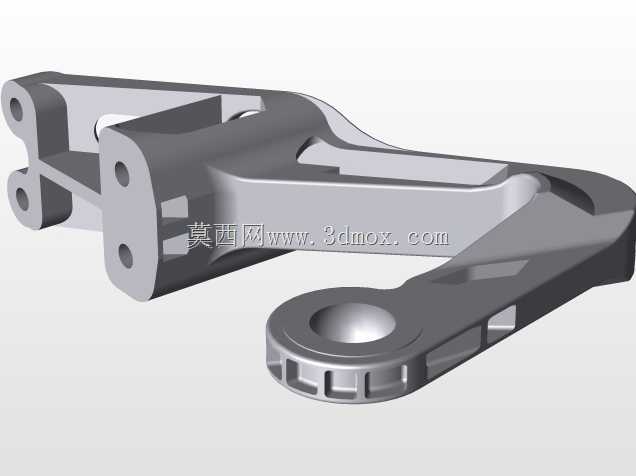

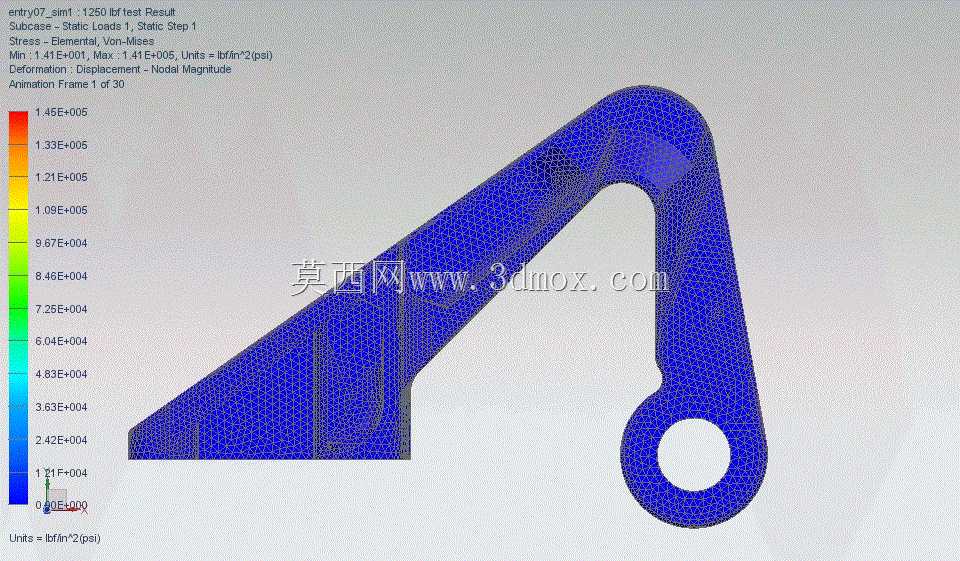

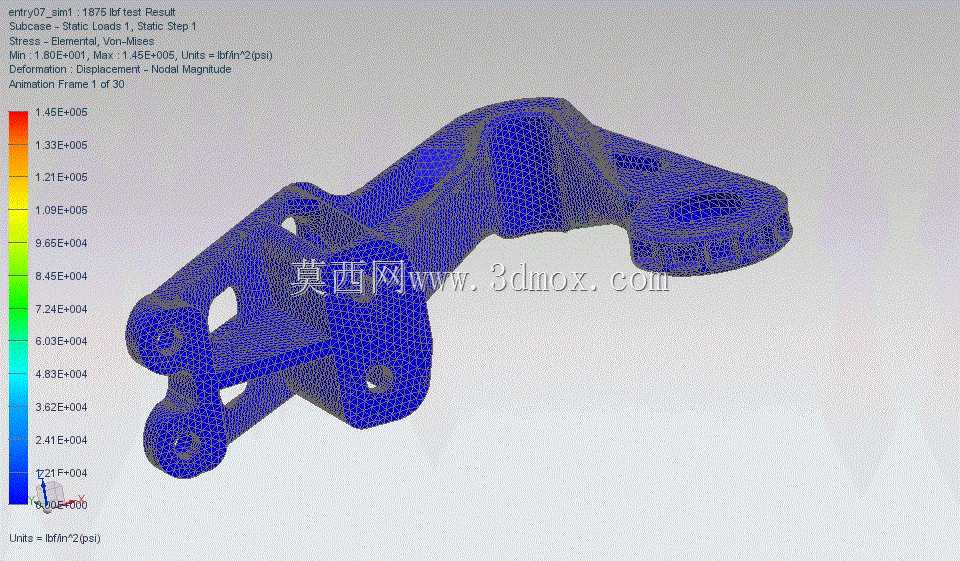

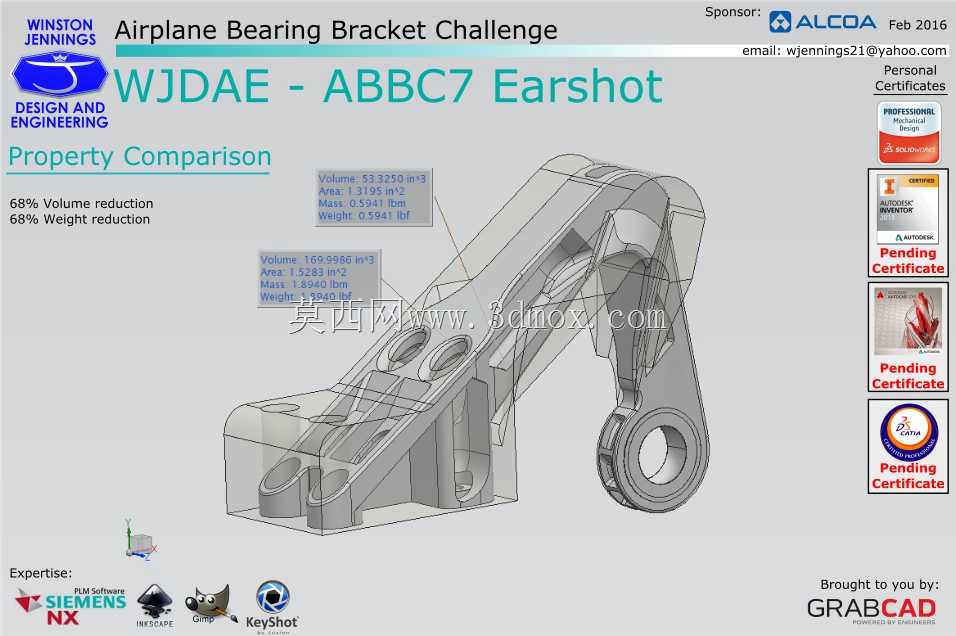

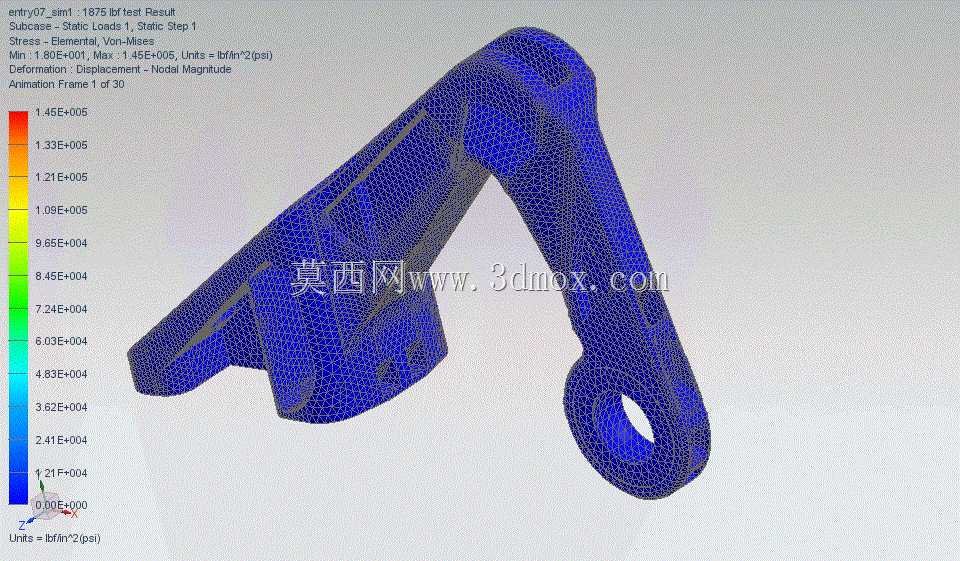

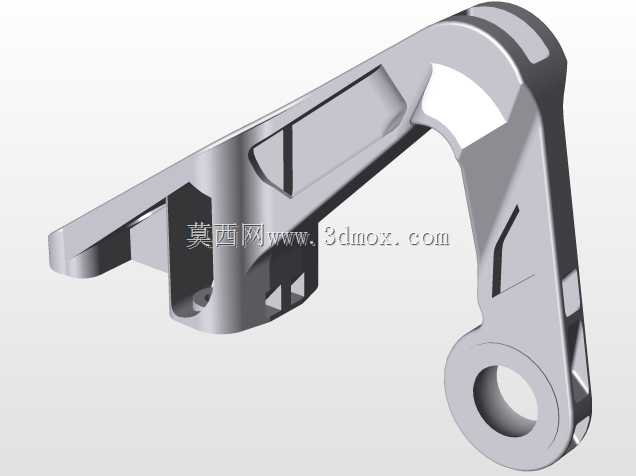

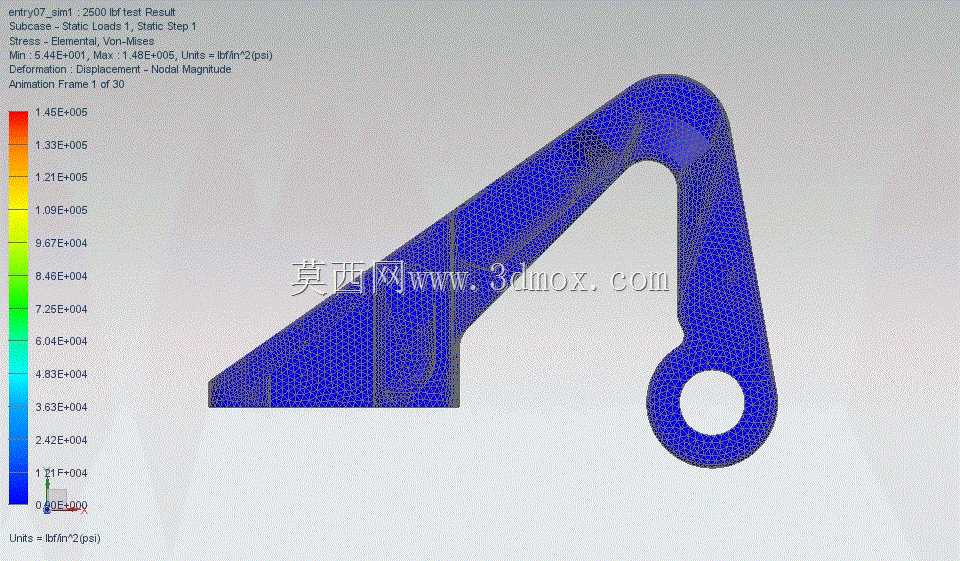

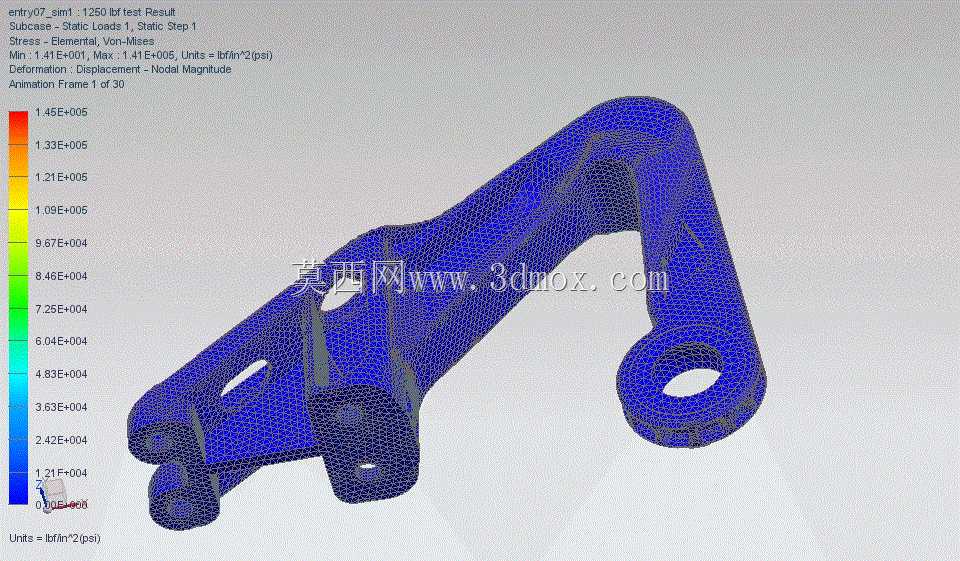

这款轴承支架是面向航空飞行器结构连接场景开发的承载构件，主要用于飞机起落架与机身承力框架、机翼操纵面铰接点位的载荷传递，在飞行过程中需要持续承受气动交变载荷、起降冲击载荷以及机动飞行时的多向复合作用力，是保障飞行结构可靠性的核心受力连接件。从实际装机使用需求出发，设计阶段首先锚定了安装边界的约束条件：支架底部的两个同轴安装孔需匹配机身预埋的标准铰接销轴，孔位同轴度公差控制在0.02mm以内，避免装配后出现附加弯矩加速构件疲劳；上部的轴承安装位需适配标准系列向心关节轴承，预留的轴承压装过盈量符合航空构件装配规范，确保轴承压入后不会在交变载荷下出现松脱滑移。结构拓扑优化过程中，以1.5mm基础网格尺寸完成多工况下的受力仿真，针对峰值应力集中的顶部边缘区域做了圆弧过渡增厚处理，在保证应力值低于材料许用强度阈值的前提下，对非主要承力区域做了镂空挖槽设计，相比同载荷等级的实体铸造支架减重幅度达到38%，完全契合航空构件轻量化的设计要求。构件的外形轮廓充分考虑了装机后的周边间隙，与邻近的液压管路、操纵拉杆预留了足够的安全距离，避免飞行过程中出现结构干涉；表面的加强筋走向完全顺着主载荷传递路径布置，没有多余的结构凸起，既降低了飞行过程中的气动阻力，也减少了不必要的材料消耗。材料选用航空常用的高强度不锈钢，适配金属增材制造工艺的成型特性，所有悬空结构的成型角度都满足无支撑打印的工艺要求，减少后期支撑去除的加工量，成型后仅需对安装孔位做少量精加工即可满足装配精度要求。从受力特性来看，这款支架的DOF（自由度）约束完全匹配铰接点位的运动需求，既可以传递径向与轴向的承载载荷，也能允许连接部件在小角度范围内的相对转动，避免结构在形变过程中出现应力锁死。针对航空构件的疲劳寿命要求，所有结构转角位置都做了不小于R2的圆角处理，从根源上降低应力集中系数，延长构件在交变载荷下的服役寿命；安装面的平面度公差控制在0.01mm以内，保证装配后与机身贴合面完全接触，避免出现局部点接触导致的压溃失效。
