小型旋翼飞行器机身结构设计方案

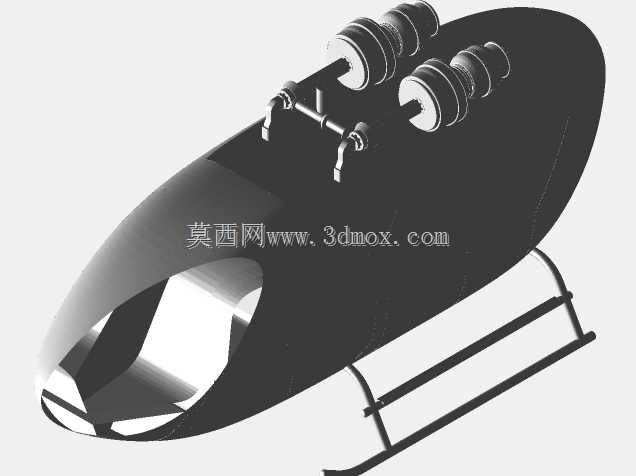

这款旋翼机机身结构的设计，首先围绕低空轻型载人旋翼飞行器的实际使用场景展开，日常可应用于低空观光、短途通勤、航空运动训练、农林植保作业巡查等场景，机身作为整架旋翼机的核心承载基体，需要承担动力系统、传动组件、驾乘舱、燃油系统、航电设备以及起落架的全部载荷，同时还要在飞行过程中承受气动阻力、机动过载与着陆冲击载荷，设计过程中需要平衡结构强度、整机重量与气动外形三者的关系。从结构布局来看，该机身采用流线型水滴式截面设计，前端为圆润的曲面构型，能够有效降低前飞过程中的压差阻力，机身中段预留了动力组件的安装接口，顶部的两组安装支座用于固定旋翼传动系统与发动机挂载结构，支座位置做了局部加厚处理，可传递旋翼工作时的交变载荷与振动，避免应力集中导致的结构疲劳。机身下部集成了滑橇式起落架的安装点位，滑橇构型的起落架不需要额外的减震作动结构，依靠自身管材的弹性形变即可吸收着陆时的冲击能量，同时在野外无铺装场地起降时，相比轮式起落架拥有更好的地形适应性，不会出现小石块卡滞轮组的问题，安装边界上起落架的横向跨度经过匹配设计，能够保证地面滑行与侧风着陆时的整机侧向稳定性，避免倾覆风险。设计思路上优先考虑了部件的装配可达性，机身侧面预留了设备检修口的安装位置，日常维护时不需要完全拆解蒙皮即可完成航电线路、油路接头的检查与更换，机身内部的舱室划分清晰，前部为驾乘操作区域，中部为动力与燃油存储舱室，尾部预留了尾梁连接的对接法兰，能够快速匹配不同长度的尾梁组件，适配不同旋翼直径的整机配置需求。外形尺寸方面，该机身整体长度适配最大起飞重量600kg级的轻型旋翼机，机身最大宽度控制在1.2米以内，既能够保证驾乘人员的操作空间，又不会过宽导致正面阻力过大，机身顶部的动力安装座的孔位间距按照通用轻型航空发动机的安装尺寸设计，具备较好的部件通用性，不需要额外做转接支架即可完成主流轻型旋翼机动力单元的装配。结构细节上，机身蒙皮与内部承力框架的连接点位做了等间距排布，既能够保证蒙皮的局部刚度，避免飞行过程中蒙皮鼓动产生气动噪音，又能够控制整体的连接紧固件数量，降低整机自重。在着陆工况的载荷校核中，该机身结构能够承受1.5g的垂直着陆冲击载荷，配合滑橇起落架的形变吸能，可满足一般轻型旋翼机的着陆强度要求，同时机身前部的曲面构型在发生轻微碰撞时，能够通过结构溃缩吸收部分冲击能量，为驾乘人员提供额外的安全防护空间。
