电感式圆柱螺纹接近感应传感器结构

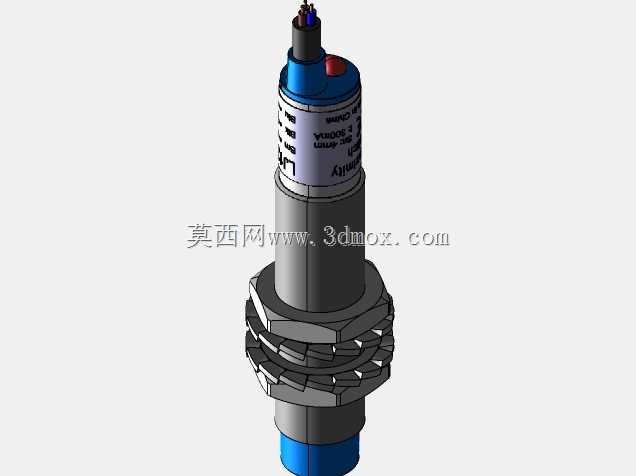

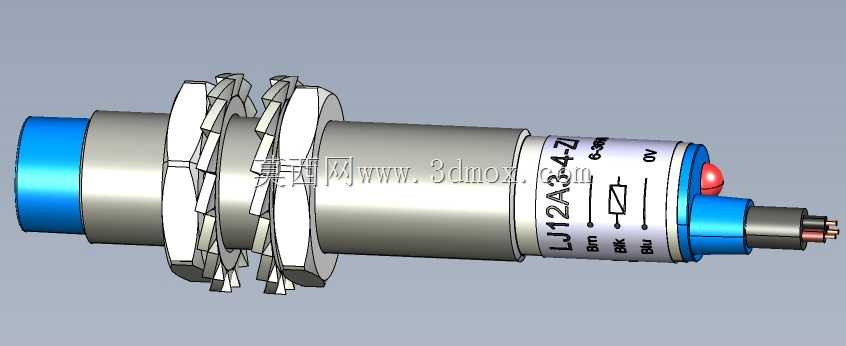

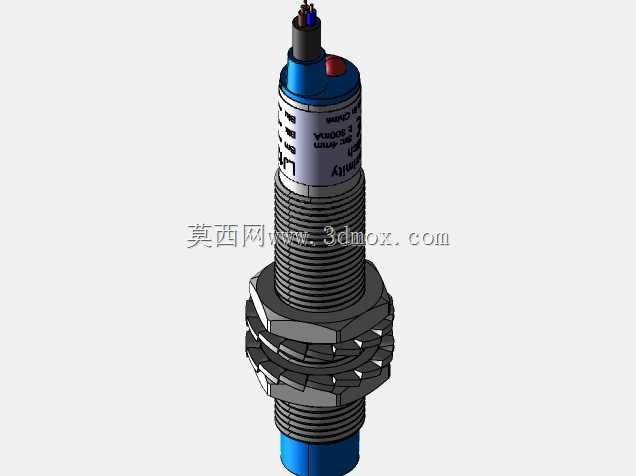

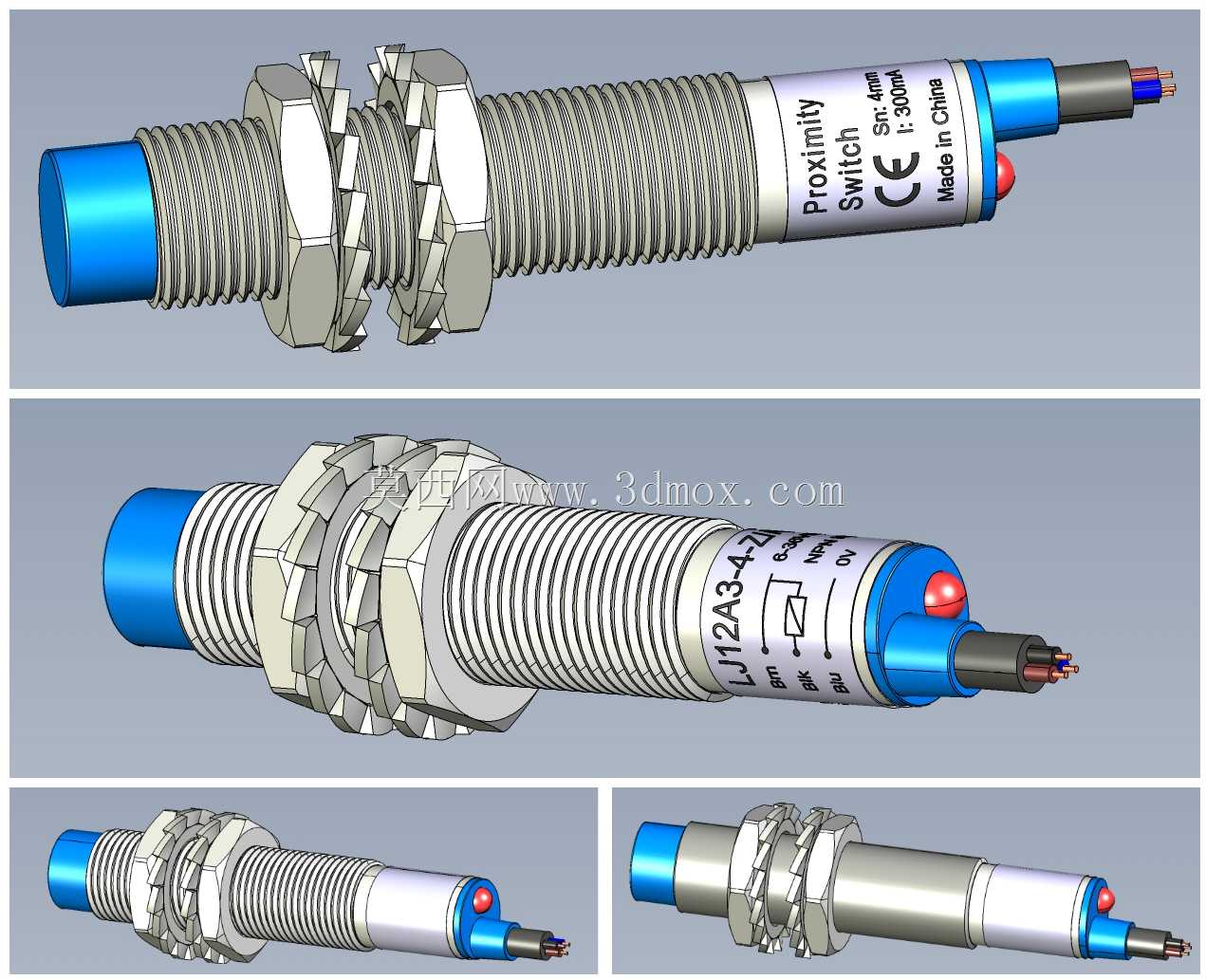

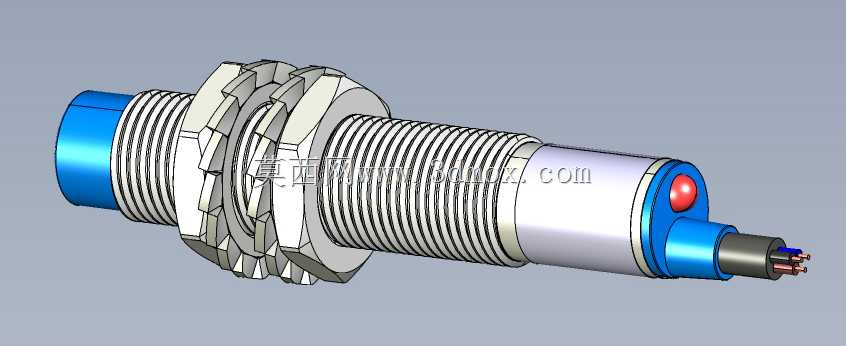

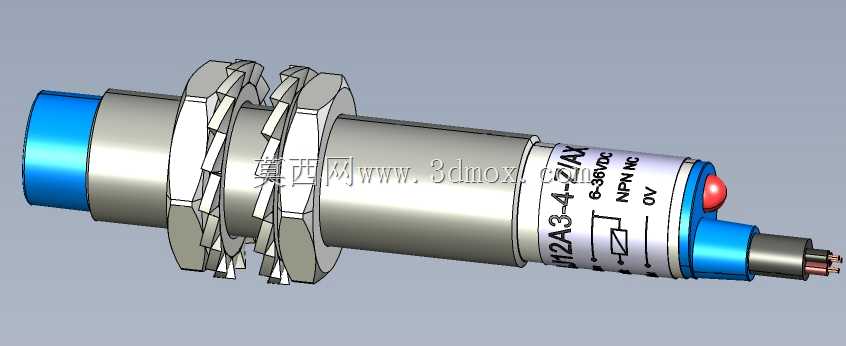

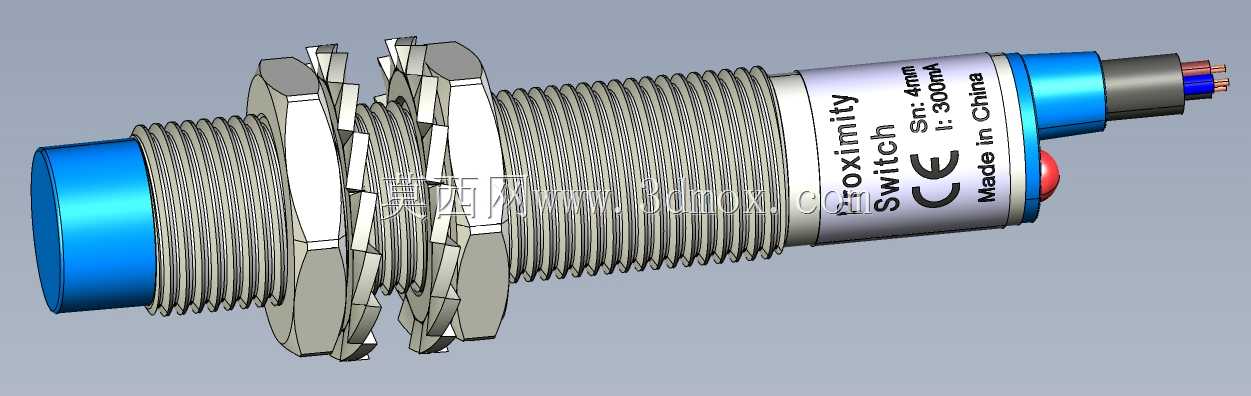

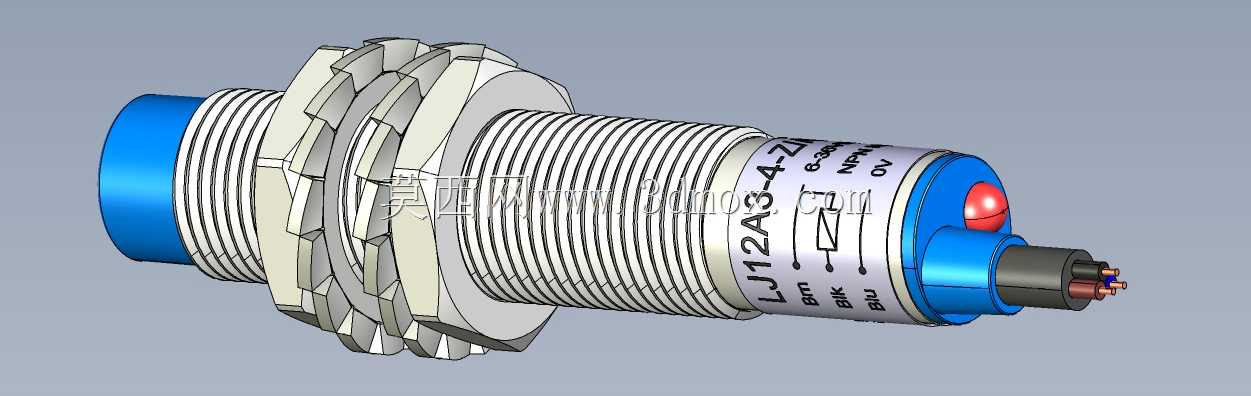

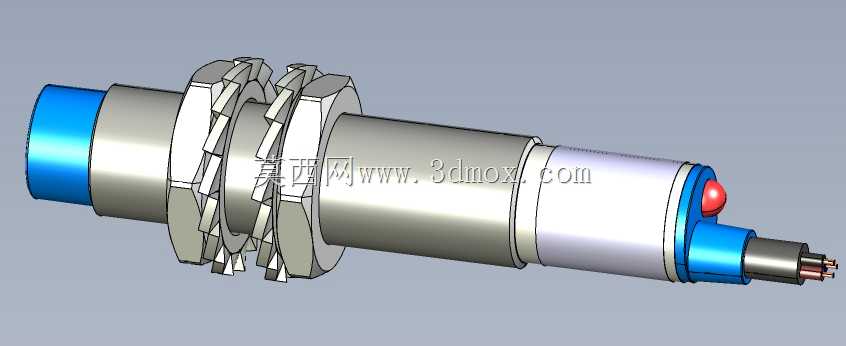

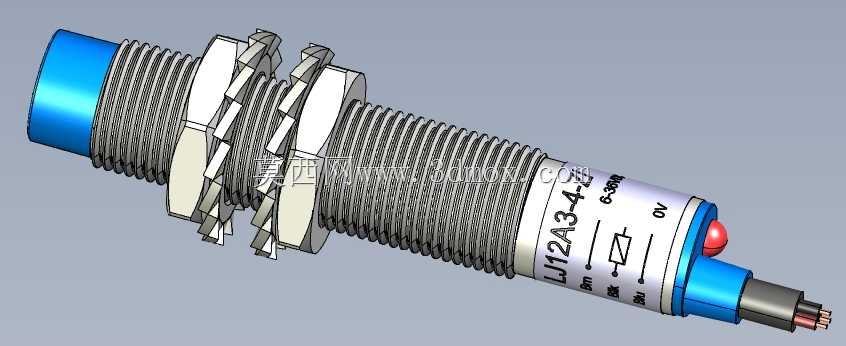

这款M12规格的非齐平安装接近传感器，是小型自动化设备里极为常用的位置检测元件，不少做小型工作台、轻型CNC铣削路由设备的工程师，都会选它作为Z轴的上端限位触发件，毕竟它的检测距离刚好4mm，既不会因为距离太近容易被运动部件撞坏，也不会因为检测距离过远出现触发滞后、误判位置的问题。从结构设计来看，它采用标准M12x1的细牙螺纹外壳，配套两个六角锁紧螺母，安装时可以顺着螺纹调整伸出安装面的长度，适配不同厚度的安装板，调整到位后拧紧两个螺母背紧，就能牢牢固定在设备机架上，不需要额外做复杂的安装座，能省不少结构设计的功夫。尾部出线采用耐油线缆护套，出线端做了应力释放结构，设备运行中线缆反复弯折也不容易出现线芯断裂的问题，传感器头部的感应面做了平齐的防护处理，日常加工产生的少量切屑、切削液溅到上面，也不会影响正常的检测性能，防护等级能满足常规机加工工位的使用要求。从功能特性来说，它支持6-36V直流供电，三线制的接线方式适配市面上绝大多数PLC、运动控制卡的输入端口，NPN/PNP多种输出类型可以根据设备的控制系统选型，响应频率能到400Hz，哪怕是快速运动的轴类部件经过，也能快速捕捉到位置信号，不会出现漏检的情况。做三维建模的时候，要特别注意它的安装边界：螺纹段的总长度要留够锁紧螺母的调节余量，尾部出线的弯折半径不能小于线缆直径的5倍，感应头前方不能有金属遮挡物，安装时要和周边的金属构件留出至少2mm的间隙，避免出现误触发。另外传感器尾部的红色状态指示灯是朝外设计的，安装时要把指示灯朝向调试人员方便观察的一侧，后期设备调试、排查故障的时候，不用凑到设备跟前就能看到传感器的触发状态，能省不少现场调试的时间。这类传感器在轻工自动化、小型加工设备、物料输送线里用得极广，除了轴限位，还能用来检测工件到位、料仓有无物料、机构原点位置，只要是需要非接触式检测金属部件位置的场景，几乎都能看到它的身影，建模时还原它的六角螺母、螺纹段、尾部线缆、指示灯这些细节，后续做设备整体装配的时候，就能提前排查安装干涉、走线空间不足的问题，避免实际加工装配的时候才发现结构冲突，耽误项目进度。
