航空用AN960标准平垫圈结构设计

在航空航天装配场景中，紧固件配套的垫圈看似是不起眼的小零件，却直接影响整机连接结构的疲劳寿命与防松可靠性，AN960系列平垫圈正是针对航空器装配工况开发的标准配套件。这类垫圈主要用于螺栓、螺钉等螺纹紧固件与被连接件之间的接触面过渡，一方面可以分散紧固件拧紧时对被连接件表面的压应力，避免铝合金、复合材料等低强度基材表面被螺栓头压溃损伤，另一方面能够弥补被连接件表面的平面度误差，保证连接副的贴合度，在存在轻微振动的工况下还能起到一定的防松辅助作用，部分经过表面处理的型号还可适配不同电位差材料的连接场景，降低电化学腐蚀风险。

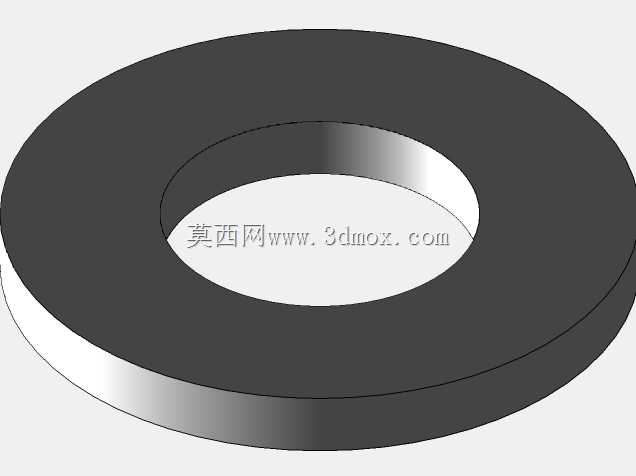

从设计逻辑来看，该系列平垫圈采用等厚度环形结构，内外径尺寸严格匹配对应规格螺纹紧固件的尺寸公差，内径预留足够的螺栓穿过间隙，同时保证垫圈与螺栓头的支撑面有足够的重叠接触面积，外径尺寸则根据不同强度等级的被连接件承压能力做了梯度划分，避免承压面不足导致的基材凹陷。建模过程中需要严格控制环形端面的平面度公差，两端面的平行度误差需要控制在极小范围内，否则拧紧后会出现螺栓偏载，导致螺纹副受力不均，长期受载后容易出现松动甚至螺栓断裂的问题。厚度尺寸的一致性也是设计重点，同一组连接副使用的垫圈厚度差不能过大，否则会导致多个螺栓预紧力出现偏差，影响整个连接节点的受力均匀性。

实际安装时需要注意，这类平垫圈的安装边界需要匹配螺栓头的支撑尺寸，不能出现垫圈内径卡滞螺栓杆、或者垫圈外径超出被连接件支撑面的情况，在航空器的蒙皮连接、框架拼接、机载设备安装等场景中，AN960平垫圈需要和对应规格的航空螺栓、自锁螺母配套使用，安装前需要确认垫圈表面无毛刺、划伤、锈蚀等缺陷，平置在被连接件表面后再穿入螺栓，避免垫圈倾斜安装导致的预紧力损耗。不同于普通民用设备使用的平垫圈，航空级平垫圈的边缘做了倒钝处理，不会出现锐边切割蒙皮防腐层、或者划伤安装人员手部的问题，表面处理层也需要适应高空高低温交变、高湿度、盐雾等复杂工况，保证长期使用过程中不会出现腐蚀剥落，影响连接可靠性。在做整机装配的三维布局时，这类垫圈的模型需要准确还原其厚度与内外径尺寸，避免在干涉检查环节出现遗漏，导致实际装配时出现紧固件长度不匹配、或者相邻零件间隙不足的问题，尤其是在空间紧凑的机载设备安装舱内，几毫米的尺寸偏差就可能导致整个组件无法顺利安装。
