深沟球滚珠轴承三维结构设计

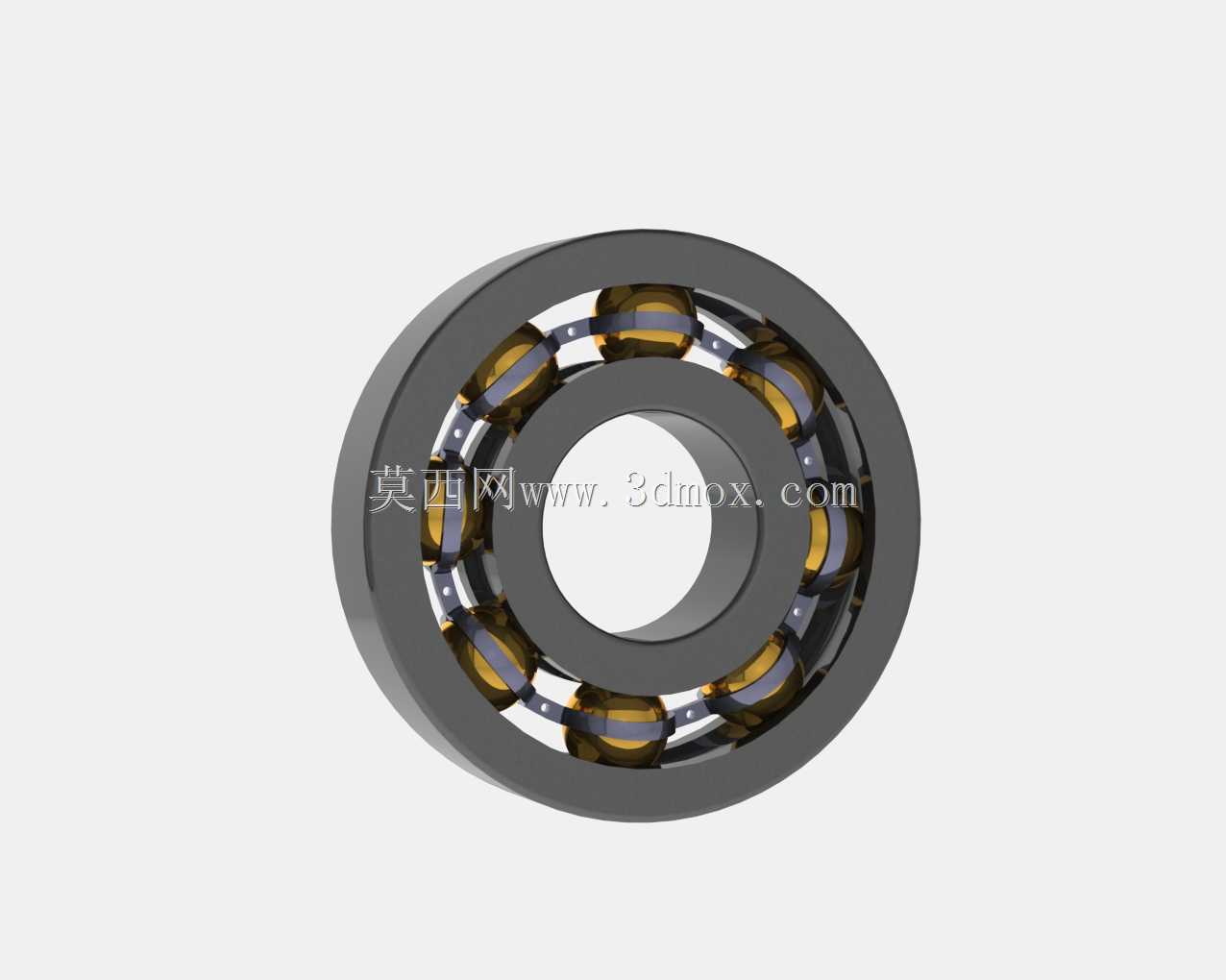

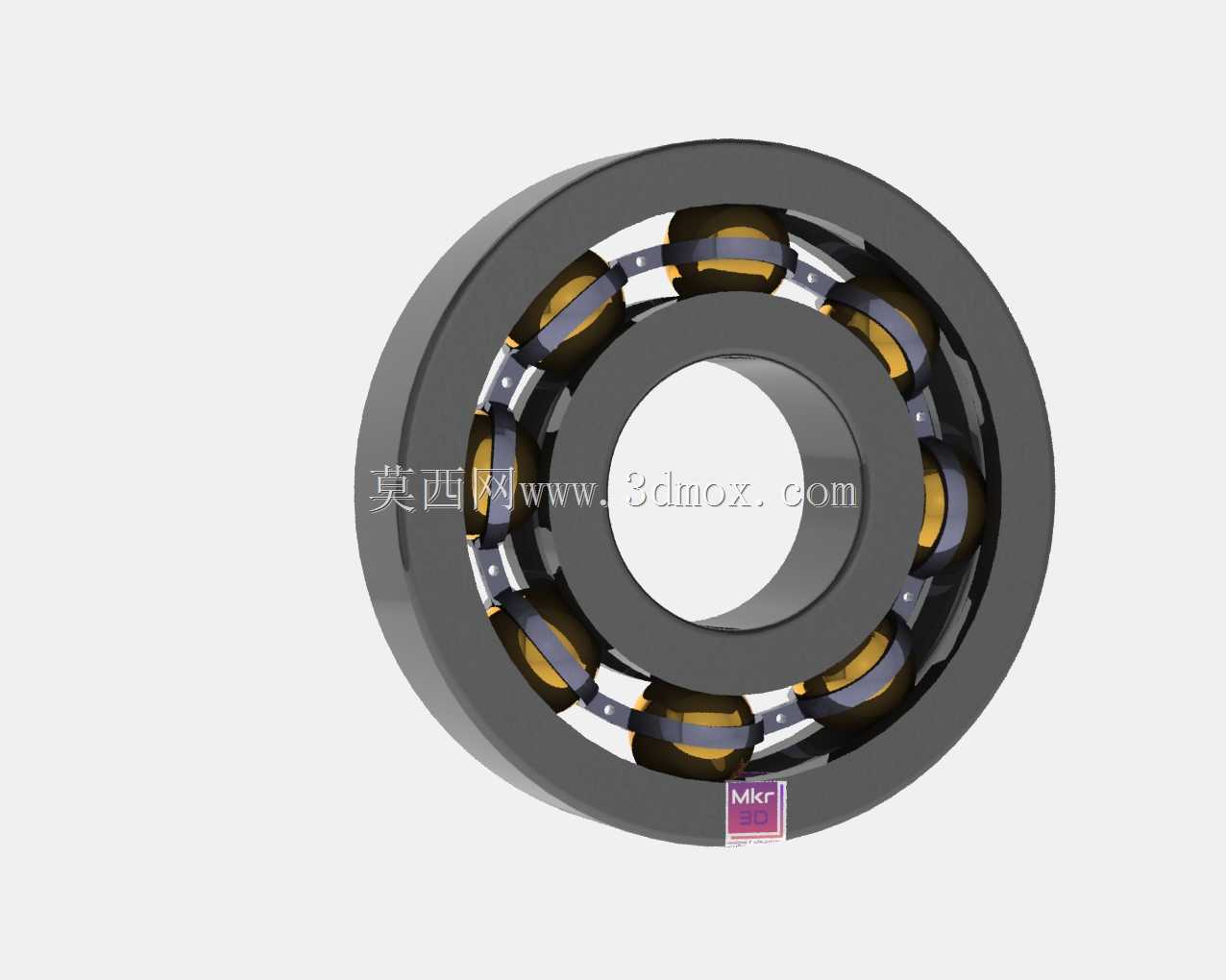

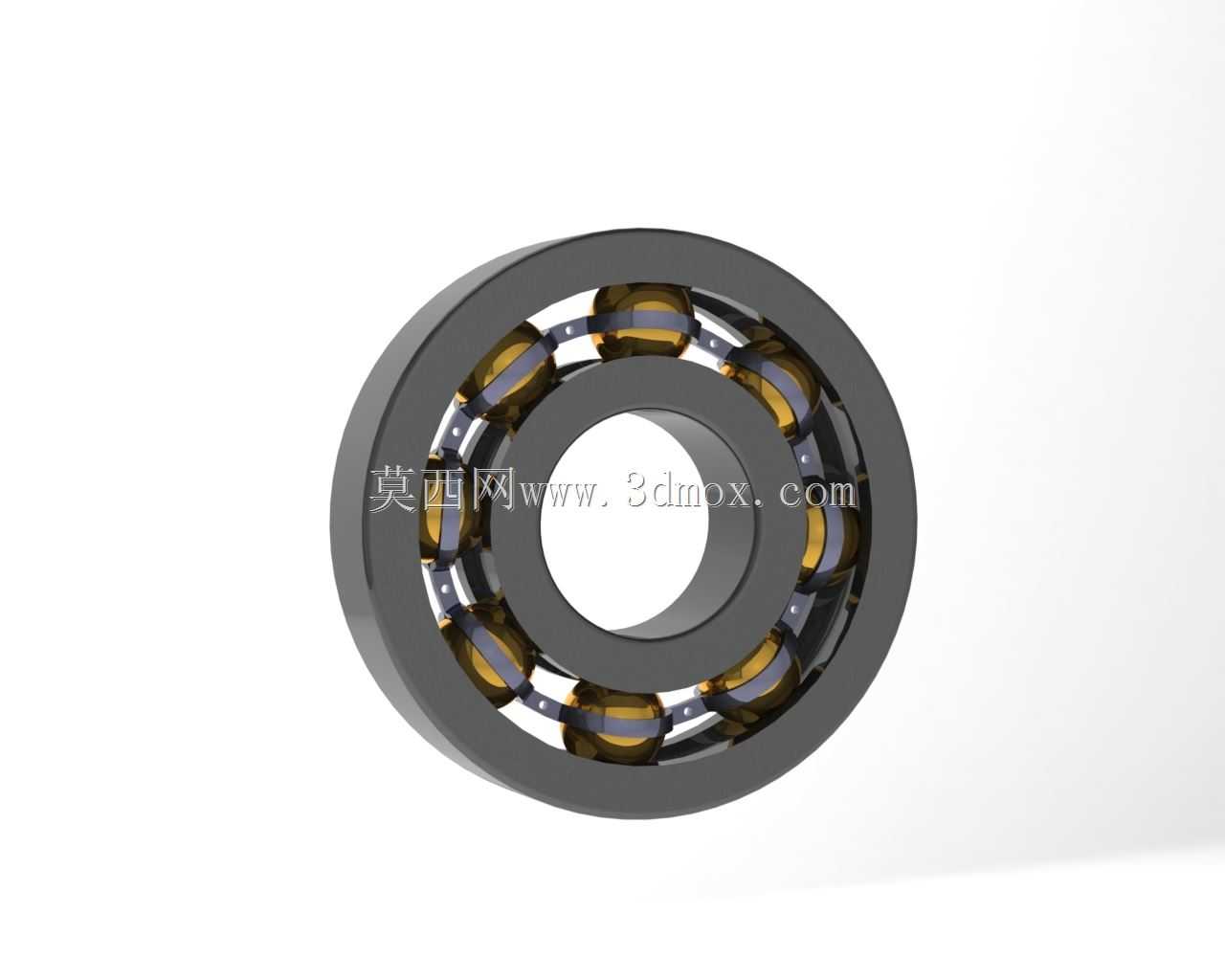

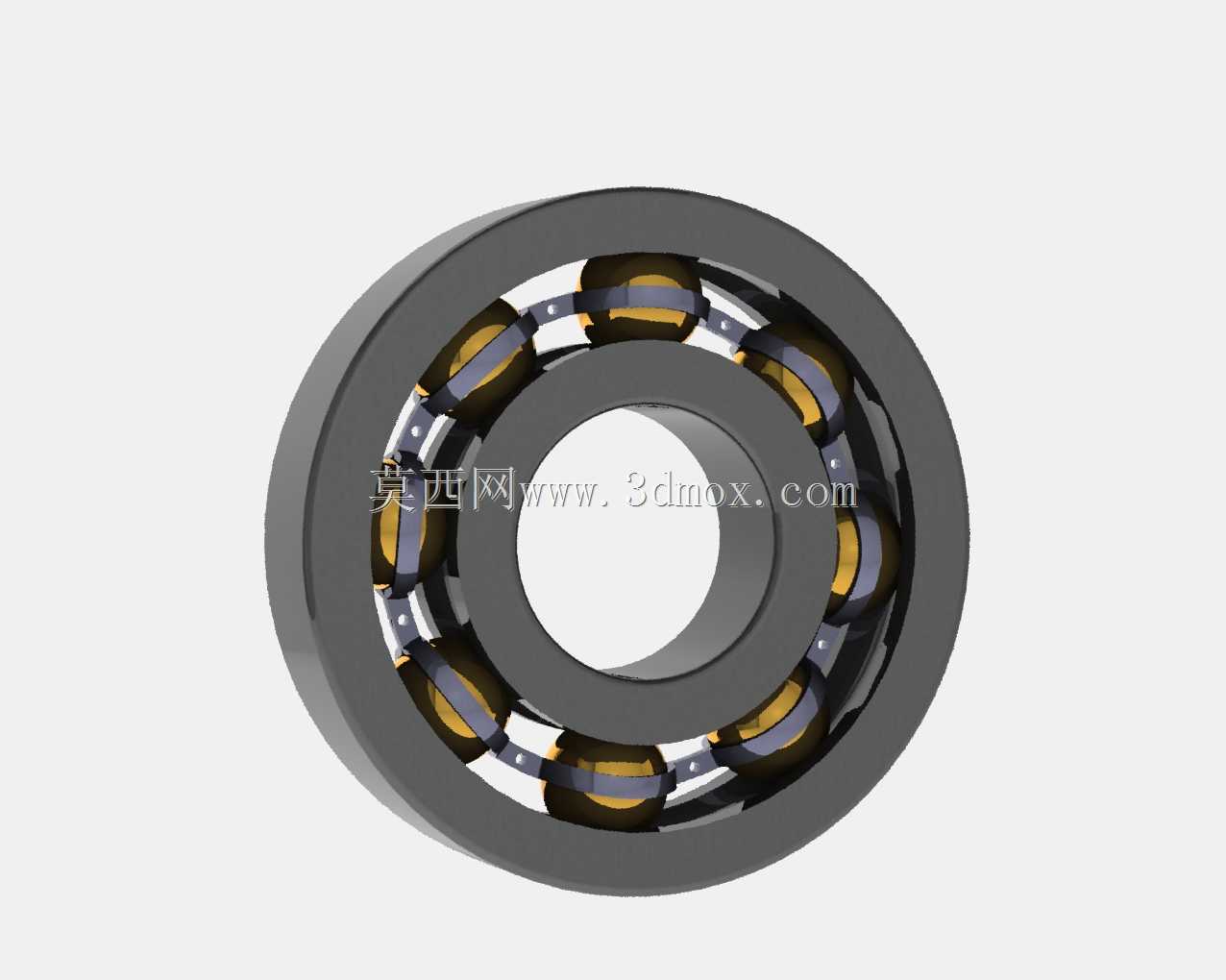

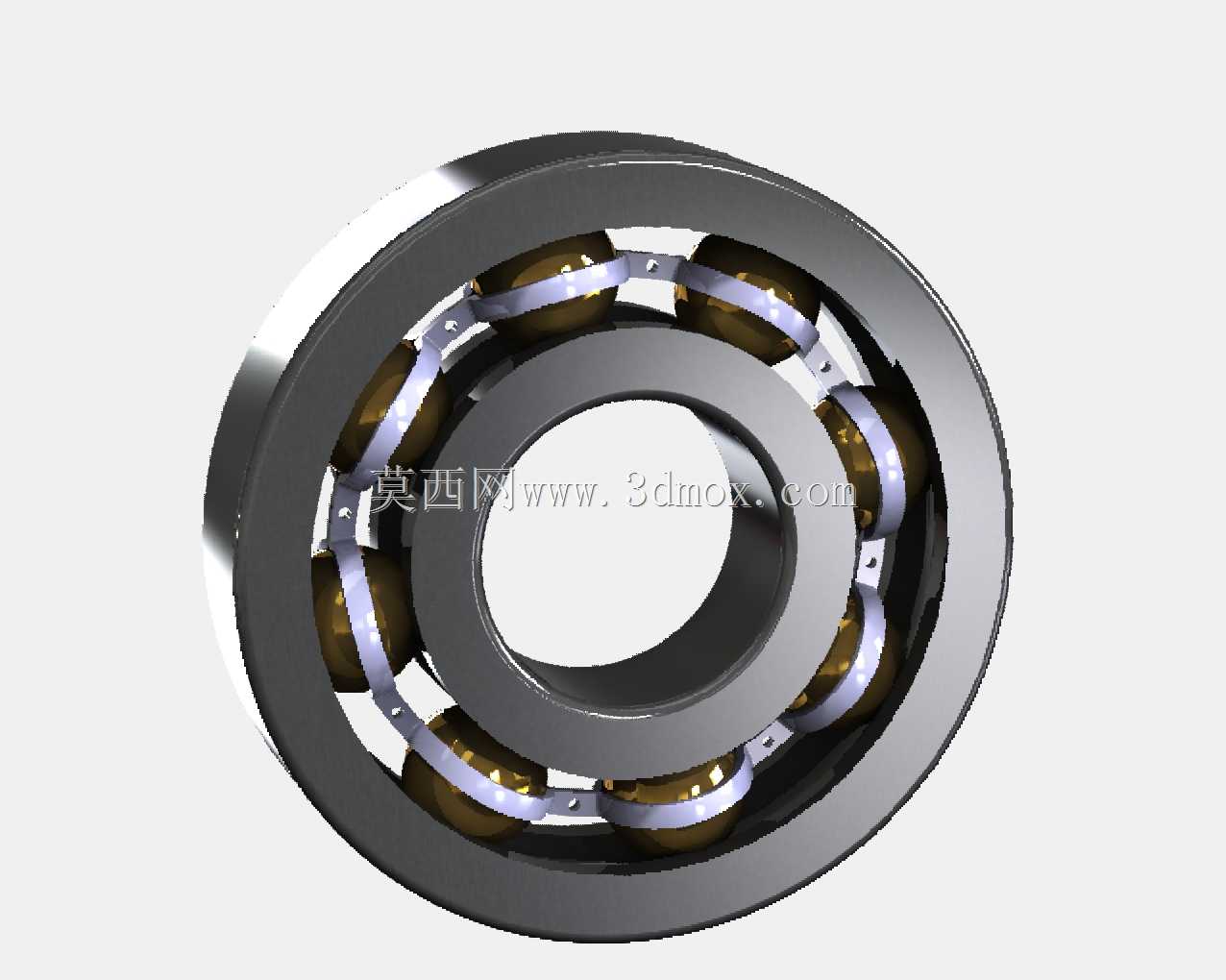

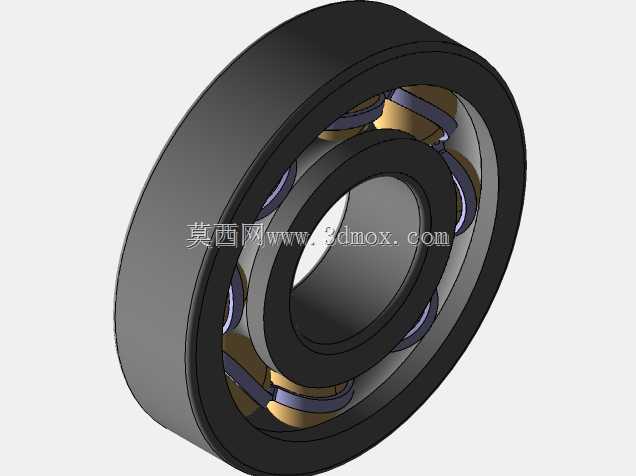

在各类旋转传动设备的结构设计中，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵类转子、减速机输入输出轴，几乎所有存在旋转运动的机械结构都离不开这类标准传动支撑件。这款滚珠轴承的结构设计完全遵循常规深沟球轴承的成熟构型，整体由内圈、外圈、多颗均匀排布的钢质滚珠、分隔滚珠的保持架四个核心部分组成，建模过程中严格还原了各部件的配合关系：内圈的外侧滚道与外圈的内侧滚道曲率完全匹配滚珠的球面半径，保证滚珠在滚道内可以顺畅滚动，不会出现卡滞或局部应力集中的问题；保持架采用兜孔结构将每颗滚珠等距分隔，避免滚珠在运转过程中相互摩擦碰撞，同时保证所有滚珠均匀承担载荷，不会出现局部载荷过载的情况。从安装适配的角度来看，这类轴承的安装边界完全匹配标准轴系的设计规范，内圈与旋转轴采用过盈配合传递扭矩，外圈与设备轴承座的安装孔采用过渡或间隙配合，方便拆装维护，设计时需要注意轴肩与轴承座孔的挡肩高度不能超过轴承内、外圈的倒角尺寸，避免安装时轴承无法贴合定位面，同时要预留合适的密封件安装空间，防止粉尘、切削液等杂质进入滚道内部加速磨损。在实际选型应用中，这类轴承主要承受径向载荷，也可以根据安装工况承受一定量的轴向载荷，当轴系存在少量挠曲变形时，深沟道的结构设计也能提供一定的调心余量，不会出现运转卡滞的问题。建模过程中对滚道的曲率、滚珠的排布间隙、保持架的壁厚都做了精准还原，既可以用于设备装配时的干涉检查，也可以作为教学演示的样例，帮助初学者理解滚动轴承的内部结构与工作原理，在做虚拟装配仿真时，也可以直接导入装配体，配合轴、轴承座等零件完成整体装配校验，验证安装空间是否充足、配合尺寸是否符合设计要求。
