哈雷摩托三人夹调节器定制结构设计

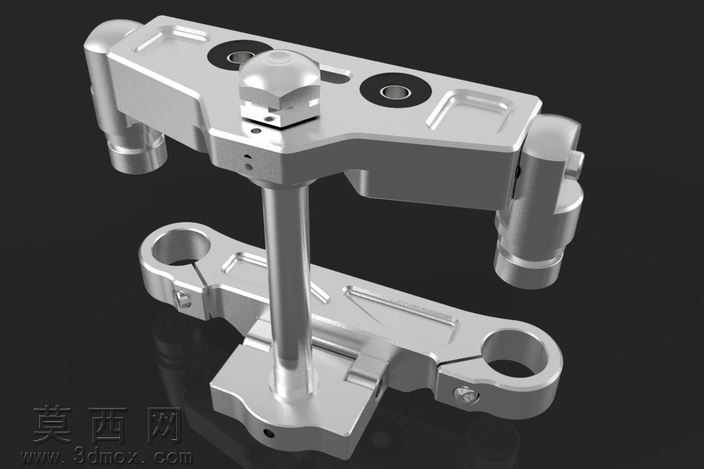

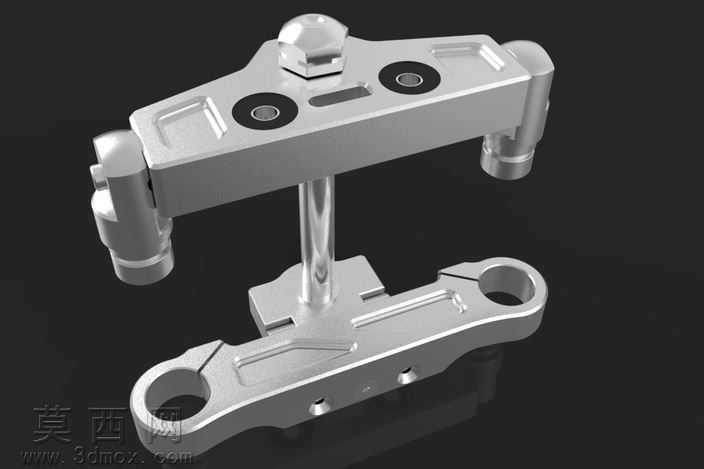

本作品为面向哈雷摩托改装场景的三人夹调节器三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对整体装配体进行层级划分，将上部压合座、中部调节立柱、下部夹持基座三个核心模块分别进行零件建模，再通过同轴配合、面重合配合完成总装约束，确保各活动部件的运动行程符合实际使用逻辑。渲染阶段采用金属材质组进行表现，主体结构件赋予哑光铝合金材质，调整粗糙度参数至0.15模拟硬质阳极氧化的磨砂金属质感，顶部锁紧螺母、侧边压接端头赋予镀铬金属材质，提高高光反射强度凸显机加工零件的精密质感，背景采用纯深灰哑光背景配合三点布光，主光源从左上方45度投射打出结构轮廓，辅光源补光消除暗部死黑，轮廓光从右后方勾勒零件边缘，充分展现各部件的结构衔接细节。材质分配上严格对应实际零件的加工工艺，基座上的安装孔位做了倒角处理还原真实机加工特征，上部压合座的两个缓冲垫位赋予黑色橡胶材质，调整漫反射颜色与低反光参数区分金属与非金属部件。结构设计上采用中部立柱螺纹调节结构，旋转顶部螺母即可带动上部压合座沿立柱轴向移动，实现夹持间距的无级调节，下部基座两端的环形安装位用于与摩托原车支架对接，侧边的快拆压头可实现快速装夹锁定，整体结构兼顾调节精度与装夹便捷性，适配哈雷车型加装三人夹持组件的改装需求，建模过程中对所有受力部位做了加厚处理，圆角过渡避免应力集中，各零件的拔模斜度、安装间隙均按照实际机加工与装配公差设置，确保模型可直接对接后续的工程出图与样机加工环节，完整还原了定制改装调节器的结构特征与外观质感。
