轻量化桁架式通用电气连接支架结构

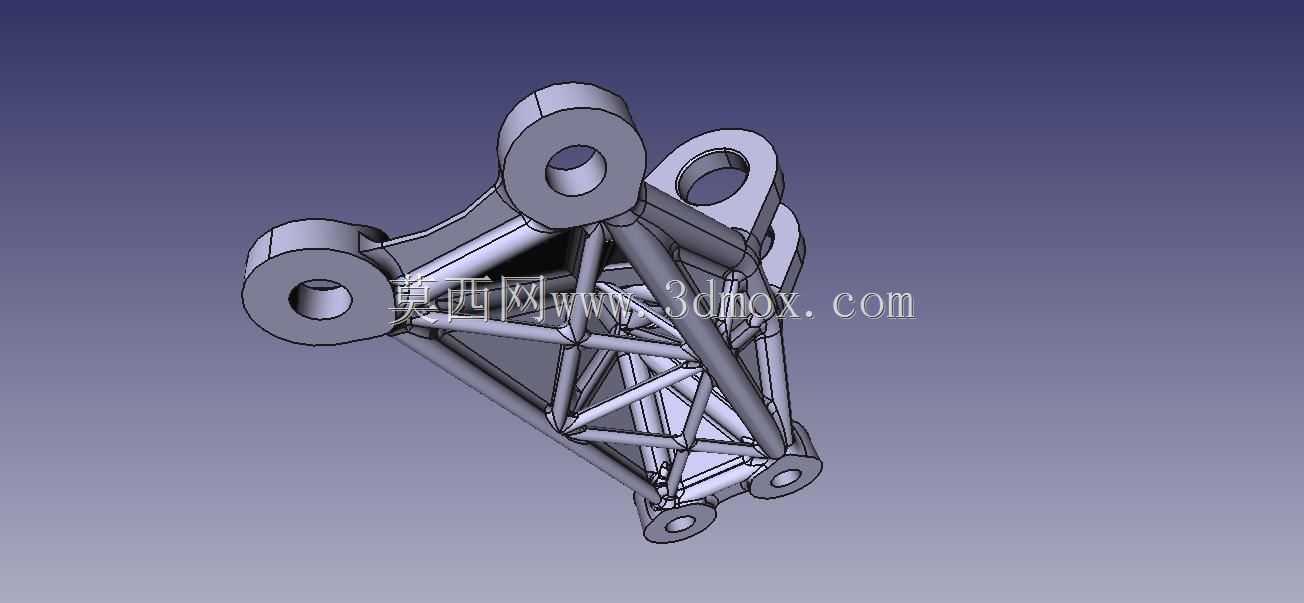

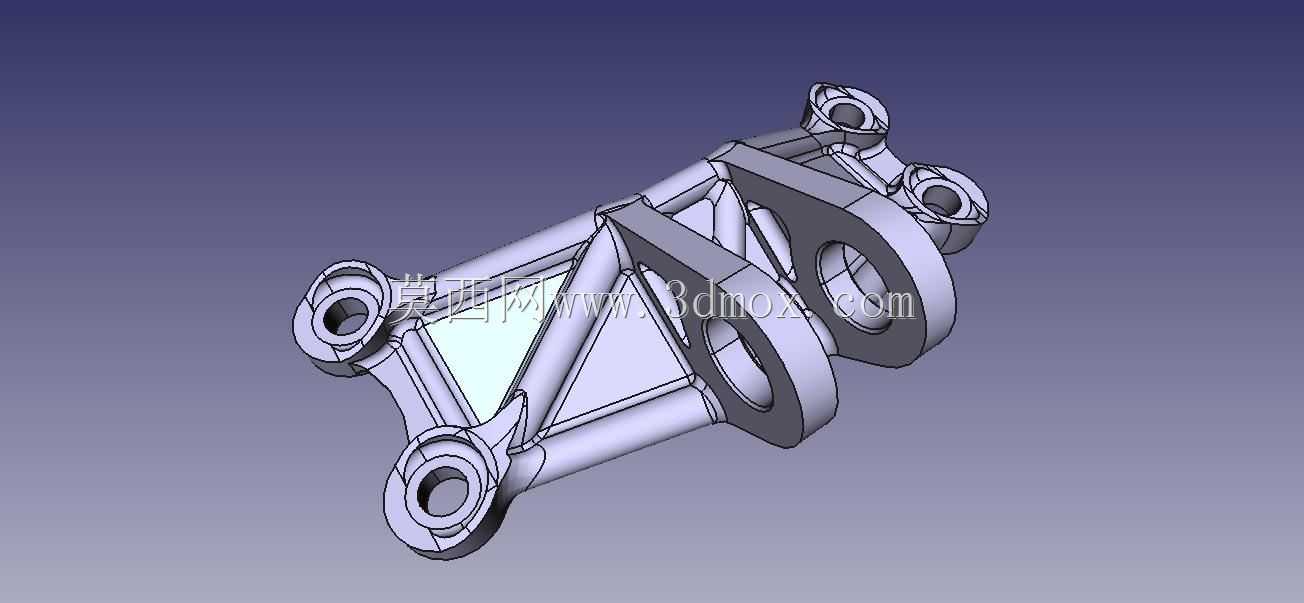

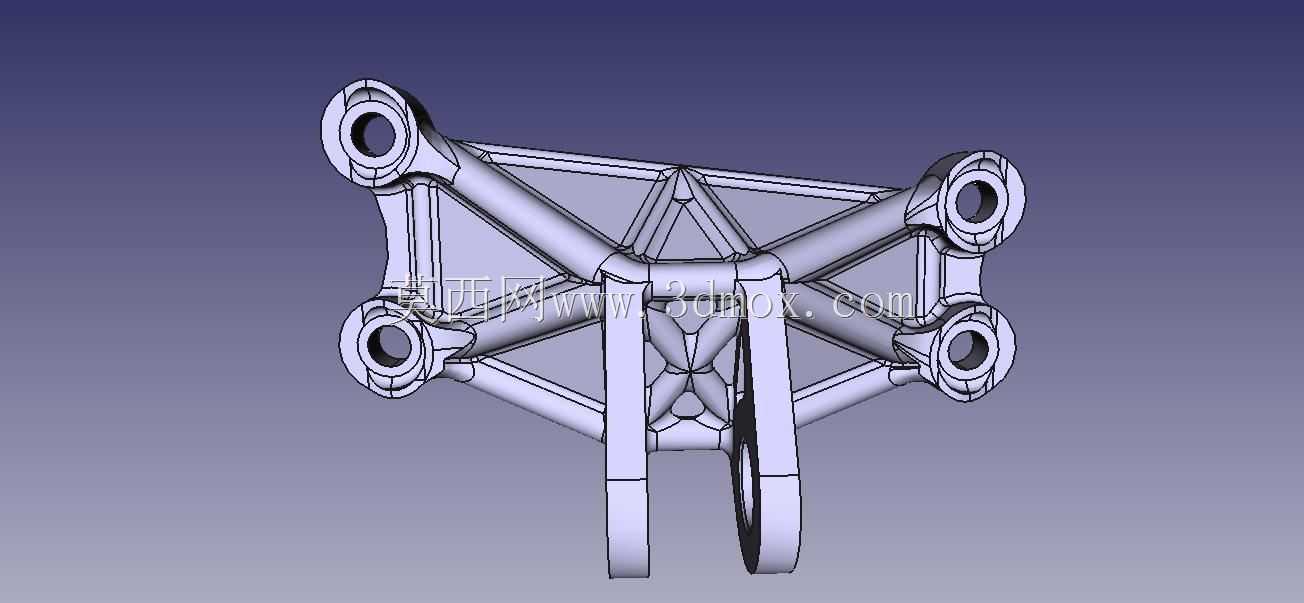

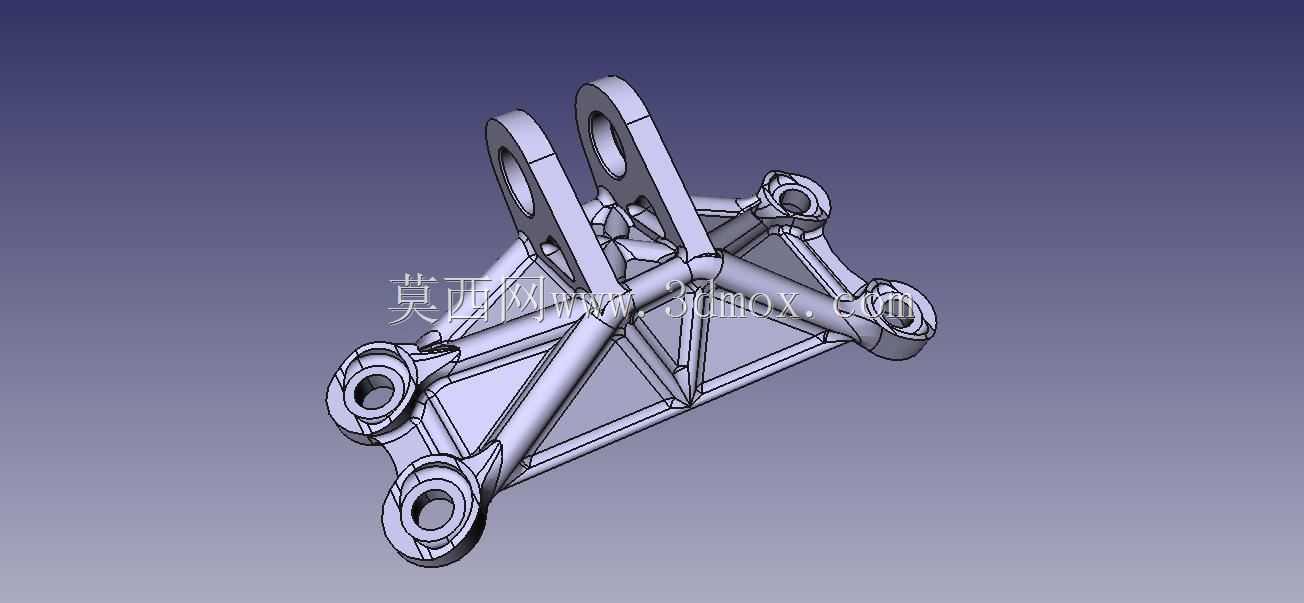

这款支架结构主要面向通用电气设备内部的元器件承托与线路排布固定场景，在低压配电柜、工业控制柜、户外电气集成模组这类需要兼顾结构强度与安装空间利用率的场景中，能够替代传统实心铸造或厚板焊接的支架部件。从实际使用需求出发，这类支架需要同时承担多组电气模块的静态承重，还要耐受设备运行过程中产生的持续微幅振动，避免长期使用后出现连接位松动、结构形变导致的元器件移位问题。设计过程中优先采用了桁架式镂空构型，通过斜向加强筋与主承力梁的三角稳定结构，在削减非承力区域材料的同时，保证各个安装孔位的连接刚度，最终实现整体质量的大幅降低，对于需要控制整体自重的移动电气设备、机载电气集成单元来说，这种轻量化设计能够有效降低整体负载，减少安装固定点位的承重压力。结构上预留的多组带衬套的安装耳座，分别对应不同规格的电气模块安装孔距，安装边界适配行业内通用的电气元件安装尺寸，不需要额外做转接件即可完成固定，耳座位置的加厚处理能够分散螺栓锁紧时的压应力，避免薄壁结构在锁紧过程中出现压溃变形。主承力梁的截面采用了变厚度设计，在应力集中的连接过渡区域做了圆角过渡处理，减少应力集中带来的疲劳断裂风险，镂空区域的尺寸经过排布校核，既不会影响结构整体的抗扭刚度，也能为电气线路的穿行预留足够空间，方便布线时的线路梳理与固定，避免线路与结构锐边接触造成的绝缘层破损。在实际装配场景中，这款支架可以通过端部的安装孔直接固定在设备内部的安装梁上，不需要复杂的定位工装，各个安装面的平面度公差控制在满足电气元件安装的精度范围内，能够保证元器件安装后贴合紧密，不会出现安装间隙导致的接触不良问题。相较于传统的实心支架，这种桁架结构的通风性能更好，在电气设备运行过程中，空气可以顺着镂空区域流通，带走元器件工作产生的部分热量，辅助降低设备内部的局部温升，对于长时间连续运行的工业电气设备来说，这种附带的散热增益能够提升元器件的工作稳定性，延长整体使用寿命。
