钢管桁架结构小型越野赛车设计

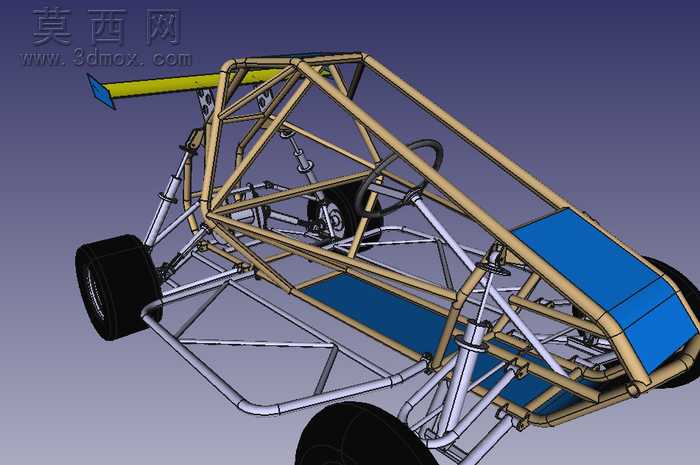

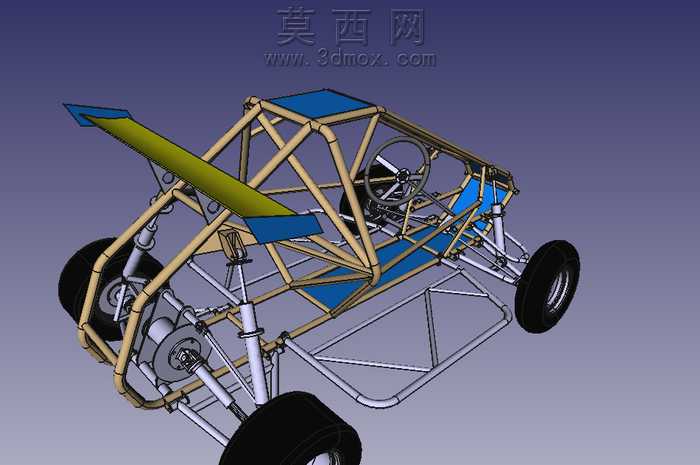

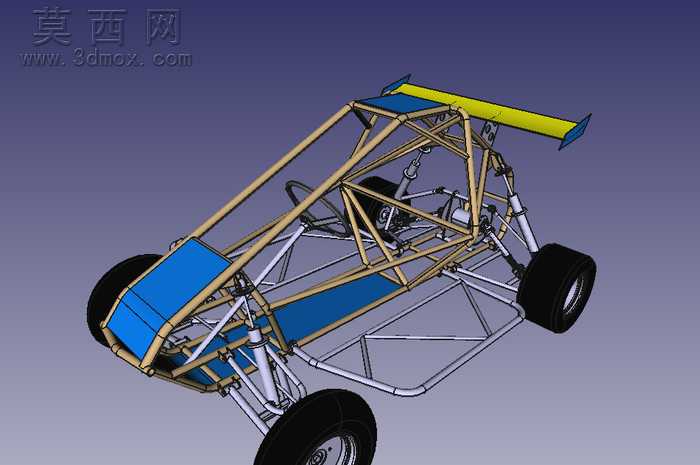

本作品为小型越野管架赛车的三维参数化建模成果，建模过程中优先采用自顶向下的设计思路，先完成整车总布置的骨架搭建，确定前后轮距、轴距、质心高度、悬架硬点等核心参数基准，再基于骨架逐一分模块完成各系统的零件建模与装配约束。车架部分采用空间钢管桁架结构设计，建模时对每根管材的弯曲半径、连接节点、壁厚参数都做了精准定义，通过布尔运算模拟管材相贯线的切割配合，还原真实管架赛车的焊接拼接逻辑，既保证车架结构的轻量化，也通过三角形桁架排布提升整体抗扭刚度，满足越野工况下的受力需求。行走系统部分，完整还原了双叉臂式独立悬架的结构组成，包含上下控制臂、转向节、减震器、轮毂轮辋等零件，建模时对各铰接点的运动副约束做了对应设置，可直观展示悬架跳动时的运动轨迹，验证悬架参数设计的合理性。车身覆盖件采用轻量化板材设计，前部导流结构、侧面护板、后部高位尾翼都做了独立建模，尾翼采用主翼加端板的结构形式，通过支架与车架后段刚性连接，兼顾造型辨识度与基础空气动力学作用。材质渲染阶段，为车架管材赋予磨砂金属材质，还原钢管焊接后的哑光金属质感，覆盖件赋予高饱和度蓝色烤漆材质，尾翼主体赋予亮黄色工程塑料材质，轮胎赋予带胎纹细节的黑色橡胶材质，减震器弹簧赋予亮面金属材质，通过不同材质的区分清晰展现各部件的功能属性，渲染时采用柔和的侧上方打光，突出车架的空间结构层次，避免复杂光影遮挡管架的连接细节。整体建模严格遵循小型越野赛车的设计逻辑，所有零件的尺寸比例、装配关系都符合真实赛车的工程要求，无结构干涉问题，可用于赛车结构教学、设计方案展示、改装参考等场景，完整呈现了管架式小型赛车从总布置到分系统设计的全流程建模思路。
