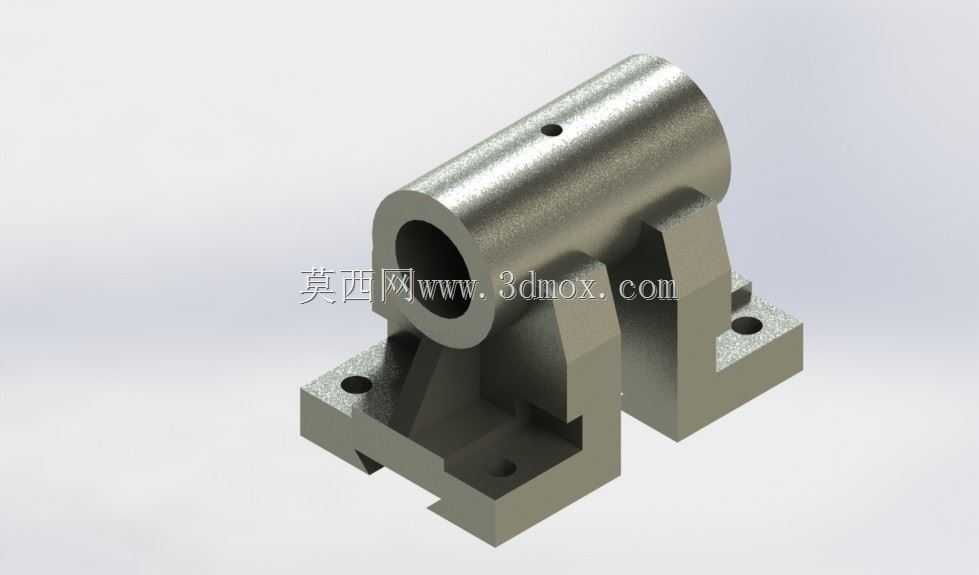

带安装支座的中空轴类机械支撑构件

该支撑构件的核心功能是为回转类传动部件提供稳定的径向支撑与轴向定位，同时通过底部集成的安装结构直接固定在设备基体上，省去额外的转接连接件，常见应用于轻工输送设备、小型自动化装配线的从动辊支撑端、小型试验台的转轴定位模块等场景。从结构设计逻辑来看，上部的中空筒体是核心功能段，内孔用于穿装转轴或配套轴套，筒体侧壁开设的径向小孔为润滑油注油孔，可在设备运行过程中向内部摩擦副加注润滑介质，减少转动磨损，筒体的外圆柱面做了等径设计，可适配标准规格的密封圈或端盖，实现支撑部位的防尘密封。下部的支撑脚采用对称式双支腿结构，两支腿之间预留了足够的避让空间，可容纳转轴端部的联轴器、锁紧螺母等外接零件，避免安装时出现结构干涉；每个支腿底部的安装面都加工了沉头安装孔，可通过内六角螺栓直接固定在设备的安装基板上，沉孔设计可保证螺栓头完全沉入安装面内，不会突出平面影响安装贴合度。设计过程中重点考虑了受力传递路径，筒体承受的径向载荷会通过支腿的加强筋均匀分散到底部安装面，加强筋的厚度与过渡圆角做了匹配优化，既避免应力集中导致的结构断裂，也不会过度增加构件整体重量。安装边界方面，底部两个安装孔的中心距按照常用小型设备的安装孔位标准设计，可直接替换同规格的标准支撑座，无需重新加工设备基体的安装孔；筒体的中心高尺寸经过校核，可保证配套转轴的轴线高度与传动部件的输入轴高度完全对齐，避免出现轴系偏心导致的运转振动。筒体的内孔尺寸公差按照间隙配合要求设计，可适配对应直径的光轴或带轴套的转轴，两端的端面加工有定位止口，可配套安装轴承端盖，实现轴承的轴向固定，防止转轴运转过程中出现轴向窜动。支腿内侧的空腔结构除了避让零件，也可作为传动带或链条的避让空间，拓展了该构件的适用场景，既可以用于光轴的直接支撑，也可用于带轮、链轮的转轴支撑，无需额外调整安装位置。
