杠杆式筒状铰接机械连接构件

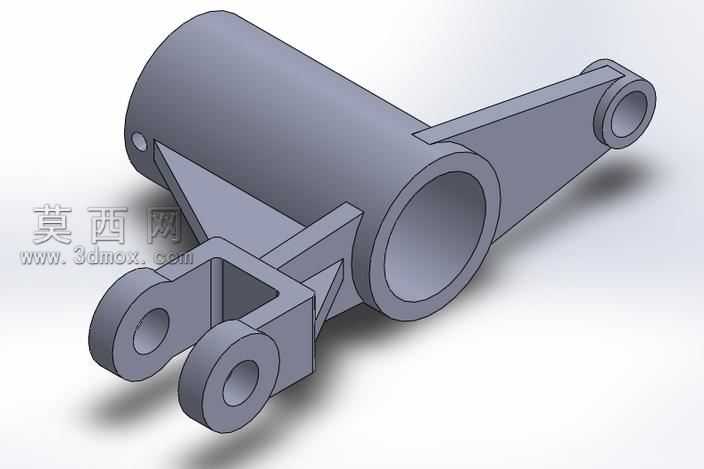

本构件采用三维参数化建模方式完成整体设计，建模过程中以SolidWorks为核心工具，先通过草图绘制勾勒出主体筒腔的截面轮廓，利用拉伸凸台命令生成核心筒状基体，再依次添加侧伸杠杆臂、下端双叉铰接耳等附属结构，全程通过几何约束保证各部分的同轴度、平行度与位置精度，避免建模过程中出现特征错位或干涉问题。渲染阶段采用哑光金属材质模拟铸钢零件的真实质感，通过环境光遮蔽效果强化结构的立体感，对筒体内壁、铰接孔内壁等隐蔽位置做了细节倒角处理，既还原实际机械加工的工艺特征，也避免渲染时出现尖锐棱边的失真问题。材质设置上区分了加工面与非加工面的质感差异，外表面保留轻微的铸造肌理感，铰接孔配合面设置为光滑机加工质感，让整体视觉效果更贴近工业零件的真实状态。结构设计上，主体大直径筒腔用于穿装主轴或固定轴类部件，侧伸的单耳杠杆臂用于连接动力输入或传动连杆，下端的双叉铰接耳用于和支座类部件形成铰接配合，各连接位置均设置了加强筋结构，在筒身与杠杆臂、筒身与下铰接耳的衔接位置做了三角形加强筋布局，有效提升构件的整体刚性，避免受力时出现应力集中导致的结构变形。设计思路围绕铰接传动的实际工况展开，充分考虑部件的装配兼容性，所有铰接孔的孔径、筒腔的轴向长度、各臂的伸展角度均按照通用机械传动的尺寸规范设定，既保证部件可以和标准轴类、连杆类零件完成装配，也兼顾了受力时的载荷分布合理性，让力的传递路径沿着筒身、加强筋、铰接耳顺畅传导，减少局部应力过大的问题。建模过程中对所有锐边做了R0.5-R2不等的圆角处理，符合机械零件的加工工艺要求，避免实际生产中出现锐边割手、应力开裂的问题，同时对各特征的尺寸做了参数化关联，后续可根据实际装配需求快速调整筒径、臂长、铰接孔间距等核心参数，提升模型的复用性。
