铰接式管夹安装支座机械结构设计

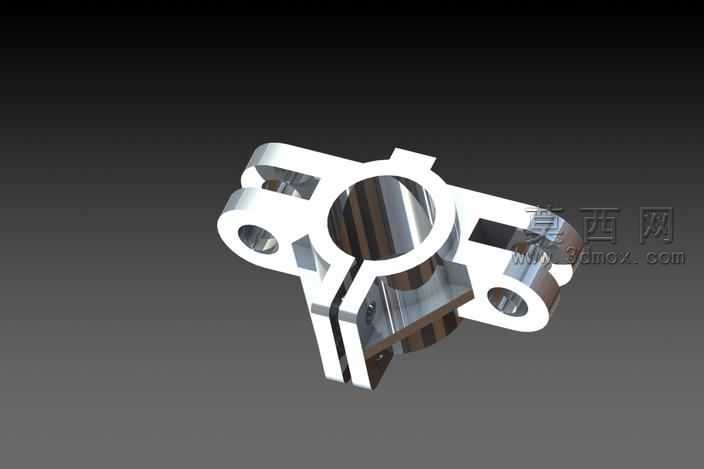

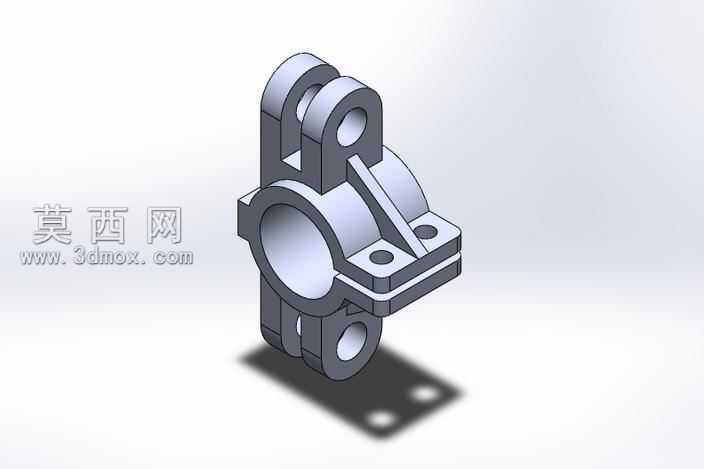

本作品为铰接式管夹安装支座的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位核心筒状夹持腔体的中心轴线，通过旋转凸台命令生成主体夹持孔的基础轮廓，保证内孔圆柱面的同轴度公差符合装配要求。上部双铰接耳结构采用对称拉伸切除方式完成，耳板处的铰接孔通过异型孔向导精准定位，孔壁与耳板端面的垂直度经过几何约束校验，确保铰接销轴装配后转动顺畅无卡滞。下部安装底板通过凸台拉伸生成，底板上的两个安装沉孔采用线性阵列排布，沉孔深度与螺栓头容纳尺寸做了适配设计，避免装配后螺栓突出平面影响安装贴合度。连接夹持腔体与上部耳板、下部底板的加强筋采用筋特征命令生成，筋板厚度均匀过渡，既提升了整体结构的抗扭抗弯强度，又避免了应力集中区域的出现。渲染阶段采用哑光金属材质赋予零件表面，模拟铸铁喷塑的工业质感，场景中添加柔和的环境光与定向光源，通过阴影投射凸显零件的立体层次，各结构面的倒角、圆角细节在光影下清晰呈现，还原真实机加工零件的表面质感。设计过程中充分考虑零件的实际使用场景，夹持腔体的内孔直径适配对应规格的管材外径，上部铰接耳可配套连接件实现角度微调功能，下部底板可通过螺栓固定在安装基面，整体结构兼顾夹持固定、铰接转动、基面安装的多重功能，各连接部位的壁厚经过受力验算，在满足结构强度的前提下尽可能缩减冗余材料，实现轻量化与结构可靠性的平衡。建模过程中对所有特征添加了几何约束与尺寸关联，修改核心参数即可快速调整整体尺寸适配不同管径的安装需求，具备良好的参数化可编辑性，可直接用于后续的工程图生成、装配干涉校验以及3D打印样件制作。
