带铰接耳座的立式支撑固定支架

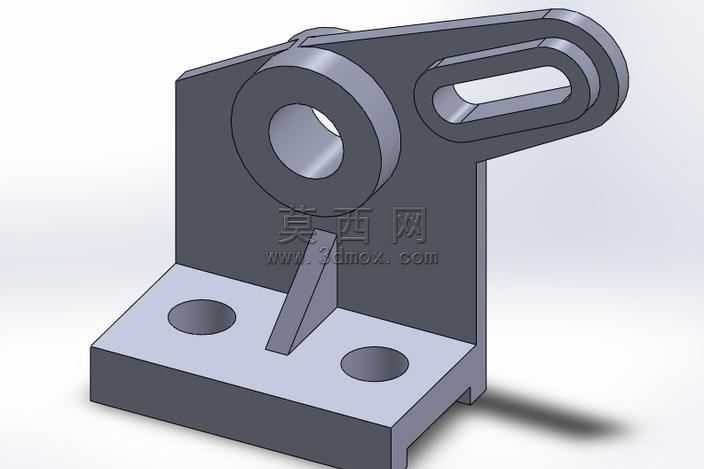

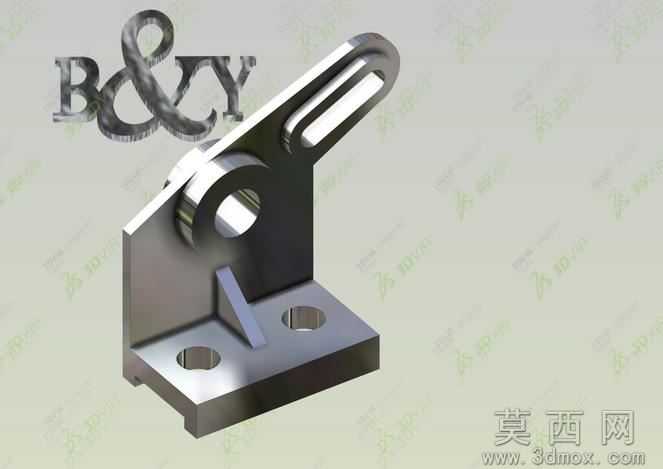

该三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循机械设计的基准统一原则，首先以底座底面为第一基准面绘制底座轮廓草图，通过拉伸凸台命令生成带安装沉孔的矩形底座，底座上的两个同轴安装孔采用异型孔向导命令生成，保证孔位的同轴度与安装精度。随后在底座上表面绘制立板草图，拉伸生成垂直于底座的支撑立板，为提升立板与底座的连接强度，在立板与底座的夹角处添加三角形加强筋结构，筋板厚度与立板厚度保持一致，通过圆角过渡处理减少应力集中。立板上部的铰接轴套采用旋转凸台命令生成，轴套内孔与外圆保持同轴，轴套外圆与立板连接处做圆角过渡，避免应力集中导致的结构失效。立板右侧延伸出的长条形腰型耳座采用拉伸切除命令生成腰型槽，腰型槽的长度方向与轴套轴线平行，可实现安装位置的微调，适配不同的安装间距需求。模型材质采用普通碳素结构钢的渲染材质，表面设置为哑光金属质感，渲染过程中添加了环境光与定向光源，清晰呈现零件的棱边、孔位与结构层次，所有结构的倒角、圆角均按照机械加工工艺要求设置，未出现尖锐棱角，符合实际生产的工艺规范。整个模型的结构设计兼顾了支撑刚性与安装灵活性，底座的两个安装孔可通过螺栓将支架固定在设备基座上，上部的轴套可穿装铰接轴实现与其他活动构件的铰接，右侧腰型耳座可连接拉杆或调节构件，实现铰接部件的角度限位或位置调节，加强筋的设置有效提升了支架在承受径向载荷时的抗变形能力，整体结构紧凑，受力路径清晰，可直接用于工装夹具、小型机械设备的铰接支撑部位，建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整轴套内径、底座安装孔距、腰型槽长度等关键尺寸，无需重新绘制草图即可完成系列化变型设计。
