波音737自动刹车控制面板结构设计

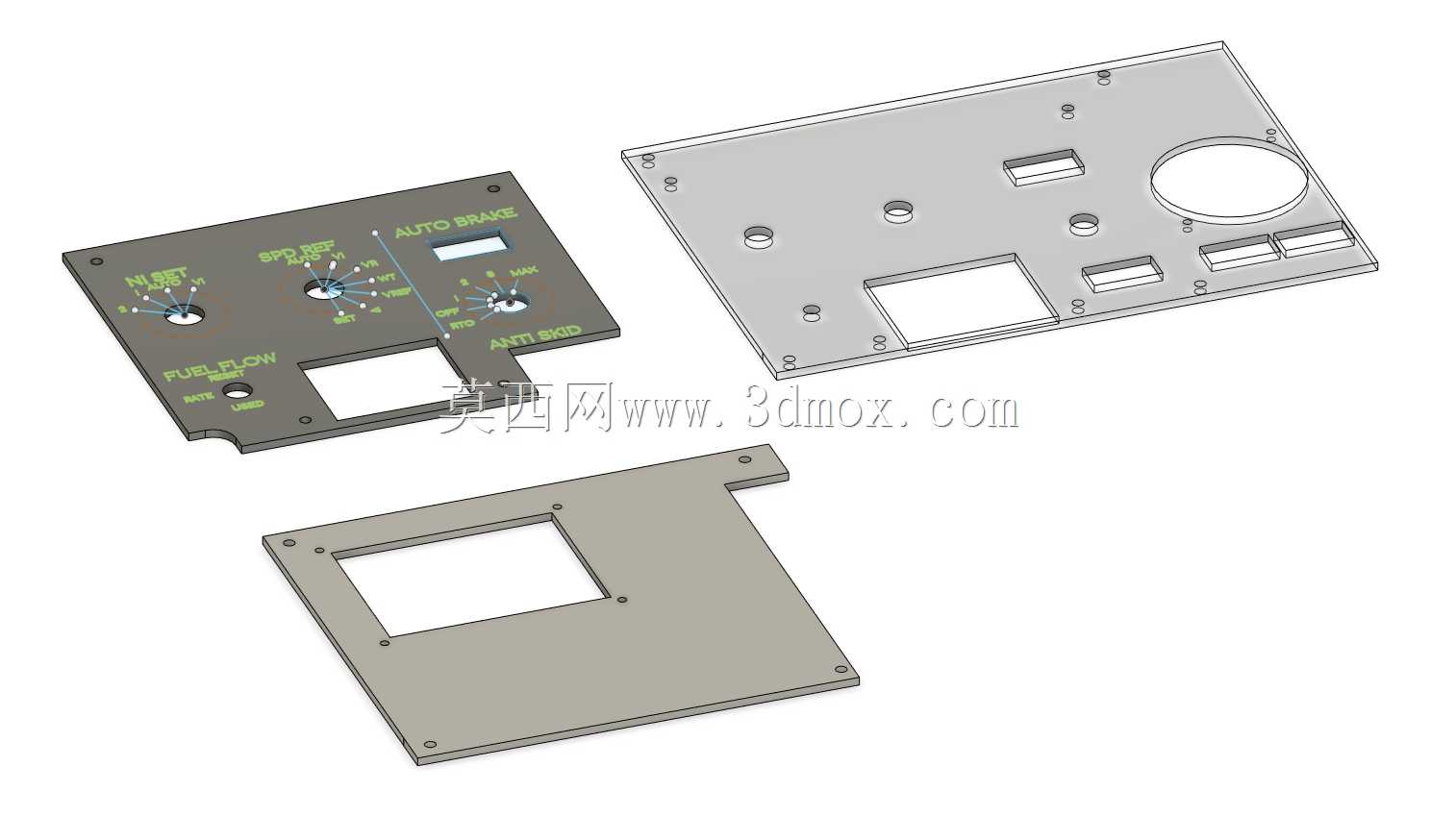

在民用航空器座舱操控系统的设计环节中，自动刹车操控面板是飞行员与机载制动系统交互的核心终端部件，直接关系到飞机起降阶段、地面滑行阶段的制动操作精准度与响应效率，其结构设计的合理性会直接影响机组操作的便捷性与飞行安全冗余度。这套面板结构的设计，首先围绕波音737机型座舱的安装空间边界展开，整体外形尺寸控制在215x155mm，厚度适配3M喷涂工艺的施工要求，在60%半透明白色丙烯酸树脂基材上做RAL7011喷涂处理，涂层厚度严格控制在0.2-0.4mm区间，既保证座舱内弱光环境下标识的可读性，又避免涂层过厚影响按键、旋钮的操作行程。设计过程中优先考虑了座舱内的操作人机工程，所有旋钮、开关的安装孔位都按照机组操作习惯排布：预留的?4MM旋转开关孔、?6毫米移动开关孔、?6手动连接器孔，以及26x14MM旋转开关的12个位置点位，完全匹配实际航材的安装尺寸，没有沿用常规民用设备8个位置的通用排布，就是为了适配航空制动系统多档位的操作逻辑，避免档位错位引发的操作失误。整套结构分为三层板件设计，表层为带操作标识的功能面板，中层为安装定位基板，底层为走线防护盖板，三层板件通过边角的安装孔位用紧固件连接，既方便后期机载元器件的装配维护，也能在机载振动环境下保证结构连接的可靠性，不会因为长期飞行振动出现板件松动、标识错位的问题。面板上预留的圆形开孔对应自动刹车系统的状态显示窗口，矩形开孔分别对应不同功能的开关、按键安装位，所有开孔的边缘都做了去毛刺处理，避免装配过程中划伤线缆或者操作人员。在安装边界的设计上，板件边缘的定位孔位置严格匹配波音737座舱操控台的原有安装点位，不需要对原有台架做额外改装就能直接适配安装，降低改装或者备件替换的施工难度。喷涂工艺的选择上，半透明基材搭配指定色号的涂层，既能满足座舱内饰的统一视觉风格，也能在背光点亮时让操作标识清晰呈现，不会因为座舱外的光线变化出现标识反光看不清的问题，涂层厚度的精准控制，也能保证长期使用过程中涂层不会因为按键、旋钮的频繁摩擦出现脱落，延长部件的使用寿命。这套结构的设计逻辑完全围绕航空部件的高可靠性要求展开，没有多余的装饰性结构，所有的孔位、板件造型都服务于功能实现与安装适配，不管是用于航材备件的生产参考，还是用于模拟机座舱的操控部件制作，都能直接匹配对应的安装与使用需求，不需要做大幅的结构调整。
