民航客机驾驶舱显示屏安装边框

　　该构件为民航干线客机驾驶舱内机载显示终端的配套安装边框，适配737系列机型驾驶舱航电显示单元的装配场景，承担显示屏面板限位、舱内安装界面过渡、周边结构防护与外观规整的多重作用。日常航线运维与航电改装作业中，这类边框直接卡在显示模组外侧，一方面填补显示屏幕与驾驶舱仪表面板之间的装配间隙，避免屏幕边缘裸露、积灰或被运维人员误碰磕碰，另一方面通过边框预设的定位孔与卡扣位，把显示模组的安装载荷均匀分散到周边仪表面板基体上，防止飞行过程中振动导致屏幕移位、松脱。

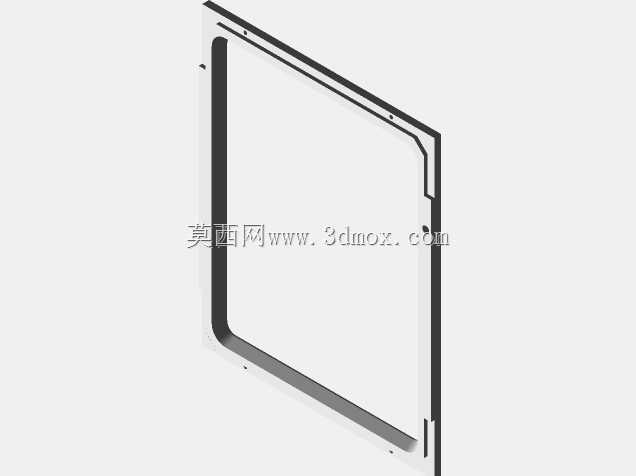

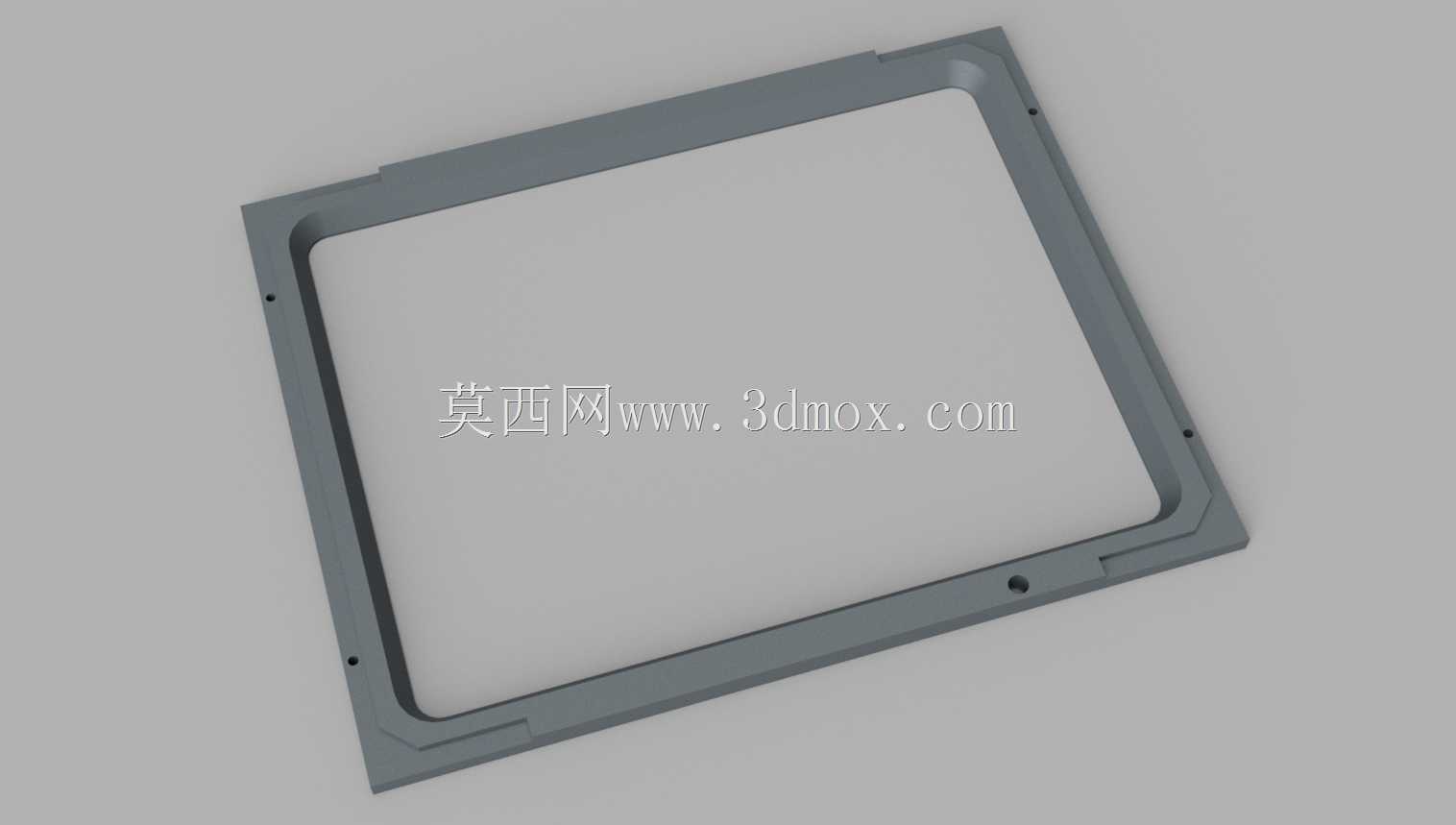

　　从结构设计思路来看，整体采用近似方形的薄框式构型，外轮廓尺寸设定为343mm×269mm，框体整体厚度控制在12mm，所有外露棱边均做30度倒角处理。倒角设计并非单纯的外观修饰：驾驶舱属于机组高频操作的狭小空间，机组人员操作周边电门、调整航向参数时手臂常会扫过仪表面板区域，大角度倒角可以彻底消除锐边，避免剐蹭飞行制服、划伤检修人员手部；同时倒角过渡也能匹配注塑成型的工艺要求，减少框体转角处的应力集中，降低温度循环变化下构件翘曲、开裂的概率。

　　建模过程中优先还原了框体的安装边界特征：边框内侧预留的嵌槽宽度与显示屏面板的厚度匹配，屏幕装入后嵌槽侧壁可以限制屏幕前后方向的窜动，框体四周分布的多个小孔为安装固定孔，孔位间距与驾驶舱仪表面板的预装螺柱位置一一对应，装配时可直接穿入紧固件完成锁附。框体背面预留的浅凹槽用于粘贴密封减震泡棉，飞行过程中泡棉可以缓冲发动机传递到机身的振动，避免硬质框体与屏幕金属外壳直接刚性接触产生异响，同时也能阻挡驾驶舱内的灰尘、饮品溅液从装配缝隙渗入显示模组内部。

　　实际航电装配场景里，这类边框还要兼顾驾驶舱人机界面的视觉一致性，哑光深灰的外观质感与周边传统仪表、操作面板的色调统一，不会在机组目视飞行数据时产生多余反光干扰视线。框体的壁厚经过均匀化处理，整体壁厚差控制在很小范围内，既保证边框有足够的刚性夹持显示屏，又不会过度增重，符合航空构件轻量化的设计取向。检修拆卸时，松开周边固定紧固件即可取下边框，无需拆解周边其他航电部件，方便航线维护时快速更换故障显示屏幕，降低航后检修的作业时长。
