民航客机驾驶舱灯光操控面板结构

　　该面板结构面向民用航空器驾驶舱照明控制场景，主要用于模拟训练设备、座舱工程验证台、航电交互样机以及航空教学装置中的灯光系统操作区域。设计对象不是单一装饰盖板，而是一套包含前面板、背侧安装板、开孔定位板和分层固定结构的组合件，能够承载旋钮、编码开关、指示窗口和显示区域，为座舱照明逻辑提供实体操作界面。

　　从实际用途看，灯光控制面板需要集中处理驾驶舱内多类照明回路的人工操作。飞行员或训练人员通过面板上的旋转控制器、档位开关和指示窗口，对仪表泛光、顶板照明、控制台背景光、信号提示区域亮度等进行调节。面板在训练器中的价值尤其明显：它不仅要呈现真实座舱的布局关系，还要保证开关安装位置、操作行程和视觉层次接近实物，使训练人员形成稳定的肌肉记忆和空间识别习惯。在工程展示或功能验证阶段，该结构也可用于检查人机交互角度、元件排布密度、维护拆装路径以及线束后方预留空间。

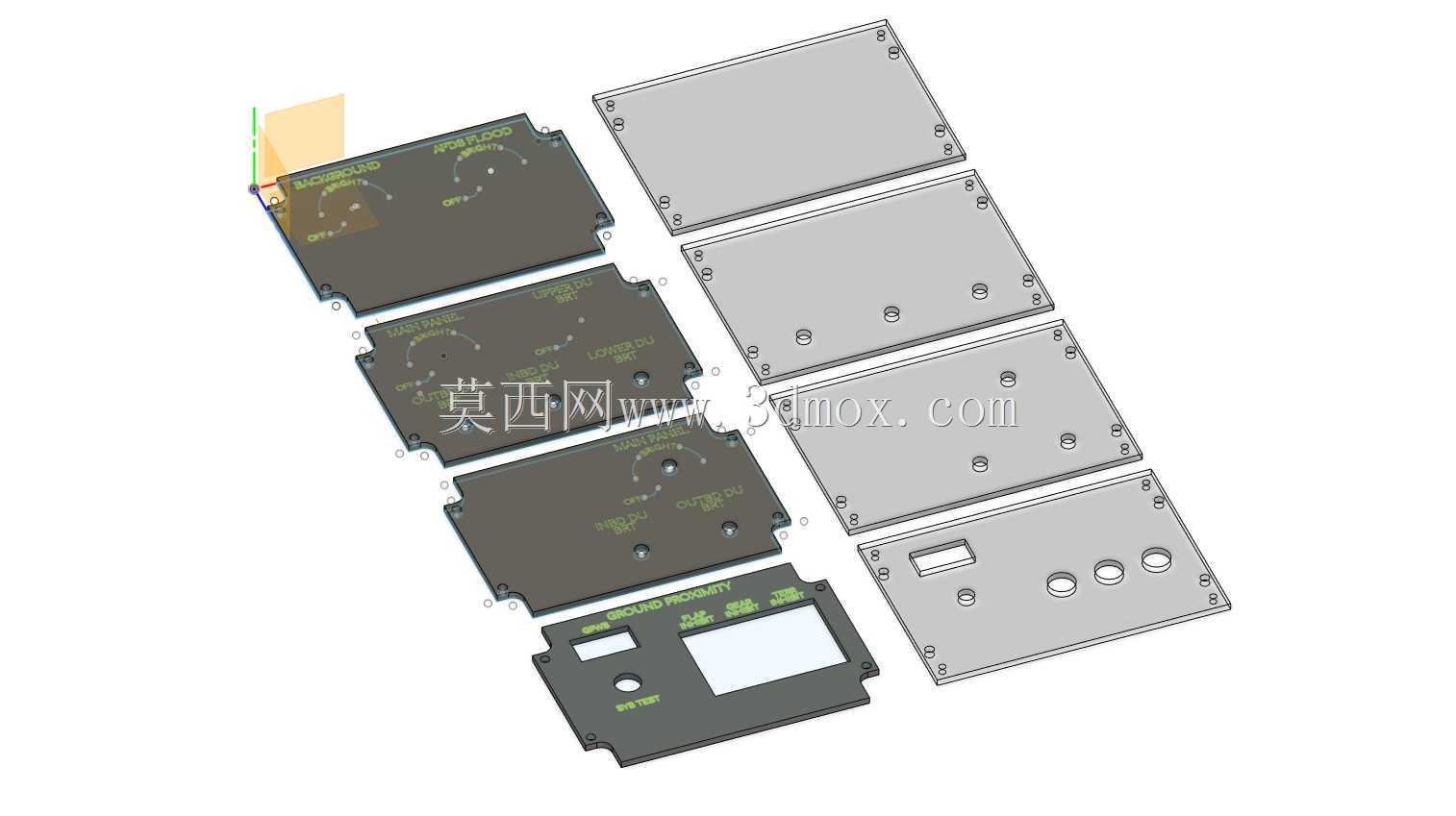

　　结构设计上采用多层板件叠加思路。前面板负责外观表达与操作界面定义，表面布置刻度、标识区、显示窗口和控制器安装孔；背侧板件承担支撑、定位和封闭作用，通过孔位、凸台和边框形成安装基准。分层方式有利于把外观面与机械固定面分开处理：前面板可重点控制开孔精度、标识区域和表面质感，背板则负责承受开关锁紧力、编码器扭矩以及反复操作带来的局部载荷。多块板件之间通过螺钉孔和定位边界建立连接，装配后整体轮廓规整，既便于在模拟座舱台架上固定，也方便后期更换单个功能模块。

　　面板厚度按3mm板材建立，适合激光切割、数控雕刻或薄板加工等常见制作方式。该厚度在轻量化与结构刚度之间取得平衡：对于桌面训练器、工程样机和非装机验证件而言，3mm板件能够维持平面度，避免旋钮操作时出现明显颤振；同时不会过度增加背板重量，有利于控制座舱模型的整体载荷。前面板涂装区域采用60%半透明白色丙烯酸树脂效果，并对应RAL7011色调，使面板在暗环境下既能保留航空座舱的深灰质感，又能让背光标识具备适度透过性。缠绕深度控制在0.2mm至0.4mm之间，属于浅表层处理范围，可用于表现刻线、填漆或标识凹槽，避免过深加工削弱面板强度。

　　孔位设计围绕操作元件展开。面板设置60度V型位螺孔，用于特定角度安装和定位，保证控制器或固定件在装配后具有明确方向，不会因螺钉锁紧而产生旋转偏差。旋转编码器件选用24mm规格，对应KY-040编码器的安装逻辑，适合承担亮度连续调节、菜单参数增减或照明等级选择等功能。旋转开关采用12步档位结构，而非8步类型，这一差异直接影响照明档位数量和操作反馈；建模时需要准确表达每一档的定位间隔、轴芯位置以及螺母锁紧区域，不能仅按普通电位器开孔处理。

　　外形边界方面，面板整体为矩形薄板组合，边角和安装孔按照座舱台架的装配空间布置。前面板上预留了显示窗口、矩形开孔和多个圆形孔位，圆形孔用于旋钮、编码器或指示灯，矩形窗口用于显示模块或标签区域。背板并非简单复制前板轮廓，而是根据元件高度、接线方向和固定方式设置对应孔群，使控制器从正面装入后可在背侧通过螺母、衬套或压板固定。安装边界需要重点关注面板后方的线束弯曲半径、编码器端子占用空间以及开关轴伸出长度；若背侧净空不足，容易出现线束顶压、旋钮锁紧困难或维护时无法伸手操作的问题。

　　在三维建模过程中，应先建立面板外轮廓和安装基准，再依次压印开孔、窗口、螺钉孔和局部标识边界。对于多层板件，建议保持孔位同轴、板厚方向清晰，并在装配关系中区分前面板、间隔板和背板。旋钮类元件不能只做外观圆柱，而应体现轴径、螺纹段、锁紧螺母和操作帽的层级关系，这样后续导出工程图或进行加工核对时，才能直接检查孔径与元件规格是否匹配。面板边缘与座舱框架之间应保留少量装配间隙，避免多层累计误差导致安装时强行贴合。

　　该结构适用于航空模拟训练设备的座舱前部控制区，也可作为民用飞机驾驶舱人机界面研究、航电面板样机制作、职业院校航空实训装置以及飞控桌面模拟器的组成部分。其设计重点不在复杂运动机构，而在开孔准确性、元件兼容性、层板装配逻辑和座舱操作体验的还原。通过明确板厚、孔位、开关步数、编码器尺寸和表面处理深度，模型能够从外观展示进一步延伸到实际加工、装配验证和功能演示，减少后续制作中因孔位错位、档位不符或背部空间不足造成的返工。
