波音737机载信号指示灯安装盒

　　在民航模拟座舱搭建、机载航电实训台以及桌面飞行模拟外设的装配现场，信号指示单元的安装规整度直接决定面板的观感与后期维护效率。这款适配波音737机型的信号器盒，正是针对3mm直插LED指示灯的面板嵌入式安装需求开发的小型结构件，解决了零散指示灯直接开孔固定时定位歪斜、背面走线杂乱、更换元件需要拆胶的常见痛点。

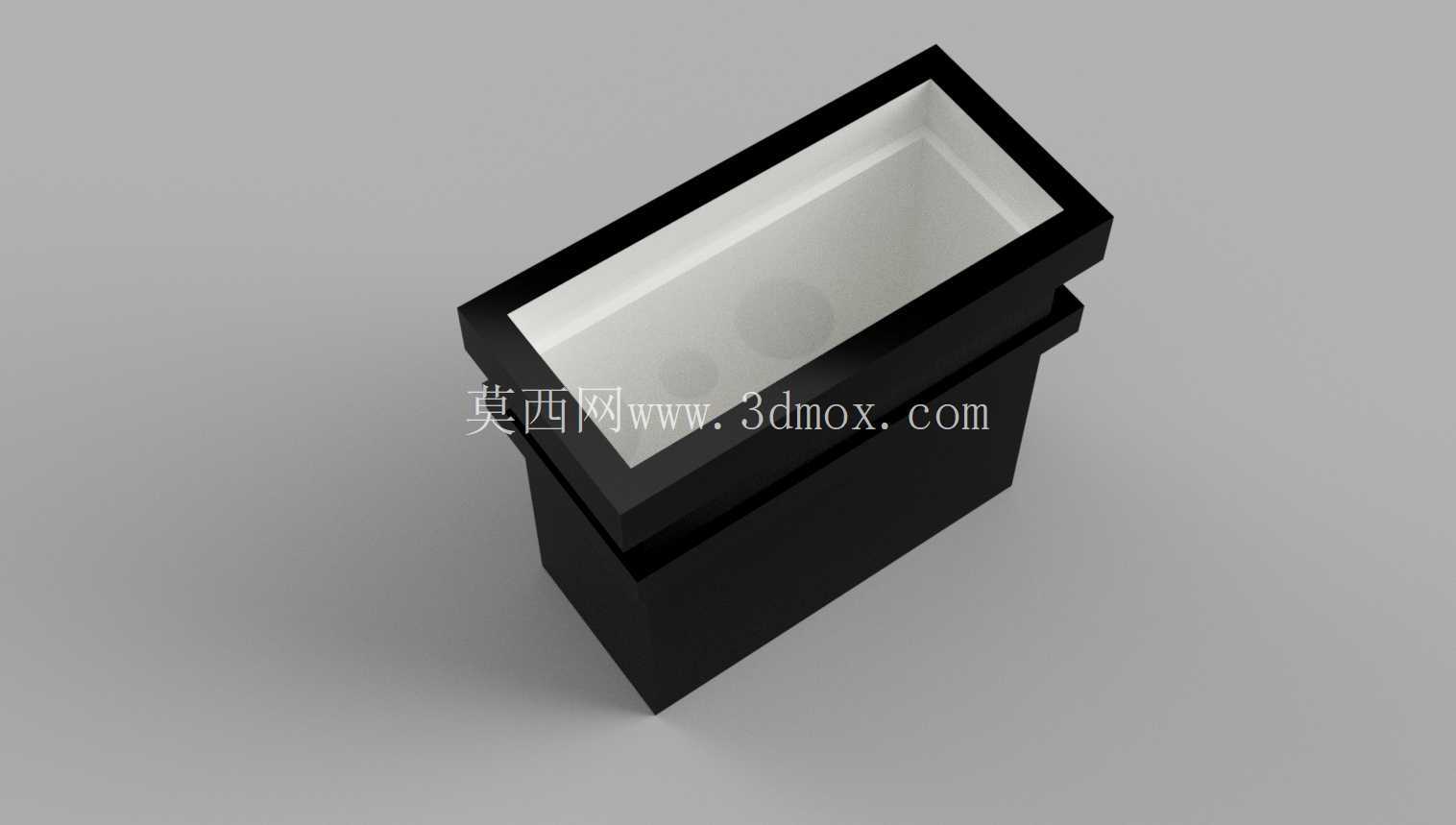

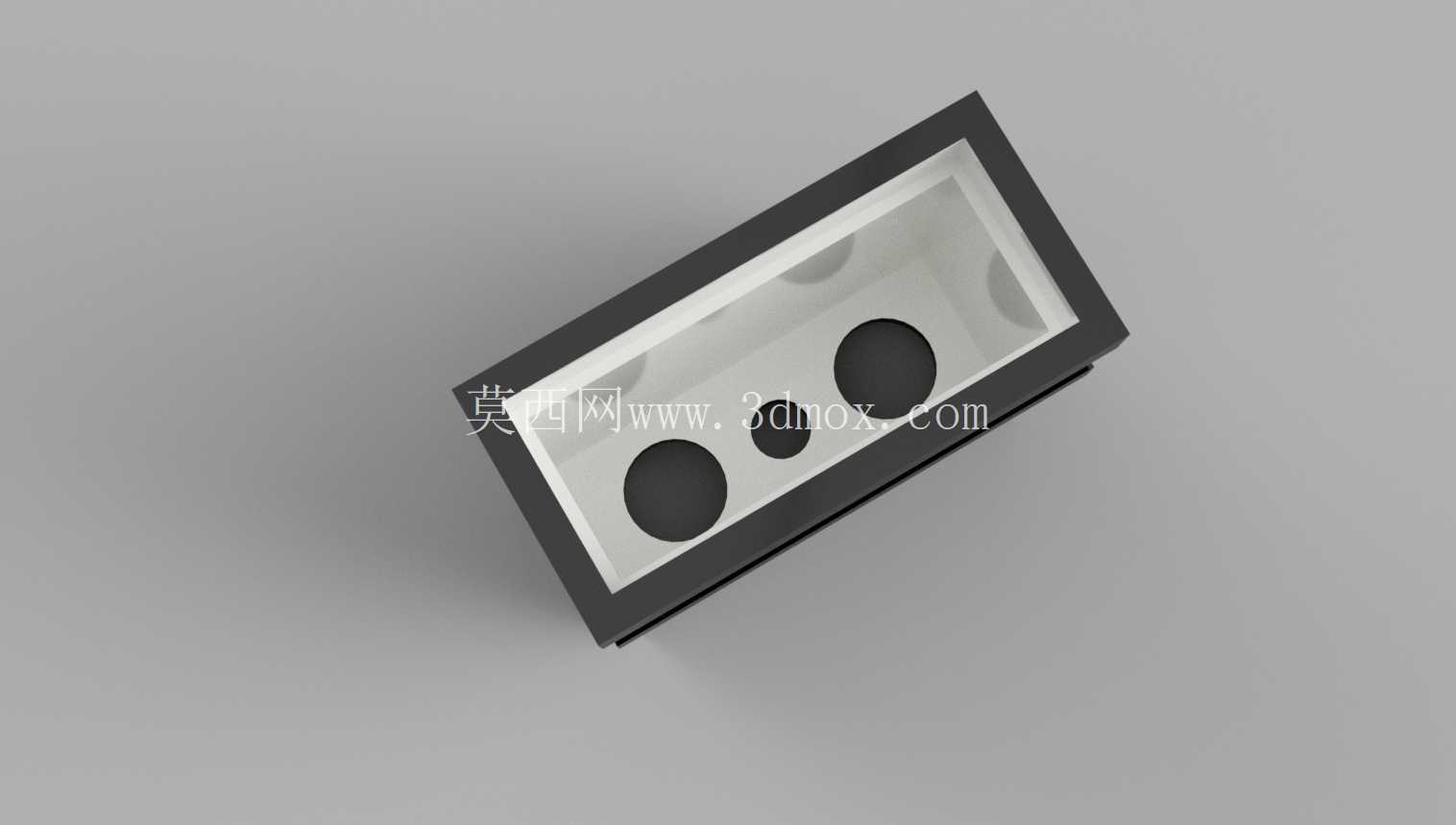

　　从实际装配逻辑来看，盒体采用上下嵌套的阶梯式方腔结构，上部带外翻的限位凸缘，嵌入面板开孔后凸缘直接贴合面板背面，正面仅露出容纳3mm厚亚克力透光面板的沉槽，装配完成后指示灯面板与座舱仪表面板齐平，不会出现突出刮手或者凹陷积灰的问题。盒体内部预留的腔体空间可同时容纳2颗标准3mm直插LED，灯珠的引脚可以直接在腔体内弯折定位，配合底部预留的小型PCB安装位，能够把限流电阻、接线端子都整合在盒腔内部，不需要在外露部分额外飞线，整套指示单元的走线全部隐藏在仪表面板后方，完全符合真实飞机座舱布线的整洁要求。

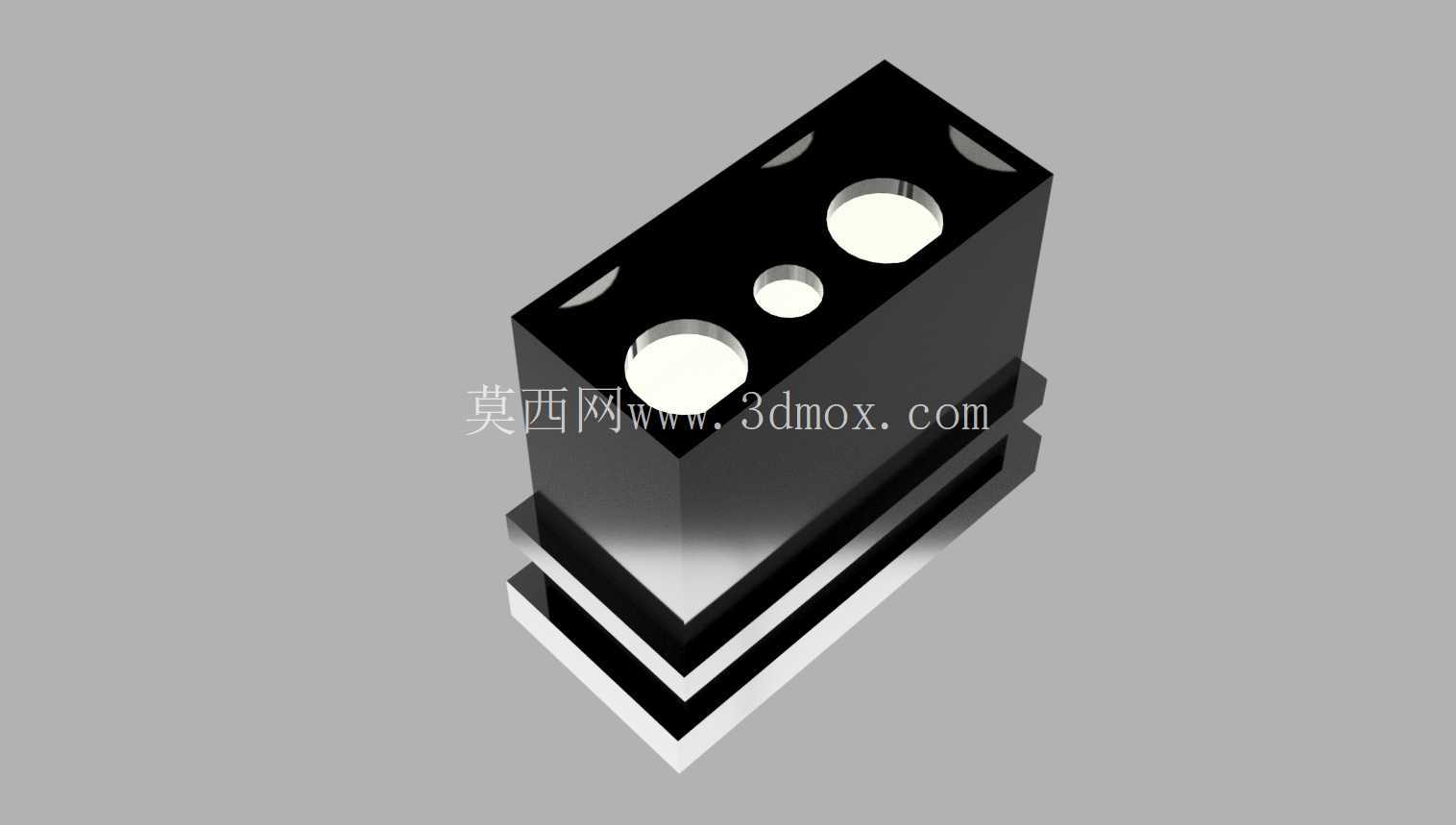

　　结构设计上特意在盒体对应位置预留了1个M3中心螺栓的安装点位，这个设计的考量非常贴合实训设备的迭代需求：不需要在盒体与安装支架之间涂胶固定，直接通过单颗M3螺栓就能把整个信号盒锁紧在面板背面的附加支架上。当后期需要更换LED灯珠、调整透光面板颜色或者升级驱动电路时，只需要松开这一颗螺栓就能把整个盒体从支架上取下，拆开后即可更换内部元件，不存在胶粘结构拆修时碎裂、残胶难以清理的问题，对于经常需要调整航电模拟功能的实训台、DIY飞行模拟器来说，维护效率提升非常明显。

　　盒体的外形边界按照标准座舱指示模块的开孔尺寸做了适配，上部凸缘的外轮廓尺寸略大于盒身主体，嵌入面板时开孔只需要按照盒身的外轮廓加工，凸缘自然形成轴向限位，不需要额外在面板正面做压条固定。内部腔体的深度同时兼顾了LED灯珠的长度、亚克力面板的厚度以及底部薄型PCB的安装空间：3mm LED从盒体内部向上插入，灯头刚好抵在正面亚克力面板的背面，光线透过磨砂或者彩色亚克力面板透出，不会露出灯珠的点状光斑，呈现出和真实军机告警灯一致的均匀漫射效果。底部的PCB安装位尺寸适配小型通用洞洞板或者定制薄PCB，板上可以焊接LED引脚、限流电阻以及外接信号线的插针，盒体侧壁预留的走线间隙可以让信号线从盒体侧方引出，不会出现线材被盒体夹压破损的情况。

　　在实际应用场景中，这类信号盒既可以用于专业级民航乘务训练舱的头顶信号面板、机务维修实训台的告警指示单元，也可以用于桌面飞行模拟器的自动驾驶模式指示、发动机故障告警、起落架状态提示等功能点位。多个同规格信号盒可以按照波音737真实座舱的布局阵列排布，统一的安装尺寸让面板开孔可以批量加工，不需要为每个指示灯单独设计固定结构。阶梯式的盒体壁厚经过优化，既保证了3D打印或者注塑成型时的结构强度，拧紧M3安装螺栓时不会出现盒壁变形，也尽可能控制了整体重量，不会给薄型亚克力仪表面板带来额外的负重。盒体内部的边角做了避让圆角，放入LED和PCB时不会刮伤元件引脚的绝缘层，装配时即使不用精准定位，元件也能顺着腔壁滑到正确的安装位置，对批量组装的容错度很高。
