锥齿轮啮合传动结构三维设计作品

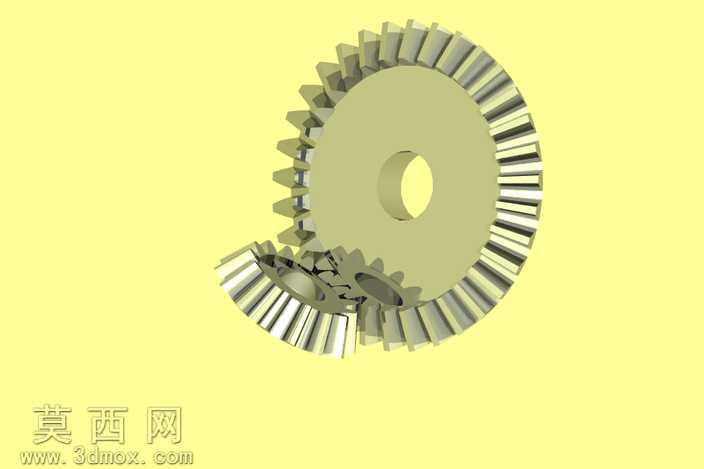

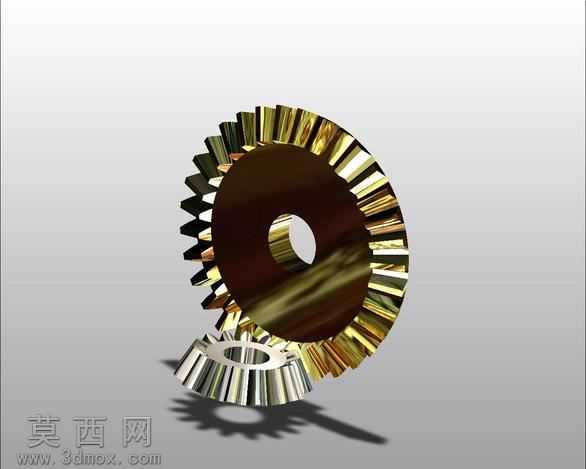

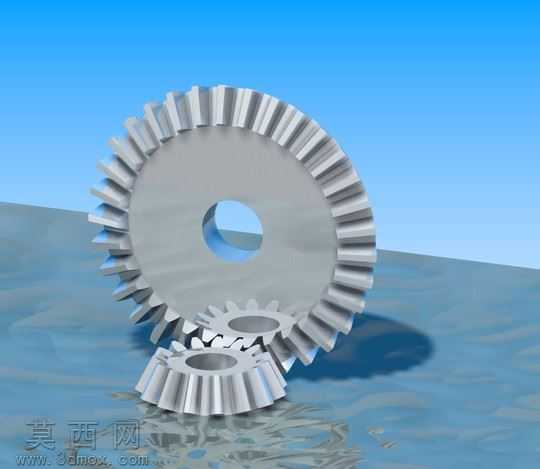

本作品为锥齿轮啮合传动组的三维建模设计成果，建模阶段严格遵循直齿锥齿轮的齿形生成规范，先通过参数化定义确定各齿轮的模数、齿数、分锥角、齿顶高系数等核心几何参数，依托三维建模软件的草图绘制、特征放样、阵列切削等功能，精准还原单个锥齿轮的齿廓曲面、中心安装孔、轮辐结构等细节，确保齿形的渐开线曲面精度符合机械传动的啮合公差要求。完成单个齿轮建模后，按照正交轴传动的装配约束关系，将大尺寸主动锥齿轮与两个小尺寸从动锥齿轮进行装配定位，严格校准三个齿轮的啮合间隙与接触点位，保证轮齿啮合时的传动路径顺滑无干涉，还原锥齿轮可在相交轴之间传递动力的典型传动特性。材质与渲染环节，为轮体赋予哑光金属钢材质，调整材质的粗糙度、金属度参数模拟真实机械齿轮的金属质感，同时添加柔和的环境反射效果，让轮齿的棱边、齿面的加工纹理呈现出更真实的光影层次；场景搭建选用浅蓝色渐变背景与反光地面，通过三点布光方案突出齿轮的结构轮廓，清晰展现三个锥齿轮的啮合位置、齿形细节与整体装配关系。设计思路上，该模型聚焦锥齿轮传动的典型应用场景，还原了一主动轮带动双从动轮的正交传动结构，可直观展示锥齿轮改变传动轴线方向的核心功能，模型结构完整，几何特征清晰，既可以作为机械原理教学的演示素材，也能为机械传动方案设计、相关零部件的结构优化提供参考依据，帮助设计者快速理解锥齿轮传动的装配逻辑与结构特点，为后续的工程应用、结构仿真提供精准的三维模型基础。
