蜗杆与小齿轮啮合传动结构设计

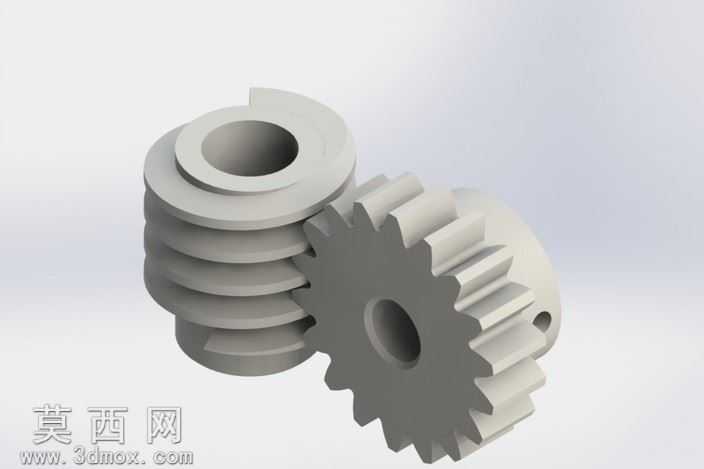

本作品为蜗杆与小齿轮组成的交错轴啮合传动结构，采用三维建模软件完成全参数化设计，建模过程中首先依据交错轴传动的啮合原理确定基础参数，分别完成蜗杆与小齿轮的基体特征创建：蜗杆部分采用螺旋扫描特征生成连续的梯形螺旋齿，齿顶、齿根均做了符合机械加工规范的圆角过渡，中心轴孔预留了与机架配合的安装定位尺寸，轴端设计有止动平面用于装配后的周向固定；小齿轮部分采用参数化齿廓生成方式，先绘制渐开线齿形草图，通过拉伸阵列生成全部直齿，齿面做了啮合间隙优化，中心设置贯通安装孔，孔侧预留销钉定位孔用于与传动轴的固定。建模过程中严格校验了蜗杆与齿轮的中心距、轴交角参数，确保齿面啮合接触位置准确，无干涉错位问题。材质渲染阶段为两个零件赋予哑光金属材质，模拟调质钢的表面质感，添加柔和的环境光与定向光源，突出齿形的轮廓结构与零件的立体感，渲染视角选择斜向俯视角度，可同时清晰展示蜗杆的螺旋齿结构、小齿轮的直齿结构以及二者的啮合配合状态。设计思路围绕机架内小空间交错轴传动的需求展开，整体结构紧凑，蜗杆的多头螺旋结构可实现较大的单级传动比，小齿轮的齿宽与蜗杆的啮合长度匹配合理，既保证传动过程中的承载能力，又避免不必要的尺寸冗余，安装基准面统一对齐，可直接适配机架内的预设安装位，无需额外调整配合尺寸，可用于小型传动机构的原理验证、装配模拟以及相关机械设计的教学演示场景。
