通用设备加强型铰接连接支架结构

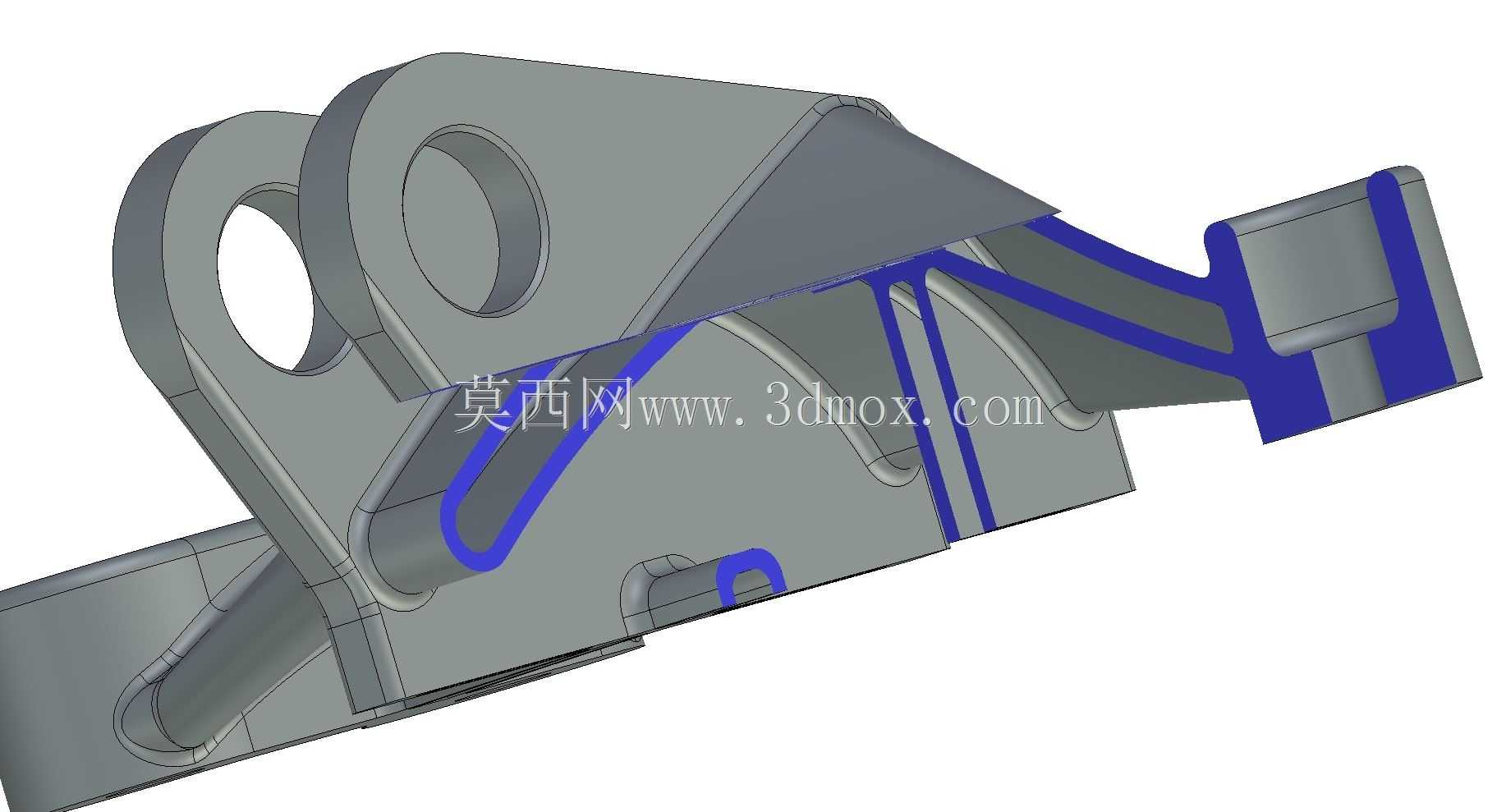

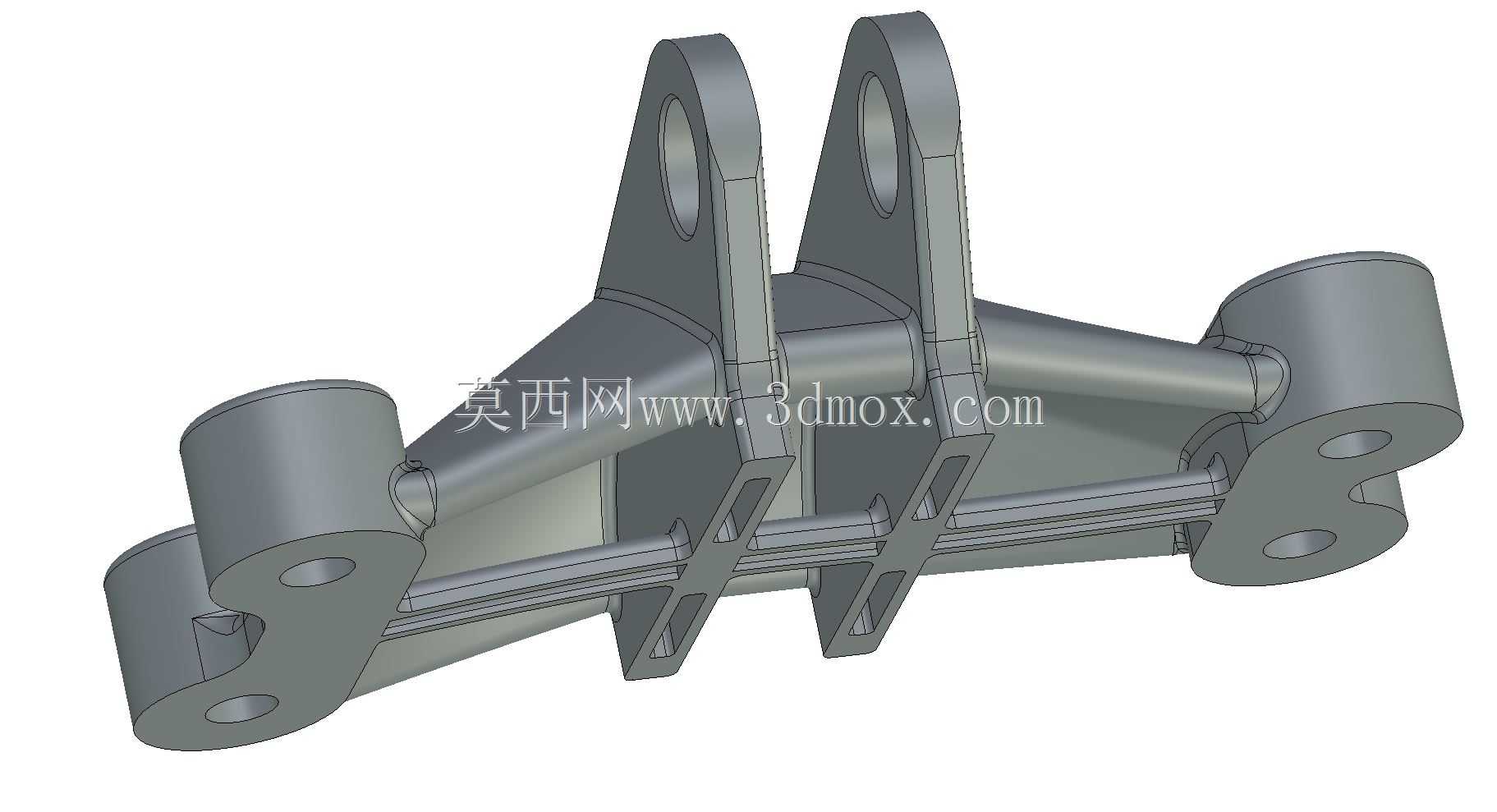

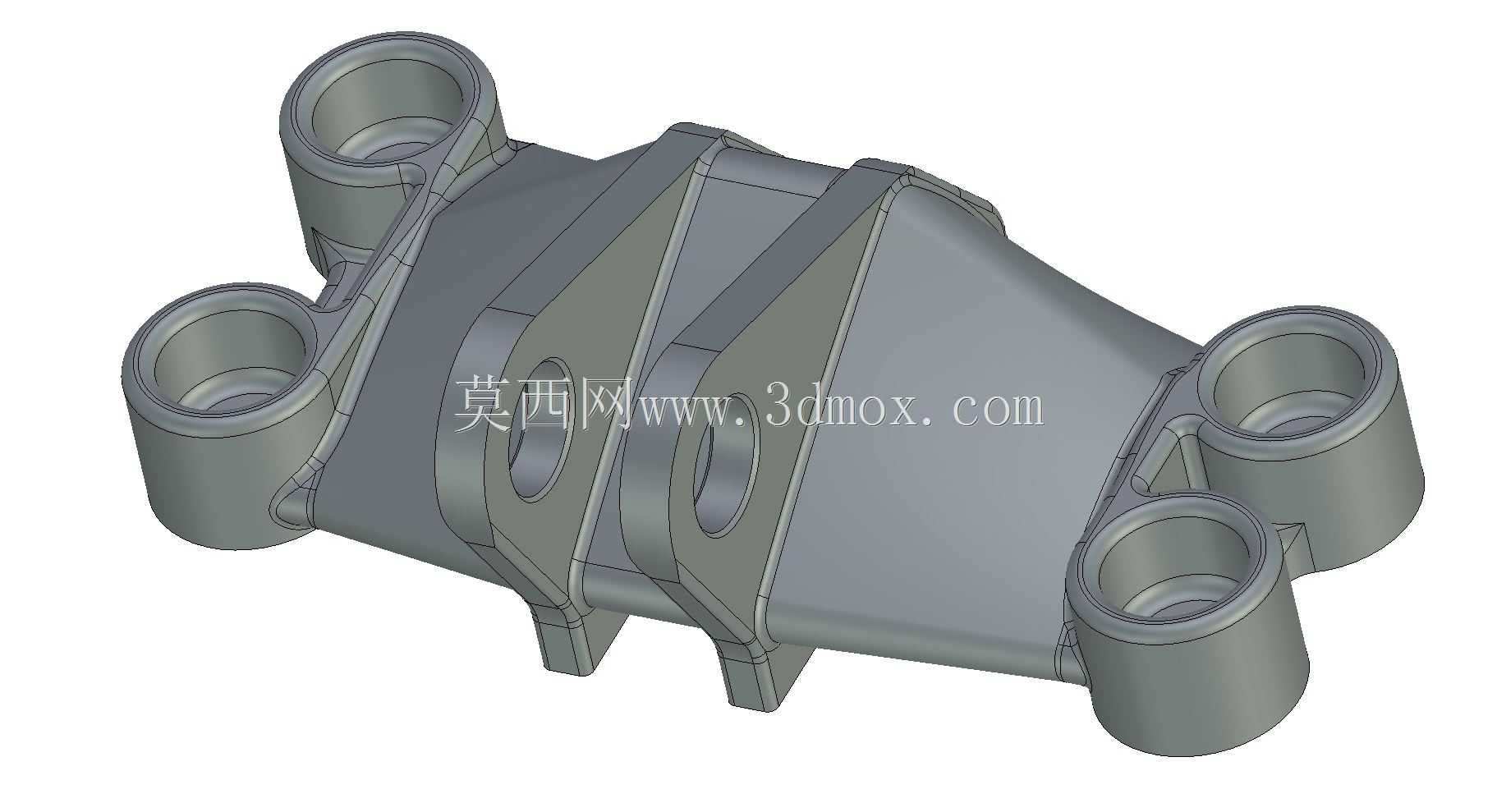

这类多耳铰接支架常应用在通用机械设备的连杆传动、载荷传递链路中，作为不同运动构件之间的连接承载基体，需要同时承受多方向的拉压载荷与交变弯矩，实际工况下往往要适配多组铰接销轴的装配需求，保障相连构件的转动自由度同时，控制整体结构的形变余量在允许范围内。从结构设计来看，该支架采用了双侧立板搭配横向连接梁的布局，三组带铰接孔的安装耳分别布置在支架的不同方位，对应不同方向的构件连接需求，立板与横向梁之间增设了镂空式加强筋结构，在不额外增加过多整体重量的前提下，大幅提升了结构的抗扭与抗弯截面模量，避免大载荷下立板出现外翻变形或者铰接孔位错位的问题。设计过程中针对原结构的非关键冗余区域做了材料去除，同时在应力集中的铰接孔周边、梁体衔接位置做了加厚与圆角过渡处理，优化后的结构重量分配更合理，钛材质版本的整体重量控制在较低区间，其中用于规范部分收集的钛质量占比合理，既满足轻量化的设备装配需求，也能保障长期交变载荷下的结构疲劳寿命。安装边界上，三组铰接耳的孔位同轴度、孔间距都做了严格的公差约束，横向连接梁的外轮廓尺寸适配周边构件的运动包络，不会出现运动干涉问题，底部与侧部的安装面可以根据实际装配需求搭配定位销或者螺栓做辅助固定，适配不同通用设备的安装空间要求。实际使用中，这类支架可以承担多组连杆、作动件的连接中转作用，将分散的载荷均匀传递到整个支架结构上，避免局部应力过载导致的构件失效，镂空的加强筋结构也方便日常运维中观察铰接部位的磨损情况，及时排查销轴松动、衬套磨损的隐患，相比实心铸造的同载荷等级支架，该结构的材料利用率更高，加工难度更低，适合通用机械设备的传动连接场景使用，能够在紧凑的安装空间内实现多节点的铰接承载需求。
